特征

1.1   品牌         　     Lisman     lisman

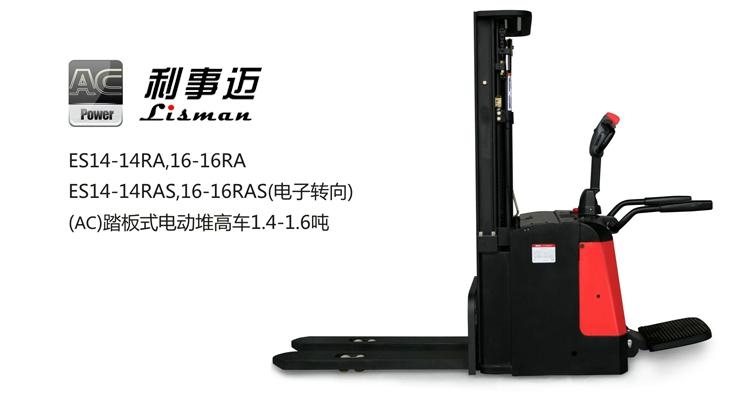

1.2   型号         　     ES14-14RA        ES16-16RA

1.3   操作类型         　     乘驾式     乘驾式

1.4   载荷         Q (kg)        1400         1600

1.5   载荷中心距     c (mm)      600  600

1.6   前轮到货叉垂直面距离         x(mm)       713  713

1.7   轴距         y(mm)       1394         1394

 重量

2.1   自重         kg     1330         1400

 轮胎，底盘

3.1   轮胎类型，驱动轮/承载轮   　     PU/ PU     PU/ PU

3.2   驱动轮尺寸（直径*宽度）  mm  Φ230*75         Φ230*75

3.3   承载轮尺寸（直径*宽度）  mm  Φ85*70  Φ85*70

3.4   平衡轮尺寸（直径*宽度）  mm  Φ130*60         Φ130*60

3.5   驱动轮，平衡轮/承载轮数量                 1x+2/4      1x+2/4

3.6   前轮距，操纵端     b10(mm)  634  634

3.7   后轮距，承载端     b11(mm)  380  380

 尺寸

4.1   静止高度         h1 (mm)   2019         2019

4.2   自由提升高度         h2 (mm)   100  100

4.3   起升高度         h3 (mm)   3000         3000

4.4   门架起升后整车高度     h4(mm)    3529         3529

4.5   手柄高度，最小/最大   h14(mm)  1007/1412        1007/1412

4.6   货叉下降后高度     h13 (mm) 85     85

4.7   整车长度         l1 (mm)    2003/ 2525       2003/ 2525

4.8   到货叉垂直面长度         l2(mm)     860  860

4.9   整车宽度         b1/ b2 (mm)     850  850

4.10 货叉尺寸         s/ e/ l (mm)      60/ 190/ 1150  60/ 190/ 1150

4.11 货叉外宽         b5 (mm)   570  570

4.12 离地间隙，轴距中心处         m2   30     30

4.13 通道宽度，带1000×1200mm托盘     Ast (mm) 2521         2521

4.14 通道宽度，带800×1200mm托盘       Ast (mm) 2454         2454

4.15 转弯半径         Wa (mm) 1613         1613

 性能

5.1   行走速度，满载/空载   km/ h        7.5/ 8.5    7.5/ 8.5

5.2   起升速度，满载/空载   mm/s        150/180   150/180

5.3   下降速度，满载/空载   mm/s        200/150   200/150

5.4   爬坡度，满载/空载        %      8/16 8/16

5.5   制动方式                   电磁式     电磁式

 驱动

6.1   驱动电机功率         kW   1.5   1.5

6.2   起升电机功率         kW   3       3

6.3   电瓶电压/容量        V/ Ah         24/ 300    24/ 360

6.4   电瓶重量         kg     280  350

6.5   电瓶尺寸，长/宽/高      mm  815/222/630    815/222/630

6.6   电瓶型号                   工业电瓶         工业电瓶

 其他

7.1   驱动控制类型         　     交流 AC  交流 AC

7.2   厂商         　     柯蒂斯 CURTIS       柯蒂斯 CURTIS

7.3   工作分贝         dB(A)        74     74
