[插座定义]

插座，又称电源插座，开关插座，英文翻译：Power socket 是指有一个或一个以上电路接线可插入的座，通过它可插入各种接线，便于与其他电路接通。电源插座是为家用电器提供电源接口的电气设备，也是住宅电气设计中使用较多的电气附件。

[专利定义]

本工业插座系列系以多用途单相插座为主体标准模块外加用于固定的各种面板框架组成。该产品属高档位产品用于各类工业产业，适合仪器设备上明装暗装电器插座之用，具有外观新颖，外壳采用阻燃材料，接插件导电性能安全、可靠；采用组合式无螺纹接线端子；也采用锁线式接线端子。插座为多用途的形式适用于扁形、圆柱形、二极、三极插头而且世界20多个国家地区各类型的插头都能使用该插座作为插接件。也可以选用带保护门的结构。在通讯信息方面，有电视天线插座、电话插座与网络插座。用于室内墙装电视天线，电话机插座与网络插座，电话插座有二芯、四芯、六芯与八芯，可根据需要组装。接触性能可靠，使用方便，造型美观，电话与网络插座带保护门装置，具有防尘作用。

[产品种类]

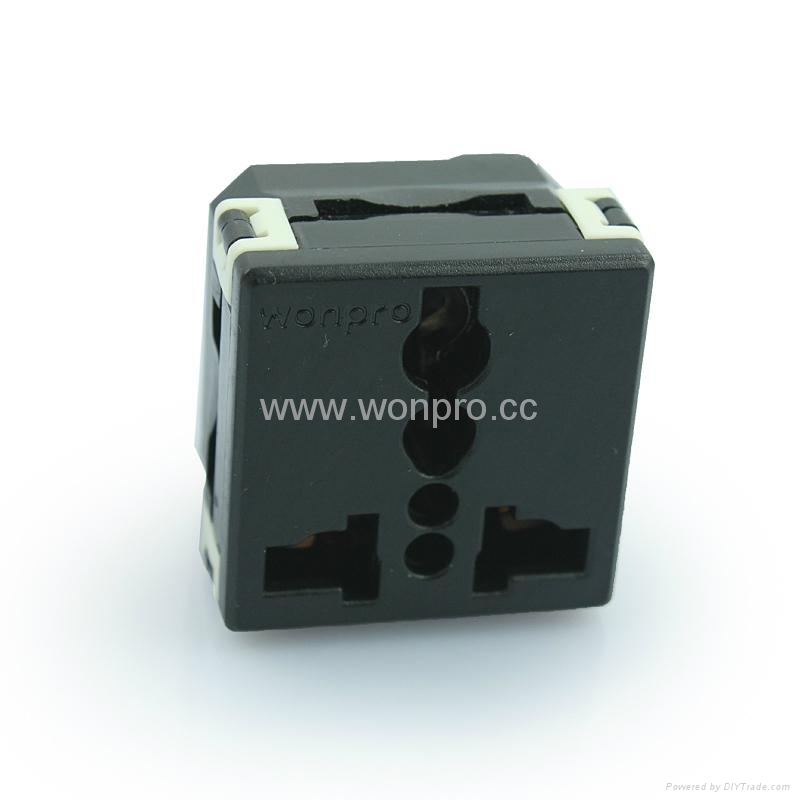

型号：BSF-R4T-BK(黑色)
品名：产业用一位多用途插座(英卡入式)
额定值 16A/20A 250V
耐压: 7KV
颜色: 黑色
框架尺寸（长*宽）: 49.5x 49.5(mm)
安装孔距离: 45*39(mm)
认证: CE ROHS
特色：卡扣式安装    锁线式

[技术参数]

[功能特性]

1、插座系列产品是专利万用插孔设计，适用于符合国际标准的美、亚、欧、非各国插头。

2、除了万用多用途插座，还设计开发符合各国标准的插座，有国标，美标，英标，欧标，IEC公母座等。

3、通用功能件设计，令插座组合千变万化，实现组合目的，随心所欲安装、拆换施工简便，卡扣槽个退线压块的配置，准确定位功能件，并使导电线插入拔出进退自如。

4、金属件质地柔韧，富有弹性，服服贴贴接触插脚，十万次的插拔考验，服贴插脚依旧不变；

5、附加保护门功能，国内独创双保险设计，必须同时开启两扇保护门，方可接通电源，防止单孔误插及儿童触电。

[框架选配]

本产品系列配置多种于固定的各种面板框架，可以供用户自由选择，满足多种需求。面板框架主要有如下几类产品：

1）用于墙壁或物体暗装需暗盒搭配的面板框架；

2）用于埋入式各类工业产业配电器具的面板框架，不需暗盒搭配；

3）用于明装式的各类工业产业配电器具的面板框架，不需暗盒搭配。

[用途说明]

本产品系列适用各个产业工业。主要提供为机房机柜，老化设备，测试设备，医疗设备，通讯设备等行业企业提供低压电源解决方案的产品。专门为各类工业产业流水作业线、测试仪器设备、大型数据库、网管中心、资讯产品、生产商设计的配电器具。适用于工业用型、家庭安装型、电脑设备周边附件; 也适用于计算机信息系统、工业电子设备、专用电子测试仪器、医疗电子设备、影视系统、移动电子设备等电源防护。

[装配说明]

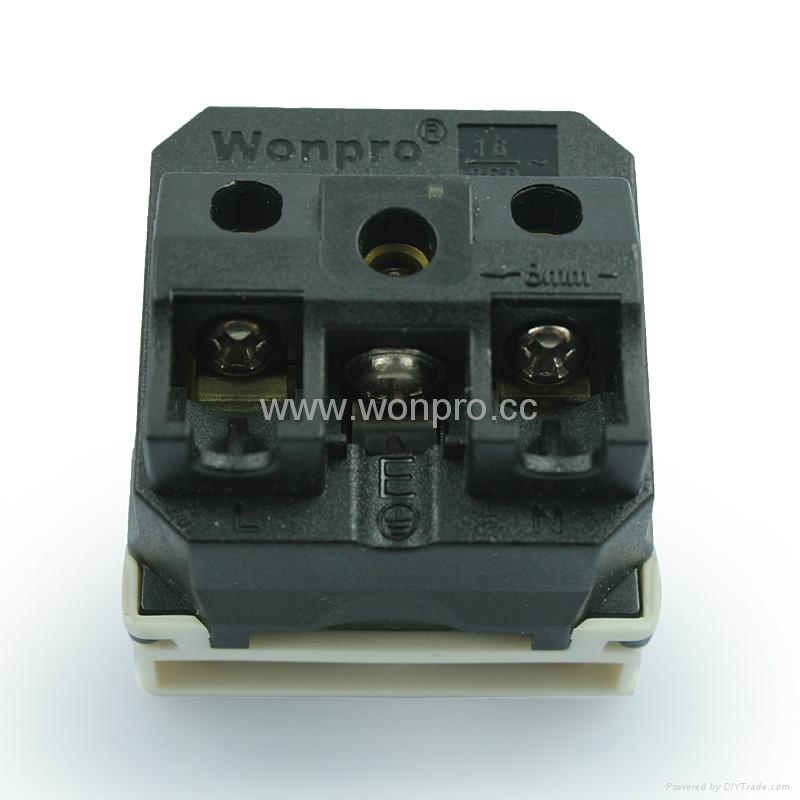

1、安装时，将单芯硬导线(Φ1.13-Φ1.78)剥皮8mm后，插座后座直插式装置，就直接插入进线孔，如果插座后座锁螺丝式，也一样插入进线孔，并用螺丝刀锁紧螺丝。

2、如果要退出导线，直插式的直接压迫白色压钮即可，锁螺丝式则用螺丝刀退线拔出。

3、如果要取下插座或开关，起子插到插头后座与框架卡线装置处，向外方向翘，同时手指加压即可。
