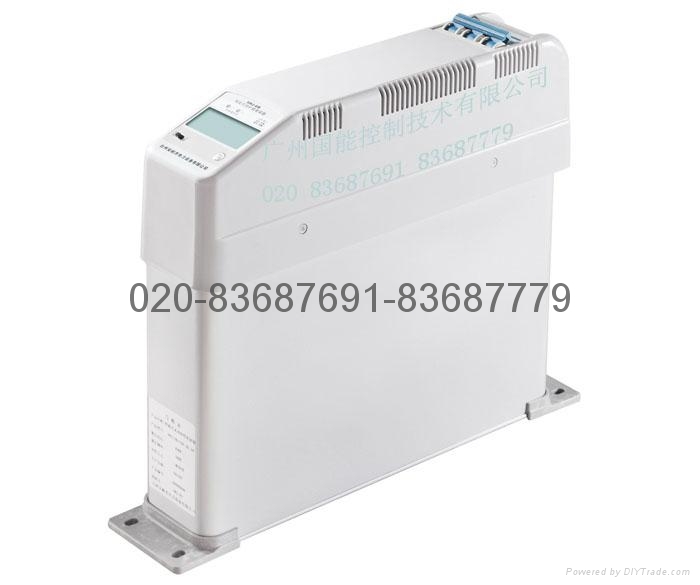

智能电容器





NKC 系列智能式无功补偿电容器（以下简称智能电容器）是由智能测控单元、智能型过零投切继电器、智能保护单元、两台（△型）或一台（Y型）低压自愈式电力电容器组成一个独立完整的智能补偿单元。替代由智能无功控制器、熔丝（或微断）、晶闸管复合开关（或接触器）、热继电器、指示灯、低压电力电容器多种分散器件组装而成的自动无功补偿装置。

产品即可单台使用，也可多台组网构成补偿系统使用；即可三相补偿，也可三相和分相混合补偿。智能电容器集电子技术、传感技术、网络技术及电器制造等先进技术，将传统无功补偿产品集成化、网络化、智能化。改变了现有低压无功自动补偿设备的结构模式，大大提高了设备的可靠性及使用寿命，具有结构简洁、生产简易、成本降低、性能提高、维护简便的全面优点。



产品特点

（1）模块化结构

体积小、现场接线简单、维护方便。只需要增加智能电容器数量即可实现无功补偿系统的扩容。

（2）过零投切

采用智能型磁保持零投切开关，能够可靠的实现电压过零点投入、电流过零点切除。（3）保护功能

具有过电压、欠电压、失压、短路、电容器过温保护等功能，有效保障电容器安全，延长设备寿命。

（4）控制技术

投切判据为功率因数及无功功率，采用无功潮流预测和延时多点采样技术，功率因数低于设定值时，根据负荷无功缺额分级差控制投切，确保投切无振荡。

（5）智能网络功能

无功补偿控制器可要可不要，智能电容器可自成系统工作，实现低压无功自动补偿功能，个别智能电容器故障后自动退出，并不影响其余工作。

（6）混合补偿功能

可实现分相补偿，在三相负荷不平衡场合，可采用三相与分相相结合方式，智能电容器可根据每相无功缺额大小，对三相分别投切，达到无功最优化

（7）人机联系
　　采用液晶显示器、状态指示灯和按键实现人机联系。液晶显示器上具有运行工况提示、故障中文提示，指示灯具备投运、退运和故障三种指示状态。

（8）故障自诊断技术

通过实时监测智能电容器内部零投切开关、断路器、电容器等零部件运行状况，并在液晶显示器实时中文提示，便于故障快速定位，从而实现免维护。



常用规格



补偿方式	产品容量（Kvar）
三相补偿	20+20	20+10	10+10	10+5	5+5	5+2.5
分相补偿	20	10	5



机械参数



外形尺寸（宽×高×深）：78× H ×395mm

安装尺寸（宽×深）：50 × 370mm



补偿方式	规格Kvar	H（mm）
三相	20+20	300
	20+10	300
	10+10	260
	10+5	215
	5+5	185
	5+2.5	185
分相	20	260
	10	215
	5	215







智能滤波模块





智能滤波模块
   NKB 系列智能滤波式无功补偿模块（以下简称智能滤波模块）是由智能测控单元、智能型过零投切继电器、智能保护单元、低压自愈式电力电容器、高品质干式串联电抗器组成一个独立完整的智能补偿单元。替代由智能无功控制器、熔丝（或微断）、晶闸管复合开关（或接触器）、热继电器、指示灯、低压电力电容器、串联电抗器多种分散器件组装而成的自动无功补偿装置。
    产品主要应用于谐波十分严重的无功补偿场合，能够可靠运行，不会产生谐振，对谐波无放大作用，并在一定程度上具有吸收消除谐波的功能。其中串接7%电抗器的产品使用于主要谐波为5次的电气环境；串接14%电抗器的产品使用于主要谐波为3次的电气环境。

产品特点
（1）模块化结构
体积小、现场接线简单、维护方便。只需要增加智能滤波模块数量即可实现无功补偿系统的扩容。
（2）过零投切
 采用智能型磁保持零投切开关，能够可靠的实现电压过零点投入、电流过零点切除。

（3）保护功能
具有过电压、欠电压、失压、短路、电容器过温保护等功能，有效保障电容器安全，延长设备寿命。
（4）控制技术
投切判据为功率因数及无功功率，采用无功潮流预测和延时多点采样技术，功率因数低于设定值时，根据负荷无功缺额分级差控制投切，确保投切无振荡。
（5）智能网络功能
无功补偿控制器可要可不要，智能滤波模块可自成系统工作，实现低压无功自动补偿功能，个别智能滤波模块故障后自动退出，并不影响其余工作。
（6）混合补偿功能
可实现分相补偿，在三相负荷不平衡场合，可采用三相与分相相结合方式，智能滤波模块可根据每相无功缺额大小，对三相分别投切，达到无功最优化
（7）人机联系
　　采用液晶显示器、状态指示灯和按键实现人机联系。液晶显示器上具有运行工况提示、故障中文提示，指示灯具备投运、退运和故障三种指示状态。
（8）故障自诊断技术
通过实时监测智能电容器内部零投切开关、断路器、电抗器、电容器等零部件运行状况，并在液晶显示器实时中文提示，便于故障快速定位，从而实现免维护。

常用规格

补偿方式	产品容量（Kvar）
三相补偿	40	30	20	10
分相补偿	20



机械参数

外形尺寸（宽×高×深）：140×H × 500mm

安装尺寸（宽×深）：88 ×475mm



补偿方式	规格kvar	H（mm）
三相	40	440
	30	400
	20	360
	10	360
分相	20	360
