欢迎您选用HDMI TO SDI产品！
使用设备之前请首先仔细阅读本说明书。
1． 功能简介
型号：CB1-TX
HDMI TO SDI 是一款专用于HDMI 信号转换为SDI 信号的设备。设备集成
HDMI 接收器及SDI 调制器，可方便的将HDMI 信号转为SDI 信号

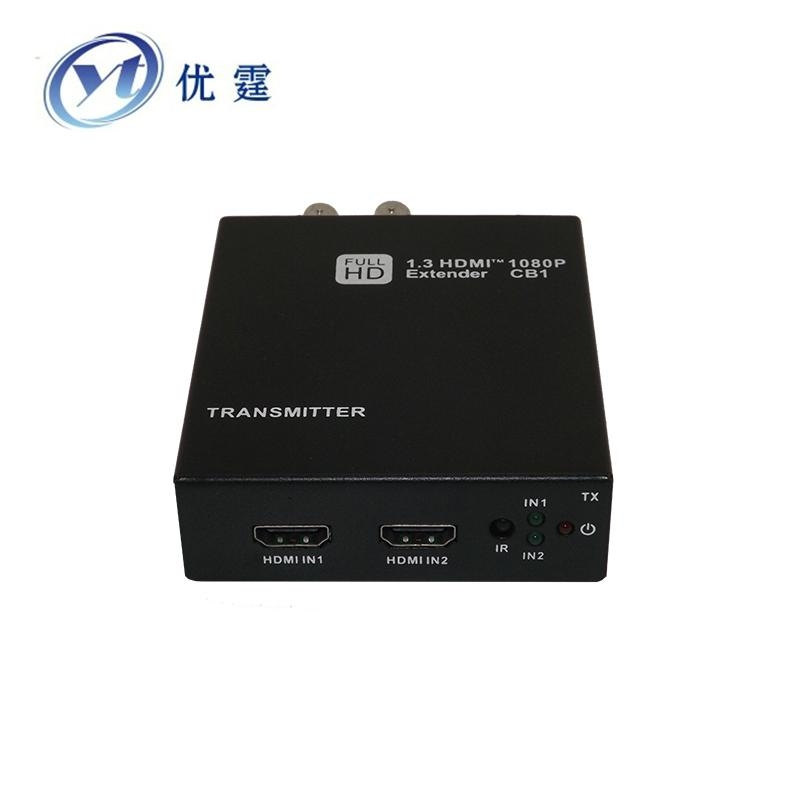

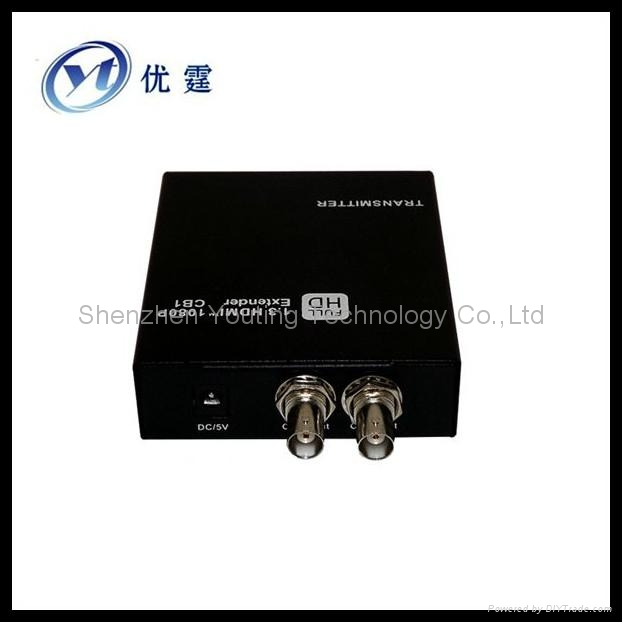

2． 硬件接口图
序号 接口名称 用途
1 POWER 直流电源输入接口（5-12V）
2,HDMI1输入，HDMI2输入，切换使用信号源，
3 SDI OUT SDI 2个信号同时输出,
4 LED 指示灯
亮：输入信号锁定灭：无输入信号
5 HDMI HDMI 信号输入
3． 支持模式列表
序号 分辩率 分类 信号 备注
1 1080I @60HZ HD HDMI
2 1080I @50HZ HD HDMI
3 1080P @24//25/30HZ HD HDMI
4 1080P @60HZ HD HDMI
5 1080P @50HZ HD HDMI
6 720P @60HZ HD HDMI
7 480I @50/60HZ SD HDMI
8 480P @60HZ HD HDMI
9 576I @50HZ SD HDMI
10 1080P @60HZ 3G HDMI
11 1080P @50HZ 3G HDMI
4． 注意事项
.请使用我们提供的电源适配器
.请勿带电插拨接头
5． 常见问题处理
.指示灯不亮如何处理？
首先查电源适配器是否接上？已接上
信号源是否开启？已开启信号源
信号线是否脱落或松散？连接很好
信号源输出信号是否为本设备支持的格式？是
请与我们联络!
