型号: | DK-350 |
---|---|
品牌: | 达峰科 |
原产地: | 中国 |
类别: | 工业设备 / 电子电气产品制造设备 |
标签︰ | 分板机 , 全自动分板机 , PCB分板机 |
单价: |
¥12
/ 台
|
最少订量: | 1 台 |

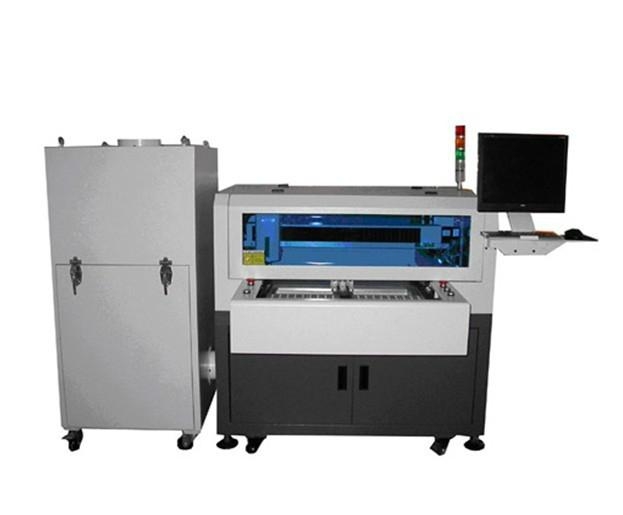

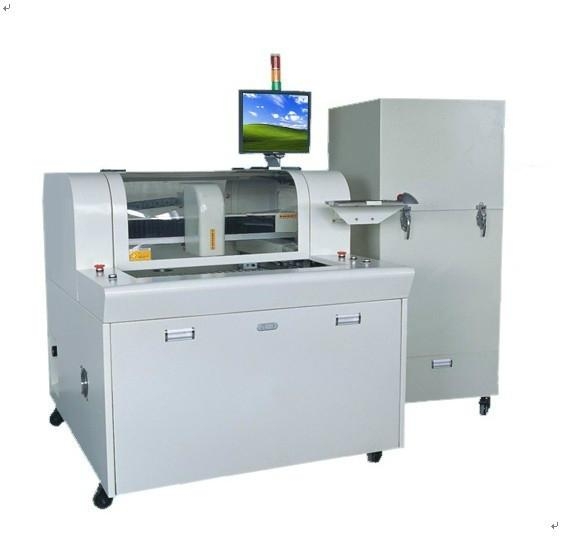

全自动分板机型号:DK-350
DK-350是一台利用铣刀高速运转将多连片方式的PCB板按预先编辑好的路径分割的设备。取代了人工折断、V-CUT或PUSH的切割瑕疵,提高产品质量,减少报废率,本机采用人机界面WindowsXP作业系统,简明而人性化的界面设计,自动切割路径校正系统,高像素CCD程序制作及区块程序和单步程序编辑及修改,两平台交互工作的PCB的上下料装置,能有效地降低机器等待时间,从而达到理想的生产效率。
配置高像素CCD放大镜头,辅助程序示教及编辑功能,精度更高更精确,图像更清晰。
自动MARK点定位校正系统,移动路径有实时显示和模拟路线跟踪,显示一目了然,自动对位校正功能,切割精度更高,PCB只要在3mm之内的范围内放偏,机器视觉都可以进行自动路线校正,放宽了操作员在放板时精度的要求,大大提高了工作效率。
程序的左右工作台复制、区块复制、陈列、多角度连接板复制、单步跟踪修改功能、区块编辑修改功能,精确简化了程序制作的时间,提高编辑效率。
大功率进口风机制作的吸尘器和10V的高电压静电消除装置,吸尘效果更加理想,噪声更小。
刀具寿命监测,铣刀切割一定距离后会自动上升和下降至另一段未切割的刀刃位置,上下距离及次数可根据刀刃长度设定,延长铣刀寿命。
利用两平台连滑交换加工放置PCB基板,减少等待时间,提高产量。
可切割最大PCB板:300*300MM
技术参数:
1. |
工作台面积 |
320mm×320mm |
2. |
XYZ行程 |
700mm×360mm×50mm |
3. |
导轨/丝杆 |
HIWIN 台湾导轨 丝杆(上营) |
4. |
切割精度 |
±0.05mm 重复精度±0.001mm |
5. |
伺服系统 |
进口松下伺服电机 |
6. |
主轴功率 |
高速变频电机(400W), |
7. |
主轴转速 |
2000~40000rpm/min |
8. |
主轴刀具 |
0.8~3mm |
9. |
控制主机 |
ADLINK工控 |
10. |
切割速度 |
0~100mm/sec |
11. |
切割功能 |
可执行直线、圆弧、圆的切割 |
12. |
粉尘处理 |
静电消除器处理 |
13. |
集尘方式 |
下集尘和独立集尘 |
14. |
集尘机尺寸 |
780mm×650mm×1600mm |
15. |
电源功率 |
三相AC380V 2.5KW |
16. |
空气压力 |
2-4KG/cm² |
17. |
机台尺寸 |
1220mm×1400mm×1300mm |
18. |
机台重量 |
750KG |
付款方式︰ | 面议 |
---|---|
深圳市达峰科电子科技有限公司 | |
---|---|
国家/地区︰ | 广东省深圳市 |
经营性质︰ | 生产商 |
联系电话︰ | 13510750303 |
联系人︰ | 王留伟 (工程) |
最后上线︰ | 2015/07/30 |
