电缆桥架成型设备

电缆桥架成型设备
型号:GY-160
品牌:天原设备
原产地:中国
类别:工业设备 / 工业设备存货
标签︰电缆桥架设备 , 电缆桥架成型设备 , 电缆桥架生产设备
单价: ¥600000 / 台
最少订量:1 台
发送查询
点击这里给我发消息

产品描述

电缆桥架成型设备简介:

成型工艺

开卷→整平→夹送、冲孔→成型→定尺、切断→收料
设备结构概述:
本生产线可生产电缆桥架设备,不同规格通过更换冲模完成,辊弯机采用组合可调式,一套轧辊完成所有规格桥架产品,规格变化通过调整成型机开挡和轧辊完成。

设备性能
1, 可根据生产需要轧制个带钢宽度100mm≤§≤860mm多种规格的电缆桥架生产线。
2, 在线冲孔时生产速度:2.5~5米/分钟。
3, 成型设备连续成型速度时:10~15米/分钟。
4, 板材料厚:1-2.5mm。
5, 材质要求:低炭钢、镀锌带钢卷。
6, 生产线分自动和手动两种操作方式,可实现联动和分段运转作业。

设备主要组成
全套设备由开卷机、ML-900整平机、伺服送料装置、JF21-200B冲床、冲模、导向机架、成型主机、定尺切断、收料台和电器控制等部件组成。

我公司生产的设备有以下几个优点:
1.设备控制为PLC控制,在正常生产时设制多重安全保护。
2.床身为钢板焊接件。并作回火处理,消除内应力、避免机身的变形。
3.成型机架为铸铁结构,并经回火处理。强性高,使用寿命长。
4.轧辊轴的材料为40Cr,并经调质处理,硬度为HB280。
5.成型模具的材料为GCr15, 淬火处理,硬度:HRC56-62℃。
6.传动结构为齿轮箱传动。每一个成型机架都有一个齿轮箱,可保证设备超时间,高强度运行,并且使用寿命长。

表一:桥架产品规格尺寸明细表(mm

序号

型号

(品种)

宽度

高度

厚度

连接孔形式和数量

1

100型(槽盒、托盘)

100

50



0.7-1.2mm





100

75



100

100



2

200型(槽盒、托盘)

200

75

0.7-1.2mm



200

100



200

150



3

300型(槽盒、托盘)

300

100

0.8-1.5mm



300

150



4

400型(槽盒、托盘)

400

100

0.8-1.5mm



400

150



5

500型(槽盒、托盘)

500

100

1.0-2.0mm



500

150



6

600型(槽盒、托盘)

600

100

1.0-2.0mm



600

150



相对规格仅供客户参考(具体可按客户要求来定)

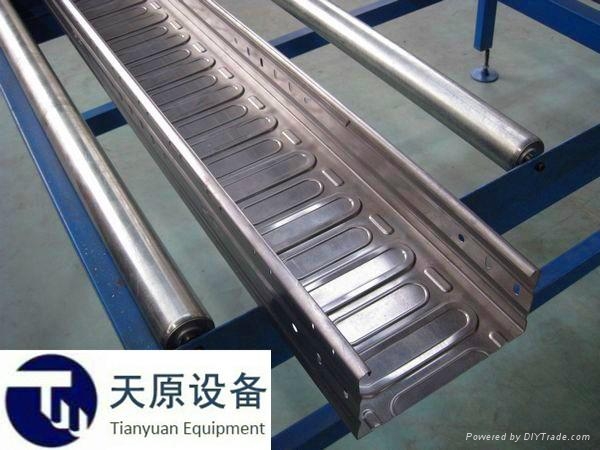

电缆桥架成型设备 1电缆桥架成型设备 2电缆桥架成型设备 3电缆桥架成型设备 4电缆桥架成型设备 5
