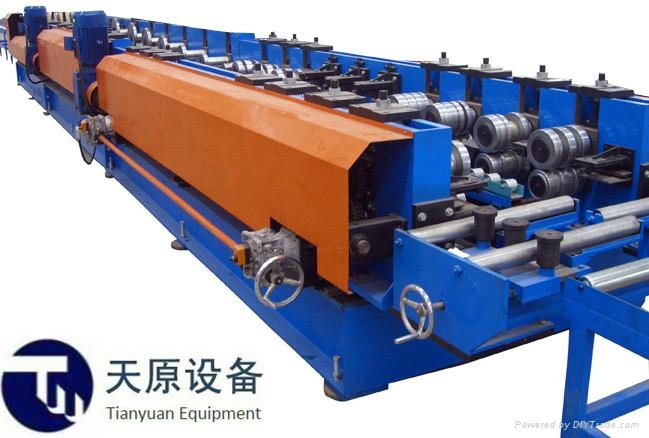

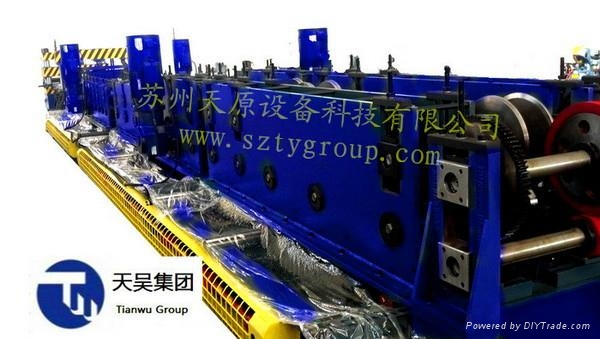

电缆桥架成型生产线简介：

技术说明

该电缆桥架设备生产线含开卷机、校平机、伺服送料、导正冲孔压筋切断一体机、输送架、导正--辊弯成型机（含轧辊）、出料架各一套。
1、生产线主要技术参数
a、适用板材: Q235
b、适用板厚: 0.8-2mm
c、最大板宽：200～960mm
d、制件规格：00X50-600X150mm
e、制件长度：2000～8000mm
f、卷料内径：Φ508mm
g、转线速度: 4-8m/min

2、产品规格：
a、产品按需方提供(双方认可)的产品图（规格见下表），最终按此图验收。
b、设备油漆颜色：      （见色板）。
c、生产线方向：左进料右出料。
 3、生产工艺及配置概述
生产工艺流程：开卷----校平----送料---冲孔压筋切断----输送料架---成型---出料
设备组成：
1）、开卷机                     一台
2）、校平机                     一台
3）、伺服送料机                 一台
4）、冲压切断                   一套(含冲模)
5）、自动输料架                 一台
6）、成型主机                   一台
7）、出料架                     一套
8）、PLC电器控制系统            一套

表一：桥架产品规格尺寸明细表（mm）
