1：性能：

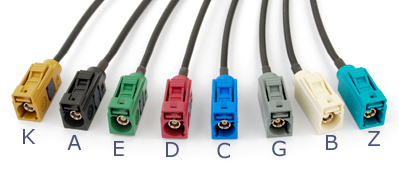

•11种不同的机械颜色代码

•塑料外壳锁定的特征有明显的咔嗒声

•在DC - 4 GHz的频率范围内至少100次的配套循环•

•可用多个同轴电缆如RG-58，rf-174，rg-316，rg-178，和其他微型电缆

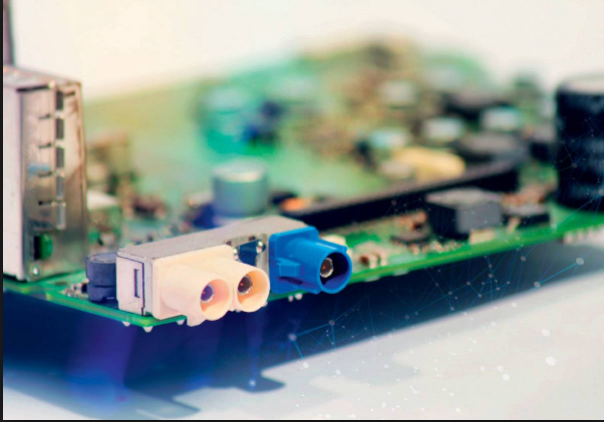

•可在众多连接器配置，如直线和直角电缆以及边缘发射和PCB设计

2：应用

•全球卫星定位  •卫星广播  •车辆上网  •远程车辆诊断  •蓝牙

三：规格

1）．电性能参数

阻 抗 50 欧

频率范围 DC - 4 GHz

型 号 AIE-FAKRA-K-PCB

电压驻波比   DC - 2 GHz 2 GHz - 4 GHz

规格要求 1.40 max 1.50 max

直SMB（电缆组1） 1.15 max 1.25 max

直角SMB（电缆组1） 1.20 max 1.35 max

直SMB（电缆组4） 1.10 max 1.15 max

插入损耗 规格要求: < .3 dB max from DC - 3GHzUp to 1 GHz: < .1 dBUp to 2 GHz: < .2 dBUp to 4 GHz: < .3 dB

绝缘电阻 1000 MΩ minimum

中心接触电阻 中心接触: < 20 mΩ外接触: < 10 mΩ

耐电压 > 1,000 VRMS at sea level

2）．机械性能

耐久性 最小100周期配套循环

塑料壳体接合力 Engagement: = 20 NDisengagement: = 25 N

电缆保持力 Cable group 1: = 110 NCable group 4: = 180 N

编码 12种机械和彩色编码

材料

塑料外壳 PBT 15%玻璃纤维

二次锁夹 PBT 15%玻璃纤维

中心接触 公头：黄铜母头：铍铜

主体 黄铜

管 黄铜

挡圈 铍铜

套圈 铜

绝缘子 TFE或TPX

电镀

表面镀层 金

主体 电缆类型：镍焊料类型：镍，金，锡

管镍

金属环 镍
