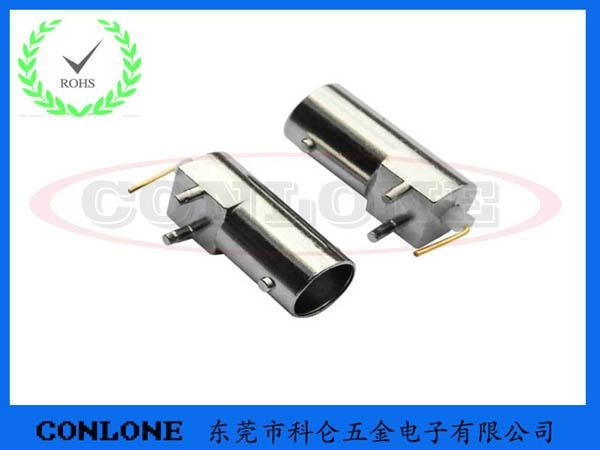

BNC-KWE金属视频连接器

BNC-KWE金属视频连接器
型号:BNC-7086
品牌:CONLONE
原产地:中国
类别:电子、电力 / 电子元器件 / 端子、连接器
标签︰BNC视频连接器 , BNC-KWE视频连接器 , BNC视频插座
单价: ¥2.2 / 件
最少订量:10000 件
发送查询
点击这里给我发消息

产品描述

BNC型产品是一种卡口式连接的射频同轴连接器,其特性阻抗分为50Ω和75Ω两种。它具有连接(分离)迅速、接触可靠等特点。广泛应用于计算机行业、无线网络、医疗设备和电子仪器领域连接射频同轴电缆



产品性能:

温度范围   -55~+155°C(PE Cable -40~+85°C)

特性阻抗   50Ω,75Ω

频率范围   DC~4GHz

工作电压   500Vr.m.s

耐压 1500Vr.m.s

接触电阻   内导体之间        <=1.5mΩ

         外导体之间        <=1mΩ

绝缘电阻   >= 5000 MΩ

内导体保持力    >= 0.57N

插入损耗   0.20dB/3GHz

电压驻波比        直式 <=1.22/3GHz

         弯式 <=1.30/3GHz

耐用性                    >=500







随着HD信号的引入,BNC 连接器的阻抗变得越来越重要。任何偏离的阻抗都对“回波损耗”/“电压驻波比”产生负面的影响,而这些对于测量传输线上反射的信号十分重要。尤其是在高频 时—当传输HD信号(通常传输为2.25GHz)发生这种状况,阻抗失配会引起大量的回波损耗。



我司生产的BNC连接器具有真实的75Ω设计特征,符合了HDTV的严格要求,并在达到3GHz的高频时能保持稳定的阻抗。为了达到这个效果,每一个BNC连接器都适应一小群电缆的测量,以保证达到最好的绩效和少许回波损耗。



频率越高,趋肤效应越明显,这就意味着能量移到了导体的外部。因此,外部的电镀和中心接点的电镀比低频的音频连接器更为重要—我们生产的BNC连接器其两处接点都为镀金。

BNC-KWE金属视频连接器 1BNC-KWE金属视频连接器 2BNC-KWE金属视频连接器 3BNC-KWE金属视频连接器 4BNC-KWE金属视频连接器 5
