塔形（型）流量计 由 V 锥流量计的独特机理，而进行计算、设计加工而成的 ORBLVCE-V 锥流量计，对任何一个测量气体、液体或蒸汽的场合都适用，具有高重复性，低线性误差，高准确度，高测量灵敏度技术特点。这对于生产工艺中微小流量的测量，特别是需精确测量时，会有一个很精确的测量果，便于生产工艺方面的精确控制。其在大口径管道应用方面特别适合于天然气、蒸汽的流量测量，较小的重复性误差是贸易供需双方在量值的核算方面相互信任的基础。选用 ORBLVCE-V 锥流量计，由于它提供的量值准确可靠，可避免供需双方量值方面的误解和纠纷 。



V锥流量计的技术性能：

1. 准确度优于实测流量的 ±0.5%, 其不确定度从 ±0.118% 到 ±0.203% 不等，其离散度在 ±0.55% 以内；

2. 有 10:1 以上的量程比，且检定准确度的现场再现性高，配套选用高性能的差压变送器量程比可达 20:1 ，配用本公司的流量积算仪通过对差压线性的修正使量程可达 30:1 ，且震动和电磁干扰不影响仪表准确度的再现；

3. 重复性优于 ±0.1% ，并且具有长期的稳定性；

4. 安装时所要求直管段很短甚至不需要 , 上游要求 0 至 3D, 下游要求 0 至 1D ；不需要在其上游安装流动调整器；

5. 由于压损小，具有极高的测量灵敏度（分辨率），负压端 2.5 毫米水柱（约 25Pa ）的压力（水柱高度还不到普通玻璃板的厚度），就可以检测到。因而除了测量大流量外可测量极小的流量，如烟道气等；

6. 流量计结构设计是流体扫过型结构，因而具有自洁功能，因而不可能截留流体中任何夹带的气，液或固相污物 , 非常适用于脏污流体的流量测量，如焦炉煤气，湿气体等；

7. 无可动部件，其专用特殊设计的 V 锥体可以减弱被测压力（差压）场中脉动（振荡）的幅值，从而减小差压信号中的噪声；

8. 流体流过具有特殊形状结构的锥体时，会在其节流边缘处形成边缘处形成边界层效应，因此极大地减少了它被磨损的可能性，也可以说是不磨损型的节流件；

v-3

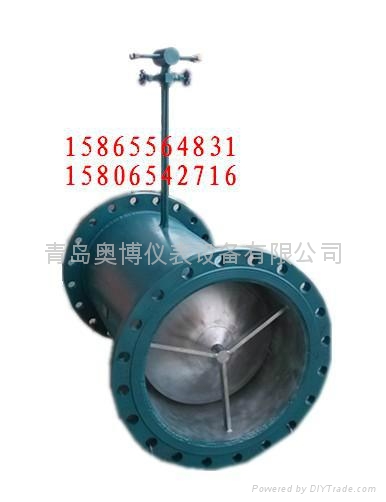

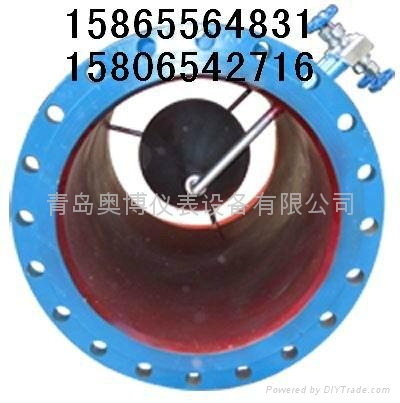

塔形（型）流量计大口径V锥流量计

ORBLVCE-V锥流量计的计算与选型

10.1需要用户提供的各项参数

10.1.1介质名称

10.1.2介质状态

10.1.3如果是混合气体，需要其组分成分的名称及体积百分比含量，相对的湿度等

10.1.4管道材质，内/外管径

10.1.5压力（最高，常用）

10.1.6温度（最高，常用，最低）

10.1.7流量（最大，常用，最低）并能准确提供其流量的单位，气体要区分标况和工况两种情况

10.1.8允许的最大压力损失

10.1.9介质的粘度（可丛资料上查到的常规流体，可以不提供）

10.1.10介质的工作密度（可从资料上查到的常规流体，可以不提供）

10.1.11特殊流体的情况说明（如粉尘，杂质，腐蚀物等）

10.2节流件的计算

对于节流件的计算，我们采用先进的电脑专用软件进行计算，出具设计任务书，符合节流装置计算设计标准。

10.3流量计选型

用户可以依据我们资料中的格式自行选型或者由厂家根据用户的要求帮助选型。

仪表型号有5个部位组成，内容如下：

第一部位内容：ORBLVCE——表示奥博V锥流量计，固定不变；

第二部位内容：被测介质标记 如下图

被测介质	液体	一般气体（如空气）	蒸汽
标记号	22	21	23

第三部位内容：流量计公称通经标记 如下表

公称通径	20	30	40	50
标记号	02	03	04	05
公称通径	65	80	100	125
标记号	06	08	10	12
公称通径	150	200	………………	800
标记号	15	20	………………	80

第四部位内容：1位阿拉伯数字，表示仪表的压力等级（MPa）

0：GB0.6

1：GB1.0

2：GB1.6

3：GB2.5

4：GB4.0

5：GB6.4

6：＞GB6.4(根据实际压力确定。)

第五部位内容：2位英文字母，表示流量计测量管和锥体的材质

ST：管道，法兰及锥体均为不锈钢

SL：管道，法兰为碳钢，锥体为不锈钢

CC：管道，法兰及锥体均为哈氏合金等

AS：特殊材质如合金钢等
