压力真空校验器

压力真空校验器
型号:CW2.5
品牌:创威
原产地:中国
类别:电子、电力 / 仪器、仪表 / 压力仪表
标签︰压力真空校验器 , 真空压力校验器 , 压力校验器
单价: ¥2600 / 件
最少订量:1 件

产品描述

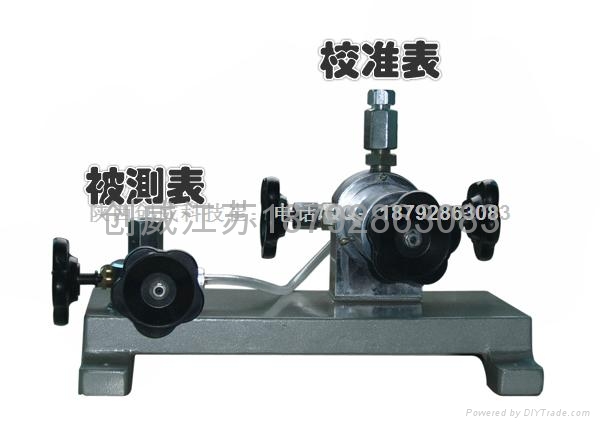

CW2.5压力真空校验器

CW2.5压力真空校验器的工作原理

    CW2.5压力真空校验器是基于流体静力学力平衡原理,通过计量标准器与被测对象的比对来完成校验或检定过程。
当CW2.5压力真空校验器的升压阀(或抽控阀见原理图)关闭后,CW2.5压力真空校验器即处于完全密闭状态,只要系统完好则具有高保压性能,此状态可保持数小时不变,您将有充分的时间对被测对象进行调整。



CW2.5压力真空校验器原理图

CW2.5压力真空校验器的被测对象与计量标准器和外部设备的选配

1.CW2.5压力真空校验器的被测对象
CW2.5压力真空校验器的被测对象可以是压力仪表、真空仪表、压力真空联程仪表以及与压力、真空、压力真空联程参量呈一定函数关系的其它类量值的仪器仪表。标配被测对象接口连接螺纹M20×1.5,选配其它连接螺纹须在订货时协定。
2.CW2.5压力真空校验器的标准器选配
CW2.5压力真空校验器的标准器选配是十分灵活的,可选配各类压力标准器与其组合,如:弹簧管式、活塞式、数字式等,标准器的精度等级应根据被测对象的精度等级按照规程要求进行选配。标配标准器接口连接螺纹M20×1.5,选配其它连接螺纹须在订货时协定。
3.CW2.5压力真空校验器的外部设备
CW2.5压力真空校验器的外部设备是指为压力真空校验器提供压力(真空)源的设备。压力源可以选用空气压缩机(须加装对压缩空气的过滤装置)、氮气瓶、手操泵或脚踏泵等;真空源可配用各类真空泵或抽气机均可。
压力源和真空源须按仪器附带管样参照压力真空校验器外部设备选配图所示接口可靠连接。

CW2.5压力真空校验器的被测对象与计量标准器选配图

CW2.5压力真空校验器外部设备选配图

CW2.5压力真空校验器的外型尺寸

CW2.5压力真空校验器外形尺寸如压力真空校验器外型尺寸图所示
CW2.5压力真空校验器外型尺寸图只标注了底座的主要尺寸,其它尺寸会与选配要求略有不同。

CW2.5压力真空校验器外型尺寸图

CW2.5压力真空校验器的安装使用

一. CW2.5压力真空校验器的安装
1.CW2.5压力真空校验器应安放在便于操作的工作台上,工作台应保持水平,台面应铺有橡皮板垫,工作环境不得有震动。
2.CW2.5压力真空校验器的工作环境温度20±10℃,相对湿度不大于80%,空气中不得有腐蚀性介质成分。
3.在使用CW2.5压力真空校验器之前应参照下图先关闭升压阀、抽控阀、被测接口开关、回程调控阀并检查微调手轮所处位置(最好在可调旋程的中间位置),连接压力源(包括真空源)、安装计量标准器和被测对象。安装完成后应按CW2.5压力真空校验器的检修与维护中所述步骤进行系统密闭性检测。

二. CW2.5压力真空校验器的使用要求
CW2.5压力真空校验器的使用必须严格按规定的程序操作,否则,可能造成标准器的损害。
1.CW2.5压力真空校验器各针阀的初始状态必须是:升压阀、抽控阀、被测接口开关、回程调控阀均应处于关闭状态。
2.CW2.5压力真空校验器的升压阀、抽控阀等操控阀的开启应缓慢,关闭应迅速。
3.工作完成后应使压力真空校验器的各操控阀处于初始状态停放。

三.CW2.5 压力真空校验器的操控(参见-压力真空校验器俯视图)
1.升压阀为常闭操控阀,用于CW2.5压力真空校验器升压动作的操控。
2.抽控阀为常闭操控阀,用于CW2.5压力真空校验器抽空动作的操控。
3.回程调控阀为常闭操控阀,用于CW2.5压力真空校验器回程动作的操控。
4.被测接口开关为常开操控阀,用于控制CW2.5压力真空校验器与被测对象的通断。
5.微调手轮为旋转操控阀,用于对压力真空校验器的精细量值操控。

CW2.5压力真空校验器主视图

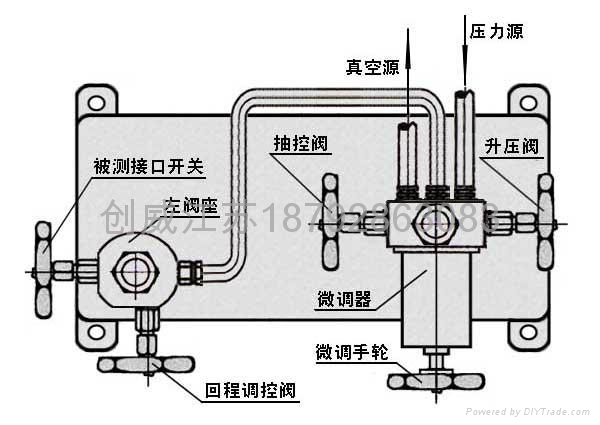

CW2.5压力真空校验器俯视图

CW2.5压力真空校验器的维护与检修

CW2.5压力真空校验器的日常维护和定期检修是确保其长期稳定工作的必须。
一.CW2.5压力真空校验器的维护
1.对使用中的压力真空校验器应保持其外观洁净,对接入的压力(真空)源介质应纯净而无腐蚀性。
2.对CW2.5压力真空校验器的各操控阀应尽量减少其操控调整次数和减小开启幅度,除非必要一般不得随意拆卸各操控阀的密封部位,以有效延长易损件(密封圈)的寿命。
3.微调机构是压力真空校验器的关键部件,确认其出现问题请及时与生产厂家联系解决,不得随意拆卸。
二.CW2.5压力真空校验器的检修(参见-压力真空校验器检修与维护示意图)
CW2.5压力真空校验器的定期检修的目的是为了确保其密闭性能。应定期或步定期对其进行密闭性测试。
1.CW2.5压力真空校验器密闭性测试方法:在恒温条件下,将CW2.5压力真空校验器处于初始状态,关闭被测接口开关,通过升压阀给出一粗略压力值后关闭升压阀,通过微调手轮精细调至标准器上的准确值,计时并观察标准器示值变化。如果30分钟内标准器的示值变化小于0.0005MPa 既密闭性能合格。否则应对压力真空校验器进行密闭性能检修。
2.CW2.5压力真空校验器进行密闭性能检修应在密闭性测试后,通过标准器示值变化方向先确定泄漏发生部位。如示值上升,说明问题发生在升压阀处,一是升压阀没有关好;二是升压阀阀针端被杂质损坏。如是示值下降,则应重点检查各常闭操控阀是否关好或用皂液辅助检查泄漏部位。确定泄漏部位后应调整密封圈的压紧螺母增加密封。

CW2.5压力真空校验器检修与维护示意图

CW2.5压力真空校验器的技术参数

CW2.5压力真空校验器技术参数
1. 测量范围:(-0.1~0.25)MPa(CW-2.5型); (-0.1~0.6)MPa(CW-6型);
2. 接口螺纹:M20×1.5(标配),可选配;
3. 工作介质:氮气或洁净的压缩空气;
4. 仪器重量:10kg;
5. 结构型式:台式。
