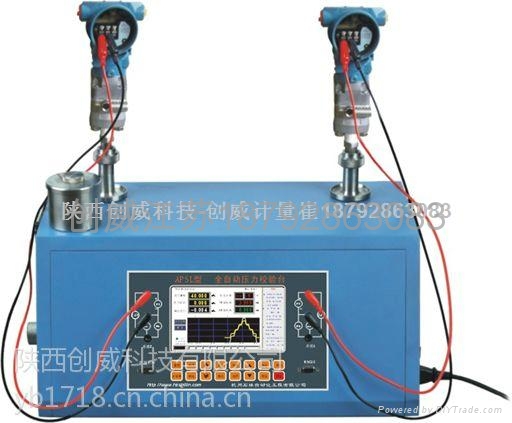

CWY1060C液压型全自动压力校验台

概述

   CWY全自动压力检定系统，在同行业领域技术领先，内置压力模块，且覆盖全，校验时无须更换模块，真正实现全自动校验压力（差压）变送器、压力开关、精密压力表、普通压力表等其它压力仪器仪表，以及精密压力测量等。使用套系统可以完全替代手动活塞压力计校验，操作使用方便、简单，校验过程中不须人为操作，即使没有工作经验的人员也完全能胜任校验压力仪表工作，且校验工作科学、规范，数据自动记录，误差自动分析，校验报告自动生成，提高工作效率，实现科学化校验管理。采用本系统，则其它一些手动校验台无须配置许多或者可以不配。



技术特点

    ◆它为真正的全自动压力校验台，只要一按开始键就能自动完成加压、减压、稳压、记录数据、分析误差、打印检定报告和证书等所有工作。

    ◆完全符合中国压力仪表检定规程，可以作为压力标准使用。

    ◆不采用高压气瓶就能提供稳定压力源，发生压力快速、稳定。

    ◆压力范围为(0～60)MPa。

    ◆内置压力传感器，量程选择好后,压力模块自动选择，永远不会产生由于压力模块选择错误而损坏压力模块的故障。

    ◆可检定压力变送器、压力开关（压力控制器）、压力指示表。

    ◆具有压力开关的全自动检定功能。

    ◆具有完整保护功能，过压保护（如果超过量程的110%则会发出报警）、过流保护(当变送器电流超过20.5mA时)、泄漏、传感器故障等报警。当发生过压、过流、传感器故障时停止加压。

    ◆全自动压力校验台内可存储56块现场仪表的调前与调后的各20组检定结果。

    ◆可与检定软件自动检定系统相连，构成全自动压力检定系统，单位自由设定，只需轻点鼠标就可以完成压力检定工作，自动出具校验报告、检定证书。



技术指标

压力范围：(0～60)MPa，传压介质为纯净水、变压器油。

自定义校验量程：(0～60)MPa之间的任意值。

压力测量准确度：±0.05%F.S；电流准确度等级：±0.02%F.S。

内置HART功能，代替HART手操器。

内部管道管径较粗，带有隔离排污装置，不怕现场表脏的问题。

压力稳定精度：±5个字以内。

变送器自动检定全程时间（9点稳压）：5分钟左右。

压力开关检定时间：2分钟左右。

压力模块：内置压力模块、外置压力模块。

安全保护：过压、过流、压力模块故障等保护。

电流输入：1~2路，0~22mA

回路电源：提供24VDC/30mA

控制显示：7寸触摸屏65536色

参数显示：功能任意多，有曲线显示功能，有故障报警功能

上下载功能：可在校验台内部存储校验数据。

压力接口：M20*1.5内螺纹快速接头。

重量：19kg(H型)

外型尺寸：300(高)*530(宽)*300(深)mm
