S3(t) 薄壁阻燃双壁热缩管

S3 中壁阻燃热缩管

S3(n)中壁无卤热缩管

S3(h) 厚壁阻燃热缩管

S3(nh) 厚壁无卤热缩管



S3(t) 薄壁阻燃双壁热缩管

产品特点:

• 共挤双壁热缩管, 交联聚烯烃材质（外层)
• 内壁涂热熔胶, 阻燃性符合VW-1标准(外层)
•  运行温度: -40~135 ℃,  收缩温度: 125 ℃
• 高收缩倍率: 3:1 & 4:1, 产品符合 RoHS

规格尺寸
产品选择	供货尺寸(mm)	收缩后尺寸(mm)		标准长度
UPM S3(t)	内径（最小）	内径（最大）	壁厚（常规）	米
收缩倍率: 3:1
3.2/1.0	3.2	1.0	1.0	200
4.8/1.6	4.8	1.6	1.0	100
6.4/2.1	6.4	2.1	1.0	100
7.9/2.6	7.9	2.6	1.4	50
9.5/3.2	9.5	3.2	1.4	50
12.7/4.2	12.7	4.2	1.7	1.22
15.0/5.0	15.0	5.0	1.8	1.22
19.1/6.0	19.1	6.0	2.2	1.22
25.4/8.0	25.4	8.0	2.5	1.22
30.0/10.0	30.0	10.0	2.5	1.22
39.0/13.0	39.0	13.0	2.5	1.22
51.0/17.0	51.0	17.0	2.6	1.22
收缩倍率: 4:1
4.0/1.0	4.0	1.0	1.0	1.22
6.0/1.5	6.0	1.5	1.0	1.22
8.0/2.0	8.0	2.0	1.0	1.22
12.0/3.0	12.0	3.0	1.4	1.22
16.0/4.0	16.0	4.0	1.7	1.22
20.0/5.0	20.0	5.0	1.8	1.22
24.0/6.0	24.0	6.0	2.2	1.22
32.0/8.0	32.0	8.0	2.5	1.22
52.0/13.0	52.0	13.0	2.5	1.22

产品应用：

适用于电缆连接处密封、线束捆扎等需要绝缘密封、防腐蚀、应力释放的领域

产品对照：

Raychem/ Tyco :ATUM



S3 中壁阻燃热缩管

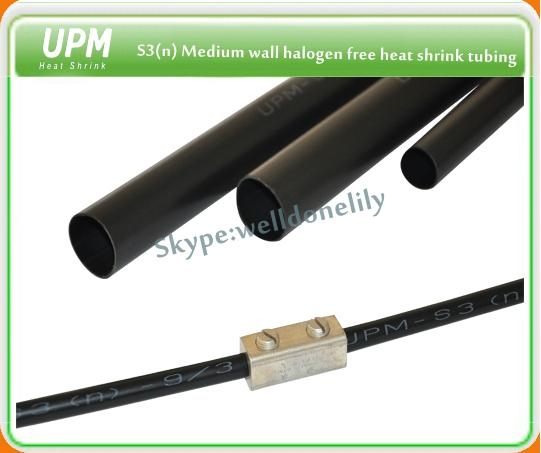

S3(n)中壁无卤热缩管

产品特点：

• 交联聚烯烃材质，中壁热缩管
• 内壁涂热熔胶
• 较高的耐磨、耐冲击性能
• 运行温度: -55~105℃
• 收缩温度: 125 ℃
• 收缩倍率: 3:1

规格尺寸				3:1
产品选择	供货尺寸(mm)	收缩后尺寸(mm)		标准长度
UPM S3,S3(n)	内径（最小）	内径（最大）	壁厚（常规）	米/根
8/2	8	2	2.0	1.22
9/3	9	3	2.0	1.22
12/4	12	4	2.0	1.22
16/5	16	5	2.2	1.22
19/6	19	6	2.5	1.22
22/6	22	6	2.5	1.22
25/8	25	8	2.5	1.22
28/6	28	6	2.5	1.22
33/8	33	8	2.5	1.22
35/12	35	12	2.5	1.22
40/12	40	12	2.5	1.22
45/13	45	13	2.5	1.22
55/16	55	16	2.7	1.22
65/19	65	19	2.8	1.22
75/22	75	22	3.0	1.22
85/25	85	25	3.0	1.22
95/25	95	25	3.0	1.22
115/34	115	34	3.0	1.22
130/36	130	36	3.0	1.22
140/42	140	42	3.0	1.22
160/50	160	50	3.0	1.22
175/58	175	58	3.0	1.22
200/65	200	65	3.0	1.22
230/75	230	75	3.0	1.22
260/85	260	85	3.0	1.22

产品应用：

适用于密封、绝缘保护电缆中间连接、燃气管道、低压电气接线等

可应用于直埋式电力电缆中间连接处，耐机械磨损

产品对照：

Raychem/ Tyco :BSTS-FR/ SST-FR

Raychem/ Tyco :MWTM /BSTS/ SST-M



S3(h) 厚壁阻燃热缩管

S3(nh) 厚壁无卤热缩管

产品特点：

• 交联聚烯烃材质，厚壁热缩管
•  内壁涂热熔胶
• 较高的耐磨、耐冲击性能
• 运行温度: -55~105℃
• 收缩温度: 135 ℃
• 收缩倍率: 3:1

规格尺寸				3:1
产品选择	供货尺寸(mm)	收缩后尺寸(mm)		标准长度
UPM S3(h)	内径（最小）	内径（最大）	壁厚（常规）	米/根
9/3	9	3	2.6	1.22
12/4	12	4	2.8	1.22
16/5	16	5	3.0	1.22
19/6	19	6	3.0	1.22
22/6	22	6	3.25	1.22
25/8	25	8	3.25	1.22
28/6	28	6	3.25	1.22
33/8	33	8	3.25	1.22
35/12	35	12	3.95	1.22
40/12	40	12	3.95	1.22
45/13	45	13	3.95	1.22
55/16	55	16	4.05	1.22
65/19	65	19	4.05	1.22
75/22	75	22	4.05	1.22
85/25	85	25	4.05	1.22
95/25	95	25	4.05	1.22
105/30	105	30	4.05	1.22
115/34	115	34	4.05	1.22
130/36	130	36	4.05	1.22
140/42	140	42	4.05	1.22
160/50	160	50	4.05	1.22
175/58	175	58	4.05	1.22
200/65	200	65	4.05	1.22
230/75	230	75	4.05	1.22
260/85	260	85	4.05	1.22

产品应用：

适用于户外电气设备及连接处的绝缘和环境保护，如：船舶、离岸石油平台、船厂、海港等场所。

 适用于电缆连接外护套的绝缘和机械保护

产品对照：

Raychem/ Tyco :FCSM/SST-FR

Raychem/ Tyco : SST/WCSM / XCSM
