型号: | GKC-H |
---|---|
品牌: | 华电高科 |
原产地: | 中国 |
类别: | 电子、电力 / 仪器、仪表 / 分析仪器 |
标签︰ | 断路器分析仪 , 高压开关测试 , 动作特性分析 |
单价: |
-
|
最少订量: | - |
产品概述:

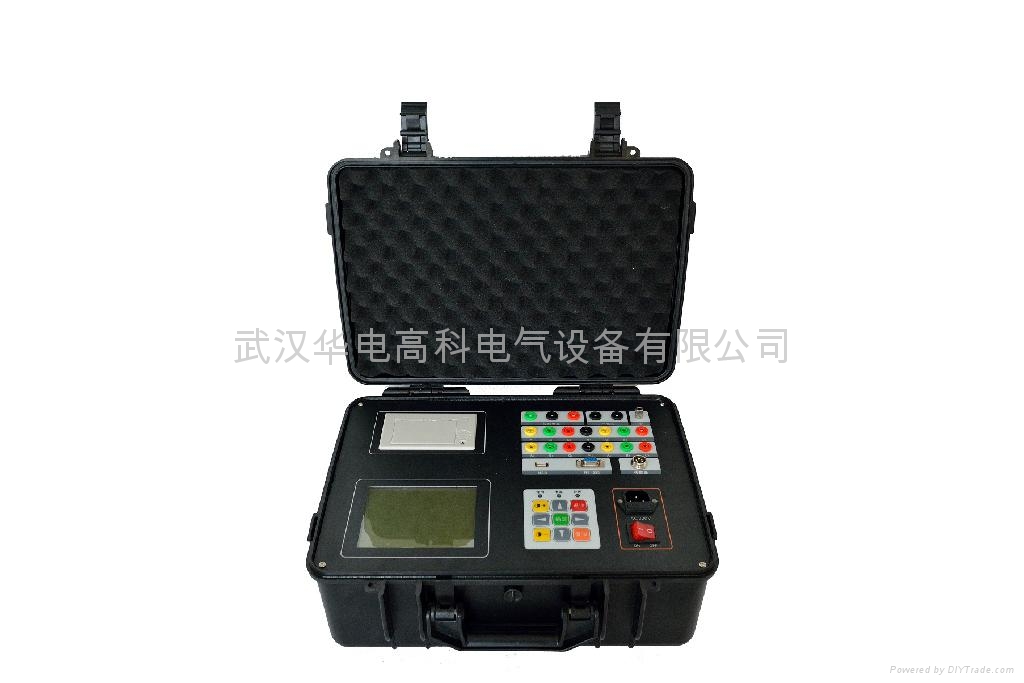

GKC-H高压开关动特性测试仪是我公司为适应现场测试高压开关动作特性的需要,开发研制的专用仪器。它以单片机为核心进行采样,处理和输出,其主要特点是采用汉字提示以人机对话的方式操作,汉字显示结果并打印输出,具有智能化、功能多、数据准确、抗干扰性强、操作简单、体积小、重量轻、外观美等优点,适用于各种户内、户外少油、多油开关、真空开关、六氟化硫开关的动特性测试。
产品特性:
液晶显示,中文菜单,带打印功能,操作简单。
综合分析和显示测试数据,
利用数据表显示开关的主要参数,
利用时间行程曲线、行程速度曲线、断口状态图以及时间电流曲线直观显示测量数据,并可以显示曲线上任一点的坐标值。
提供一个内电源,直流(0-250)V可调,电流小于15A。
有外电源时,可以通过本仪器进行控制和测量。
操动机构需要交流电源工作时可用交流倒采样的方法进行试验。
测试数据
时间:
固有分闸(合闸)时间
分闸(合闸)相内不同期
分闸(合闸)相间不同期
合闸(分闸)弹跳时间
合-分时间(重合闸)
分-合时间(重合闸)
速度:
刚分(刚合)速度
分闸(合闸)最大速度
指定时间段(行程段、转动角度段)平均速度
行程:动触头行程(开距)
接触行程(插入行程)
分闸反弹幅值
低电压动作特性
操作电流特性
技术参数:
1.电压:AC220V±10%、50Hz±5%
2.环境温度:-10℃~40℃ 相对温度<80%RH
3.绝缘电阻:>2MΩ 漏电流:<3。5mA
4.直流输出电压:30-250V可调
5.输出电流:≤15A
6.时间测试范围:0.1ms-997ms,准确度:±10.1% 读数+2个字
7.行程准确度:±(1% 读数+1个字)
8.外形尺寸:400mm×300mm×120mm
9.仪器重量:7kg
