WB-200型引伸计标定仪

WB-200型引伸计标定仪
型号:WB-200
品牌:丰仪
原产地:中国
类别:电子、电力 / 其它电力、电子
标签︰丰仪 , WB-200 , 引伸计
单价: -
最少订量:1 件
发送查询

产品描述

WB-200型引伸计标定仪是一种纯机械式的高精度位移测微仪器。依据JJG76292引伸计检定规程要求,专门用于对各类引伸计的标定,也广泛用于位移传感器的检定及相应百分表、千分表的检定。



 产品简介



WB-200型引伸计标定仪由精密微分测头及测量支架组成。该标定仪是积木式结构设计。将精密微分测头及支臂以多种方式或位置组合,同时配有加长立柱附件,配有圆柱、板、刀片等多种形式的分离试样,可以方便地进行多种规格型号引伸计的计量标定。用户还可以根据自己的测试特殊需要,配置专用配件进行精密微变形量计量。

精密微分测头由滑动量杆、量杆套筒、读数内筒、读数外筒及高精密螺纹付组成。其最大量程25㎜;最小分度(游标分度)0.0002㎜;旋转外筒分度0.002㎜。

位移变化读数为:L=a+0.001b+0.0001c-a0+0.001b0+0.001c0

其中:a-内筒毫米刻线读数;      b-外筒刻线读数

      c-游标刻线读数;          a0 b0 c0 为相应位移变化前读数



        技术规格



1、测量引伸计标距范围Lmax   500

2、测量支座上支臂安装孔径:    φ10;φ28

3、微分测头读数内筒轴向刻度:  0.5/

4、微分测头读数内筒游标刻度:  0.0002/

5、微分测头读数外筒圆周刻度:  0.002/

6、高精密微分测头精度指标

量程0.5㎜以内≤0.5μm    绝对误差

量程0.5㎜以上≤0.1%     逐点相对误差

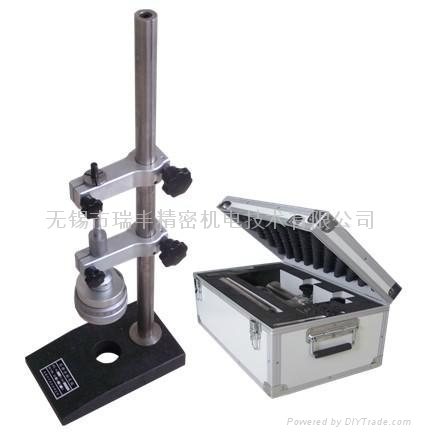

WB-200型引伸计标定仪 1WB-200型引伸计标定仪 2
