无线门磁报警器是一种在保安监控、安全防范系统中非常常用的器件，无线门磁传感器工作很可靠、体积小巧，尤其是通过无线的方式工作，使得安装和使用非常方便、灵活。
外形尺寸：71x36x15.4毫米
发射功率：30毫瓦
工作电流：10毫安
工作电压：12V，A23报警器专用电池
工作频率：315MHz/433MHz
编码芯片：SC2262/1527可选择
振荡电阻可切换：1.5M/4.7M/3.3M

无线门磁用来监控门的开关状态，当门不管何种原因被打开后，无线门磁传感器立即发射特定的无线电波，远距离向主机报警。无线门磁的无线报警信号在开阔地能传输100米，在一般住宅中能传输20米，和周围的环境密切相关。
无线门磁一般采用省电设计，当门关闭时它不发射无线电信号，此时耗电只有几个微安，当门被打开的瞬间，立即发射1秒左右的无线报警信号，然后自行停止，这时就算门一直打开也不会再发射了，这是为了防止发射机连续发射造成内部电池电量耗尽而影响报警，无线门磁还设计有电池低电压检测电路，当电池的电压低于8伏时，下方的发光二极管就会点亮，这时需要立即更换A23报警器专用电池，否则会影响报警的可靠性。

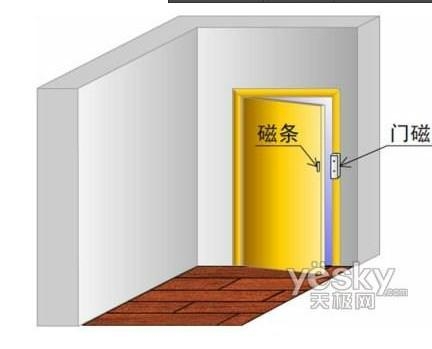

    无线门磁传感器一般安装在门内侧的上方，它由两部分组成：较小的部件为永磁体，内部有一块永久磁铁，用来产生恒定的磁场，较大的是无线门磁主体，它内部有一个常开型的干簧管，当永磁体和干簧管靠得很近时（小于5毫米），无线门磁传感器处于工作守候状态，当永磁体离开干簧管一定距离后，无线门磁传感器立即发射包含地址编码和自身识别码（也就是数据码）的315MHZ的高频无线电信号，接收板就是通过识别这个无线电信号的地址码来判断是否是同一个报警系统的，然后根据自身识别码（也就是数据码），确定是哪一个无线门磁报警。
    无线门磁传感器的地址码必需和报警器主机的地址码完全一致，打开无线门磁传感器的外壳就能观察到：
  1～8位地址码设定：
可以看到无线门磁内部2262芯片（或者是兼容芯片）的左侧有一个3位12层的跳线设置区，其中从上往下1～8编号的是地址码设定区域，跳线座中间的引脚分别和
2262芯片的第1～8脚接通，左侧的跳线座PCB上标注为“L”，表示和地相连，右侧的跳线座PCB上标注为“H”表示和正电源相连，例如：将最顶上的跳线座用跳线帽戴在1和L上，那么也就是将2262的第1脚的地址码设置成0，同理如果1和H用跳线帽短路，那么就是将2262的第1脚的地址码设置成1，如果什么都不动，就是将2262的第1脚的地址码设置成悬空，依此类推可以完成8位地址码设定，地址码必须和相应的接收板地址码一致才能正常工作。
4位数据码设定：
    数据码的功能是发射器件和接收器件在地址码一致的前提下，发射器件可以传输的一个4位2态的数据。
    4位数据码设定区就在地址码设定区的下方，编号13～10数据码设定和地址码设定类似，数据码只有两个状态：低电平0和高电平1（如果悬空被认为是0，和L连线表示1）具体方法是用跳线帽将2272的引脚和L是否短路，从上往下的4排跳线座分别和2262芯片的第13、12、11、10管脚连同。
振荡电阻设定：
振荡电阻是指2262芯片的第15、16脚之间电阻的数值，这个电阻决定了数据脉冲的宽度必须和相应的接收板配套，否则遥控电路无法正常工作。例如我们的8防区报警器主机和家庭电话报警系统都是4.7M系统.
低电压指示灯：
    模块上有两个LED，上面的白发红LED是发射指示灯，当模块检测到人体进行报警发射时LED同步点亮，下面的一个绿色LED是低电压指示灯，当电池电压低于8伏时LED会点亮，提醒用户更换电池
