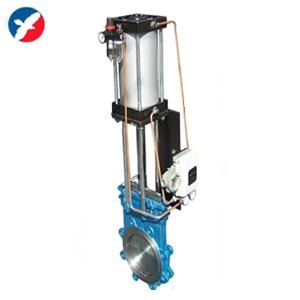

PZ673H气动刀闸阀

PZ673H气动刀闸阀
型号:PZ673H
品牌:精卫泵阀
原产地:中国
类别:工业设备 / 机械五金 / 阀门
标签︰气动刀闸阀 , 气动对夹闸阀 , 气动纸浆闸阀
单价: ¥500 / 台
最少订量:1 台

产品描述

产品简介

 PZ673H气动刀闸阀产品简介:

       气动刀闸阀通过配用电磁阀、接近开关等附件可以完成开、关两位置的动作控制和信号输出,也可以完成连续动作的自动控制。主体采用铸铁、铸钢、不锈钢等。通径从DN50~DN1000。气动闸阀广泛用于化工、煤碳、制糖、污水、造纸等领域,是一种理想的密封阀门。

Z673H气动刀闸阀主要结构与特点:

       气动刀闸阀由左、右阀体、U型密封圈、闸板、钢螺母、阀杆、支架、气缸等件组成,气动阀门启闭靠气动执行器的气缸动作来完成。采用对夹式结构,体积小,重量轻;完全敞开的通道,可以防止介质在阀内沉积。新研制的U型封圈,可以保证阀门的良好密封性;流阻小,安装维修方便。 闸板的外密封,则是通过嵌在阀体内具有弹性的密封条来实现,并可借助于螺钉,压板进行调整。




PZ673H气动刀闸阀执行标准:


设计依据 GB标准 ANSI标准
设计标准 GB/12237 ANSIB16.34
连接法兰尺寸 GB/9113、JB/T79 ANSIB16.5
试验和检验 JB/T9oo2 API598




PZ673H气动刀闸阀主要零件材质:


序号 零件名称 材质
C P R
1 内六角螺丝 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
2 阀盖 WCB 1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
3 垫片 PTFE PTFE PTFE
4 阀座 1Cr18Ni9Ti 或 PTFE 1Cr18Ni9Ti或PTFE 1Cr18Ni12Mo2Ti或PTFE
5 阀体 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
6 密封填料 丁腈橡胶或 PTFE 丁腈橡胶或PTFE 丁腈橡胶或PTFE
7 压盖 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
8 闸板 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
9 支架 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
10 推拉杆 45#钢镀铬 45#钢镀铬 45#钢镀铬
11 气动执行器




PZ673H气动刀闸阀主要连接尺寸:



通径 GB标准外形及连接尺寸(PN1.0Mpa) ANSI标准外形及连接尺寸(Class150)
DN in L H D D1 D2 n-φd L H D D1 D2 n-φd
50 2 60 335 165 125 100 2-φ182-M16 48 335 152 120.5 92 2-φ192-M16
65 21/2 60 363 185 145 120 2-φ182-M16 48 363 178 139.5 105 2-φ192-M16
80 3 60 395 200 160 135 2-φ182-M16 50 395 190 152.5 127 2-φ192-M16
100 4 60 465 220 180 155 6-φ182-M16 50 465 229 190.5 157 6-φ192-M16
125 5 60 530 250 210 185 6-φ182-M16 57 530 254 216 186 6-φ222-M20
150 6 70 630 285 240 210 6-φ232-M20 57 630 279 241.5 216 6-φ222-M20
200 8 80 750 340 295 265 6-φ232-M20 70 750 343 298.5 270 6-φ222-M20
250 10 86 900 395 350 320 8-φ234-M20 70 900 406 362 324 8-φ254-M22
300 12 92 1120 445 400 368 8-φ234-M20 76 1120 483 432 381 8-φ254-M22
350 14 100 1260 505 460 428 10-φ236-M20 76 1260 533 476 413 8-φ294-M27
400 16 120 1450 565 515 482 10-φ256-M22 89 1450 597 540 470 12-φ294-M27
450 18 125 1600 615 565 532 14-φ256-M22 89 1600 635 578 533 12-出324-M30
500 20 130 1800 670 620 585 14-φ256-M22 114 1800 699 635 584 14-φ326-M30
600 24 130 2300 780 725 685 14-φ306-M27 114 2300 813 749.5 692 14-φ356-M33
