型号: | JHD-1330 |
---|---|
品牌: | 铭泰深孔钻 |
原产地: | 中国 |
类别: | 工业设备 / 通用机械 / 机床 |
标签︰ | 深孔钻床 , 深孔钻 , 数控深孔钻 |
单价: |
-
|
最少订量: | 1 台 |

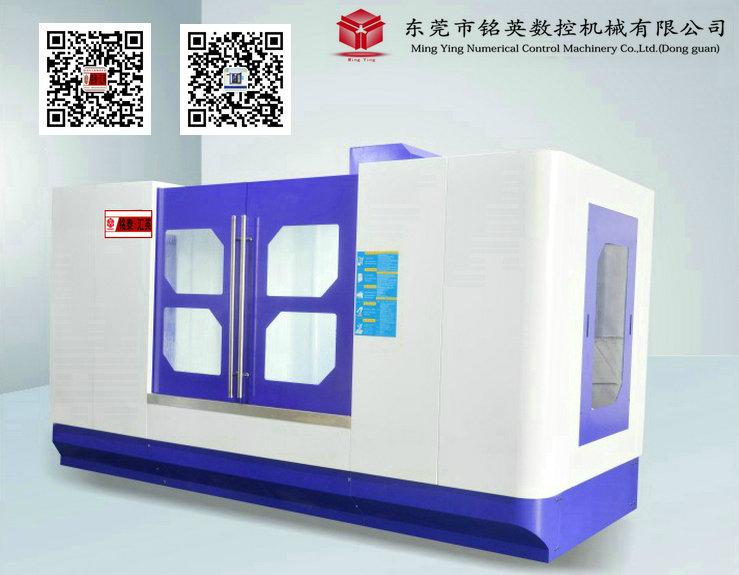

JHD1330数控深孔钻机床特点:
1.数控深孔钻机床整机铸件采用高品质铸铁,并经过时效处理,消除铸造应力,使铸件组织均匀稳定,刚性高,稳定性好。
2. 数控深孔钻机床三轴丝杆采用进口台湾PMI高刚性、高精度丝杆,加工时提供更强大扭力,更加耐用。
3. 数控深孔钻机床三轴直线导轨采用进口台湾上银高刚性、重负荷、高速度、高精密的滚珠直线导轨,保证了加工的高精度并且延长了直线导轨的使用寿命。
4. 数控深孔钻机床三轴进给驱动均采用知名品牌伺服电机及驱动器,并与滚珠丝杆直联,传动平稳,无背隙,同时其良好的刚性与优化的减震性能,极大的改善了传动系统的动态刚性,可实现快速移动。
5. 数控深孔钻机床主轴电机采用北京超同步7.5KW主轴电机,可满足高低速的加工需求,并配自动油冷系统,确保加工时处于恒温状态。
6. 数控深孔钻机床操作系统采用台湾新代系统(选配日本发那科,三菱系统),可兼容CAD/CAM软件使用更多元化。高分辨率液晶显示器、操作界面中文显示及人性化的操作模式、具备可编程零点控制功能、零件程序管理功能、扩展卡及远程程序网络传输功能、完整自诊、全方位报警功能、监测主轴的运转情况自动调整进给率
7. 数控深孔钻机床主轴采用台湾(BT40)rpm8000原装进口主轴,精度更高,稳定性更好。
铭泰数控深孔钻的加工范围:
适用于各种类型工件深孔加工:塑料模具(包括运水孔、热流道);汽车零件;曲轴连杆,液压管道等.随着内地汽车业、家电业突飞猛进,对大型模具发展迅猛需求下,深孔加工机床为客户节省不少加工时间,以往中小型规模厂家,只会把旧有机床更改进行深孔加工,但效率及准确度很难保证,而其他厂商均会依赖大型加工厂或原料供货商加工,除了时间难掌握外,运输方面也经常影响进度,所以深孔加工机床自推出以来,除了受到模具厂及大型加工厂购置外,更接到不少中小型模具厂查询,足以证明市场对该产品的需求。
数控深孔钻床JHD-1330技术规格
机床技术参数 |
|||||
序号 |
项目 |
内容 |
|||
1 |
钻孔直径范围 |
φ2.5~φ32mm |
|||
2 |
钻孔最大深度 |
1300mm |
|||
3 |
工作台尺寸 |
1500×900mm |
|||
4 |
工作台承重 |
8吨 |
|||
5 |
机床重量 |
11吨 |
|||
6 |
机床尺寸 |
5300×3500×2800mm |
|||
7 |
三轴行程 |
工作台X: 1300mm |
立柱Y: 1000mm |
进给Z: 1300mm |
|
8 |
主轴调速范围(无级) |
0~4500r/min |
|||
9 |
刀具进给速度范围(无级) |
0~200mm/min (非限制性参数) |
|||
10 |
快移速度 |
5000mm/min |
|||
11 |
主轴电机功率 |
7.5KW |
|||
12 |
三轴伺服电机功率 |
X:2.0KW |
Y:2.0KW |
Z:1.3KW |
|
13 |
油泵功率 |
高压泵:3.7KW |
低压泵:7.5KW |
||
14 |
排屑机功率 |
0.2KW |
|||
15 |
油温控制系统功率 |
3P |
|||
16 |
机床总功率 |
30KW |
|||
17 |
切削油压力 |
10Mpa |
|||
18 |
切削油箱容量 |
600L |
|||
19 |
主轴轴数 |
1轴 |
|||
20 |
孔径精度 |
IT8~IT11 |
|||
21 |
孔的表面粗糙度 |
Ra ≤3.2μm |
|||
22 |
孔轴线对基准的偏斜 |
0.5/1000(S45#,∮10mm) |
|||
23 |
过滤精度 |
20μm |
|||
24 |
工作台T型槽 |
22mm |
|||
25 |
减震支承架 |
3个 |
|||
