型号: | JBX-1010A |
---|---|
品牌: | 不二 |
原产地: | 中国 |
类别: | 工业设备 / 通用机械 / 喷涂设备 |
标签︰ | 青岛柜式喷砂 , 小件喷砂机 , 北方喷砂机 |
单价: |
¥7800
/ 件
|
最少订量: | 1 件 |
喷砂机通过电气控制系统实现全自动喷砂,可以自动调节喷砂角度、喷砂时间、喷砂距离、反吹时间、喷枪的运动、工作台的转速等。电气控制系统主要有X轴横移组件、Y轴纵移组件、工作台转动组件、喷砂组件、吹净组件、除尘组件等几个部分组成,所有的组件都是由LM系列 PLC根据触摸屏事先设定的参数统一协调控制,高效可靠完成喷砂工艺过程。
X轴横移组件由一个步进电机、丝杠、导轨、滑块、限位开关 、一个增量式编码器组成。步进电机接收LM系列 PLC高速脉冲信号,按照一定的速度带动丝杠旋转,使滑块在导轨上左右移动,编码器采集丝杠转的圈数,形成一个X轴运动的闭环控制系统,两个限位开关安装在左右滑块运动的极限位置,确保滑块运动的安全性,不会出现飞车的事故。
Y轴纵移组件与X轴组件一样,由一个步进电机、丝杠、导轨、滑块、限位开关、一个增量式编码器组成。使滑块在导轨上上下移动,编码器采集丝杠转的圈数,形成一个Y轴运动的闭环控制系统,两个限位开关安装在滑块上下运动的极限位置,确保滑块运动的安全性,不会出现飞车的事故。
工作台转动组件由一个伺服电机、工作台、减速器组成。伺服电机设置为速度控制模式,采用LM系列 PLC模拟量输出控制,通过减速器减速后带动工作台面以恒定转速转动,通过触摸屏可以改变其转速,由于工作台转动惯量比较大,伺服电机设置加速启动和减速停止,以减少过冲对伺服电机的损坏。
喷砂组件和吹净组件主要由喷枪、气枪、出砂阀、出气阀、气源、过滤器等组成。控制管路中的压力,以保证喷砂的强度,压力值越大,喷射流的速度越高,喷砂效率亦越高,被加工件表面越粗糙,反之,表面相对较光滑。调节出砂阀和出气阀的接通时间可以控制喷砂时间和吹净时间,以保证喷砂处理的效果,喷砂时间和吹净时间可以在触摸屏上设定。
除尘组件由除尘机组、反吹电磁阀、滤芯等组成。设备配置的滤芯式除尘单元集二级除尘于一体,配合调节不同的反吹间隔时间,可用于高含尘浓度的气体处理。对于015μm 级以上的粉尘颗粒,除尘效率高达99199 % ,净化后的空气实现了近于零排放的状态,比传统的布袋除尘器过滤精度提高100 倍以上,大大减少了除尘空气排放对大气造成的污染。[1]
4三大特性
环保型的三大系统特性
排放标准
如今国家二级工业排放标准是60立方毫克。环保型喷砂机的排放是55立方毫克。以前的喷砂机是100立方毫克。
除尘系统
除尘系统的效果好坏取决于除尘器的滤芯。环保型喷砂机除尘滤芯目前采用全世界最好的知名品牌唐纳森除尘滤芯。如采用布袋除尘侧采用经过纳米技术处理过的布袋作为除尘材质。
分离系统
环保型喷砂机在以前的旋风分离有新的提高,以前喷砂机的一般分离效果在80%左右。而环保型喷砂机分离效果将近达到99%。

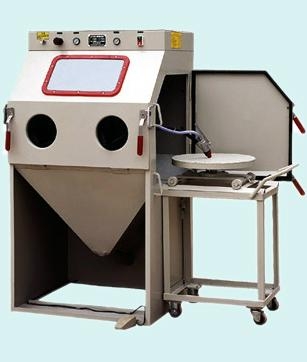

JBX-1010A
适用范围:
适用于中小批量,中小型一般工件和高硬度工件的快速喷砂。
如:清理铸造件,热处理件,毛刺,残渣可以光饰其表面,
电镀前预处理特别适用于:喷金刚砂、玻璃砂、不推荐适用
钢丸、钢砂等力度大的材料。
技术参数:
型 号 |
JBX-1010A吸入式喷砂机 |
电 源 |
380V 50HZ |
机器总重量 |
500kg |
机器照明灯 |
220V 13W节能灯 |
压缩空气源 |
5-8bar(kg/cm²),流量1.0m³/min |
除尘电机 |
380V 50HZ 550W |
主机外型尺寸(mm) |
1000X1000X1810 |
集尘箱尺寸(mm) |
760X760X1600 |
滤筒 |
1个 |
