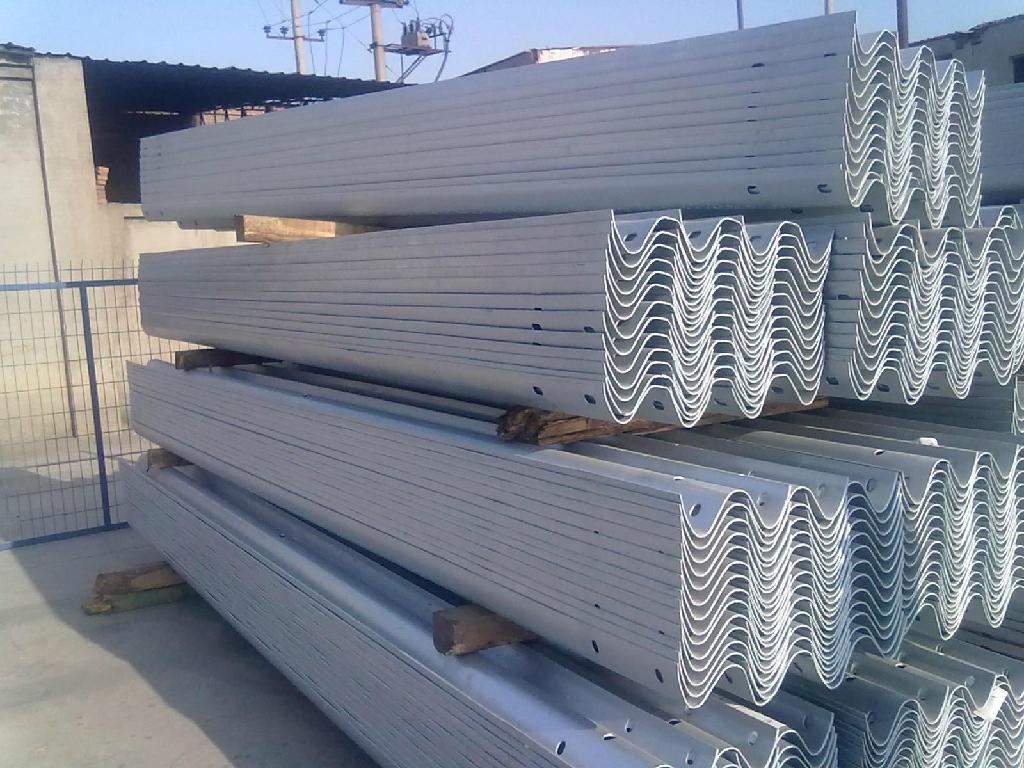

　　（1）双波护栏板：长度4320mm ,板宽310mm ,波深85mm , 板厚3mm/4mm 。

　　三波护栏板：长度4320mm ,板宽506mm,波深85mm ,板厚4mm 。

　　（2）圆立柱：直径140/114mm ,立柱壁厚4/4.5mm 。

　　方立柱：边长130mm , 立柱壁厚6mm 。

　　立柱长度1200mm/ 1500mm/ 1800mm/2150mm等。

　　（3）柱帽：厚度2/3mm, 孔距100/150mm, 直径114/140mm。

　　（4）防阻块：196*178*200mm， 厚度分3/4/4.25/4.5mm。

　　托架：长300mm, 宽70mm，厚度分4mm/4.5mm。

　　（5）螺栓：M16*170 / M16*150 / M16*50 / M16*42 / M16*35



     高速护栏板代号说明



　　 构造形式代号

　　Gr——波形梁护栏

　　Grb——有防阻块的波形梁护栏

　　Grd——组合型波形护栏

　　Gc——缆索护栏

　　Gw——混凝土护栏

　　Gwb——基本型混凝土护栏

　　Gwm——改进型混凝土护栏

防撞等级代号

　　A——路侧A级

　　S——路侧S级

　　Am——中央分隔带A级

　　Sm——中央分隔带S级

埋设条件代号

　　E——埋设于土中

　　Em——中央带混凝土护栏，嵌锁在基层中 E1——路侧混凝土护栏，埋置在基层中

　　E2——路侧混凝土护栏，与下部构造物连接

　　B——埋设于混凝土基础中

　　R——混凝土护栏通过传力钢筋与基础连接



  高速护栏板安装注意事项



　　冠飞安装立柱工程实施：

　　1、立柱的安装必须在土路肩加固的前提下才能进行施工，并设置于桥梁、通道及大跨径的涵洞构造物，在主体工程实施安装护栏板过程中，对立柱的安装首先应处理法兰盘和地脚螺栓。

　　2、做好施工准备和详细的施工组织。安装工具有：打桩机、开挖工具、夯实工具、钳子、榔头及经纬仪、水准仪、卷尺等测量工具。

　　3、波形护栏施工时，应准确掌握各种设施的资料，特别是埋设于路基中各种管道的精确位置，在施工过程中，不允许对地下设施造成任何损坏。

　　立柱放样：

　　1、根据设计图对立柱进行放样，并以桥梁、通道、涵洞、立交、平交等为控制点，进行测距定位。测距时把单位至于最低位。

　　2、立柱放样时可利用调整段调节间距，并利用分配方法处理间距零头数。

　　3、立柱放样后，应调查每根立柱位置的地基状态。如遇地下通讯管线、泄水管等，或涵洞项部埋土深度不足时，应调整某些立柱的位置或采用混凝土基础固定方式

　　立柱安装：

　　1、立柱安装应与设计图相符，并与道路线形相协调。

　　2、立柱应牢固地埋入土中，达到设计深度，并与路面垂直。

　　3、一般路段，立柱可采用打入法施工，施工时应精确定位，当打入过深时，不得将立柱部分拔出加以矫正，须将其全部拔出，待基础压实后在重新打入。

　　4、无法采用打入法施工时，可采用钻孔施工工艺，桥涵构造物填土高度不能满足立柱要求打入深度的，则采取混凝土基础固定方法。

　　5、立柱安装就位后，其水平方向和竖直方向应形成平顺的线形。

　　6、护栏渐变段及端部的立柱，应按设计规定的座标进行安装。

　　7、⑦因为路面采用分两期施工，栏板安装时按照设计图纸注明的立柱预留孔位，分别按路面一、二期施工顺序安装和抬高波形护栏板高度。

　　波形护栏安装：

　　1、波形护栏板通过拼接螺栓相互拼接，并由连接螺栓固定于立柱或横梁上。

　　2、波形护栏板的连接螺栓及拼接螺栓不宜过早拧紧，以便在安装过程中利用波形梁的长圆孔及时进行调整，使其形成平顺的线形，避免局部凹凸。

　　3、波形护栏板顶面应与道路竖曲线相协调。当波形护栏的线形认为比较满意时，方可最后拧紧螺栓。
