长跨距同步带/STS(LSB-R)相关描述：

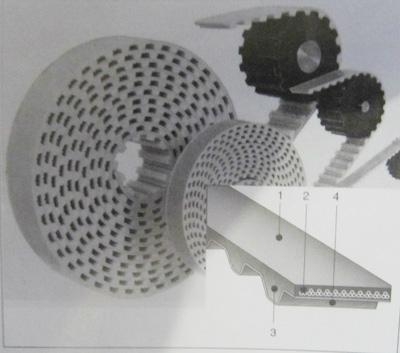

构造

1:背面氨丁橡胶

2:玻璃纤维芯线

3:氯丁橡胶齿

4:尼龙帆布

特征+优势

允许同步传动，与传统皮带型号相比传送跨距更长。

与链式驱动相比，这些皮带更轻质，产生更少噪音，因为无需使用润滑剂从而更加清洁。在工厂自动化应用中，这类皮带尤其适用于替换传动链、平形传动带和传送带。

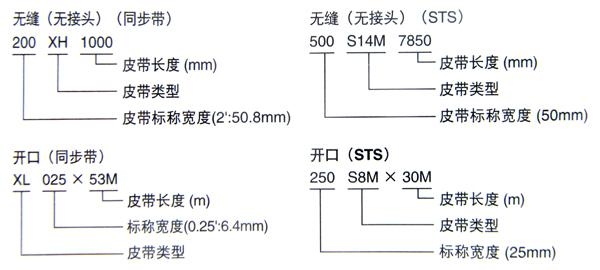

无缝

由于无接头，可作为标准同步带进行传动和传送。

皮带可根据指定齿数的长度进行生产。

皮带可根据指定规格（反面标志、白色等）进行生产。

无接头

可提供现场无接头加工。

增加接头数量，可实现任何跨距的同步传送或同步传动。

开口

在索引应用中能够实现精确的往复运动。





类型 P h1 h2

S2M 2.0 0.76 1.31

S3M 3.0 1.14 2.10

S4.5M 4.5 1.71 2.70

S5M 5.0 1.91 3.6

S8M 8.0 3.05 5.30(6.05)

S14M 14.0 5.30 (11.30)





类型 P h1 h2

MXL 2.032 0.51 1.10

XL 5.080 1.25 2.25

L 9.525 1.90 3.50

H 12.700 2.30 5.30(5.30)

XH 22.225 6.30 (12.30)

XXH 31.75 9.60 (16.10)
