FH-SFM800热式气体质量流量计的优势：

l 专有流量数据模型算法；模糊理论控制温度、湿度算法；

l 高性能智能微处理器及模数、数模转换芯片；

l 宽量程比500:1；大口径，低流速，压损可忽略；

l 直接测量质量流量，无须温压补偿；

l 低流速测量非常灵敏；

l 设计、选型方便，安装、使用简便；



l 适合各类单一或混合气体流量测量。



应用场合：

n 公用工程—电、气、水处理的监控

管道的气体；通用系统；沼气；煤气；天然气；液化气；锅炉预热空气

n 石油与天然气工业

能量交换；填井气回收；燃气计量；气体质量分析；泄漏气测试；天然气测量；火炬气的监控

n 电力行业

燃料系统中气体分配过程中的气体测量；锅炉及辅助系统中各种气体的测量；燃气炉中气体测量；氢气测量；电厂高炉的一次风、二次风的测量。

n 化学行业

烟气循环检测；采样系统中气体流量计量；引风机的气体流量计量；化肥厂氨气测量；电池工厂各种气体流量测量

n 冶金行业

钢铁厂加气测量；炼铁厂高炉煤气的测量；焦化厂焦炉煤气的测量；轧钢厂加热炉燃气（高炉煤气、焦化煤气、天然气等）的测量控制；热处理淬火炉等的氢、氧、氮等气体的控制

n 纸浆与造纸行业

废水处理系统中气体的测量；烟道流量监控；锅炉回收二次/三次空气；锅炉的燃气和空气送风测量

n 食品及医药行业

加工操作中新鲜空气的加入；啤酒厂中的二氧化碳处理；瓶子消毒器中的热空气的流量；热氧化过程中气体流量测量；通风系统；锅炉进气、废气、过程控制

n 环保

沼气利用过程中的气体测量；氯气处理过程中氯气气体测量；污水处理过程中曝气池的气体测量；烟筒烟道排气监测SO2和NOX的排量

n 其他行业



工厂压缩空气测量；煤粉燃烧过程粉/气配比控制燃料；水泥工业竖式磨粉机排放热气流量控制



产品特点

l 采用稳定性极高的专利技术铂RTD传感器

l 真正的质量流量计，无需温压补偿。可得到气体的质量流量或标况流量。

l 量程比宽500:1，可据用户要求可拓展

l 可实现大管径小流量测量，最小流量可测低至流速为0.5Nm/S

l 无可动部件、振动影响可忽略

l 直管段要求不高1-2D

l 与介质的温度、压力无关

l 数字化设计，整机数字化电路测量，准确、维护方便

l 对粉尘等小颗粒不敏感



l 在线不断流装卸，维护方便



工作原理

n FH-SFM800系列气体热式质量流量计是基于热扩散原理的流量仪表。即是利用流体流过发热物体时，发热物体的热量散失多少与流体的流量成一定的比例关系。具体来说，该流量计的传感器有两只标准级的RTD，一只用来做热源，一只用来测量流体温度，流体流过的，两者之间的温度差与流量的大小成非线性关系，该仪表就可以把这种关系转换为测量流量信号的线性输出。

n 利用热扩散原理制造的流量计有两种设计方法：一是：基于恒温差原理；二是基于恒功率原理。基于共同的数据模型：P/△T=A+B(Q)N.其中：P—耗散功率，△T—两个传感器之间的温差，Q—质量流量，N—指数系数，A、B是与气体的热性能有关的系数。

n 恒温差原理：△T保持不变，耗散功率P与流体的流量Q成指数函数递增的关系。

n 恒功率原理：耗散功率不变，温度差△T与流体的流量Q成指数函数递减的关系。



n 我公司采用的是恒温差方法。



性能指标：



一、 结构形式与安装尺寸

（一）FH- SFM800系列流量计

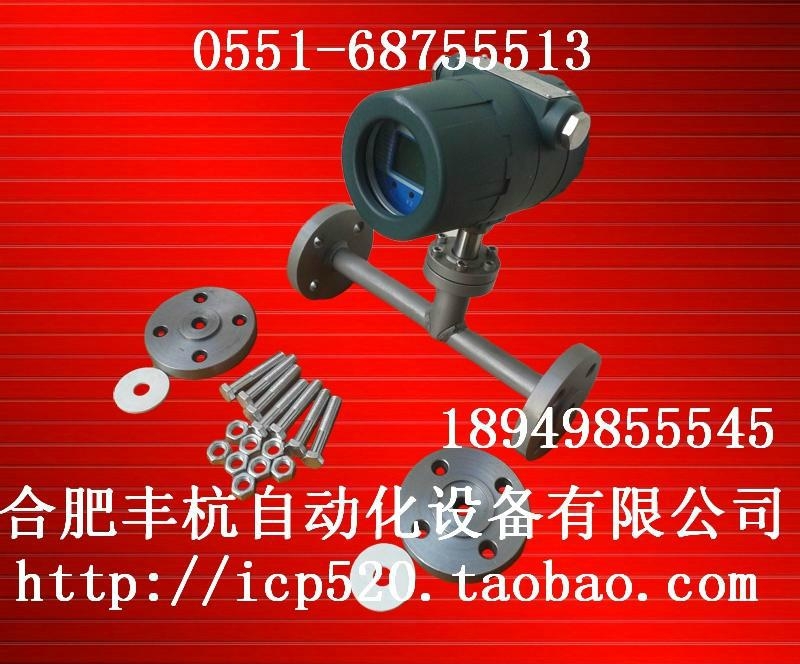

 1、管道式

安装方式：管道式对直管段无要求。





2、插入式



 安装方式：







直管段要求前20D，后10D。插入深度：当DN≤1000时，测量头要插入管道中心，当DN＞1000时测量头要插入管道1/4处左右，即为平均流速处。







SFM800系列流量计为电厂烟气测量的首选



烟气排放中烟气流量的测量由于工况复杂、粉尘大、温度高、含水份、泥浆、有腐蚀、管径大、传统的测量方法，易堵塞，而且基于差压原理，在压力较低的情况下，出现测量盲区。SFM烟气流量计，采用专用流量数据模型与模糊理论测控温度、湿度算法，通过两个光滑的探针（传感器）彻底解决以上的问题。



型号编码
