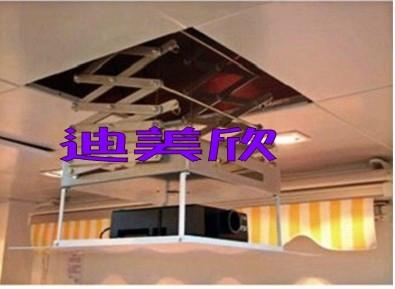

一、投影机电动吊架使用说明：                                                                                            投影机不使用时，吊到装饰天花板上。使用时只须操作按钮就可以把投影机吊放下来，用完以后，稍操作按钮，可将投影机吊装回天花板上不但对投影机有良好的保护作用，又腾出投影机所占用的空间，另作别用，灵活地扩充了室内空间的使用效率，可说是投影机必备的良好配套。

二、投影机技术参数

1、机器外围尺寸：390mmx390mmx320mm长x宽x高、装饰底盘尺寸500mm×500mm长×宽（高度可调）净重：32kg行程：1500mm5、承吊重量：25KG，手动控制、无线遥控、集中控制并支持RS232  和RS485。

附件：

1、投影机接口底盘一个。用于连接固定投影机。

2、万向头一个。用于调节投影机水平、高低、左右方向。注：接口盘

+万向头高度：80㎜～130㎜（不同投影机接口盘高度不同）

☆使用环境要求：

气温在零上10℃至40℃；相对温度不大于95%的室内；不含腐蚀性气体的环境内；不含有机溶剂汽雾及易燃、易爆气氛中使用；电源电压交流220V（±10%）；避免激烈震动和碰撞。

☆安装要求：

水泥天花与假天花的净空高必须大于：（吊架机身高度+接口盘高度+万向头高度+投影机实际厚度）特殊情况除外

建议天花开口：410㎜×400㎜（视投影机大小而定）建议预留维修口，建议在离吊架100㎜～200㎜处口：400㎜×400㎜4、通过吊架顶上的四个直径为

Ф12mm的螺丝孔，以Ф10mm的膨胀螺丝，把吊架紧固在建

筑物的楼板上。安装时，首先选好位置，根据投影机所处的位置确定吊架所处的方向，必须准确定好四个螺丝孔的位置才给膨胀螺钉打孔，膨胀螺钉必须有足够的深度，以保证有足够的承受力；不要使吊架靠近蒸气管、热风管及中央空调风口等发热设备。供电电源应设有双闸刀电源开关，并装有4A的熔断管，电源线和控制线应用横截面积不小1.5mm2的铜芯线。电源开关和操作按钮应尽量靠近吊架，并使操作按钮时能直接看到吊架的运行情况，吊架机壳还应有良好接地。接地电阻不能大于4Ω，接地线铜芯横截面积不小于1.5mm2

，并且接地线用另一种颜色电线，以便与其它线辨认。

●注：调整好上、下限位后一定要拧紧其紧固螺钉，否则吊架在运行过程中会发生定位不准的情况。
