精铸不锈钢卡箍，快装卡箍，卫生级卡箍，单销卡箍，双销卡箍，ISO三节式卡箍尽在温州田野阀门有限公司卡箍抱箍，欢迎采购拨打电话：0577-86818607，13566284473或登陆
网站查看。

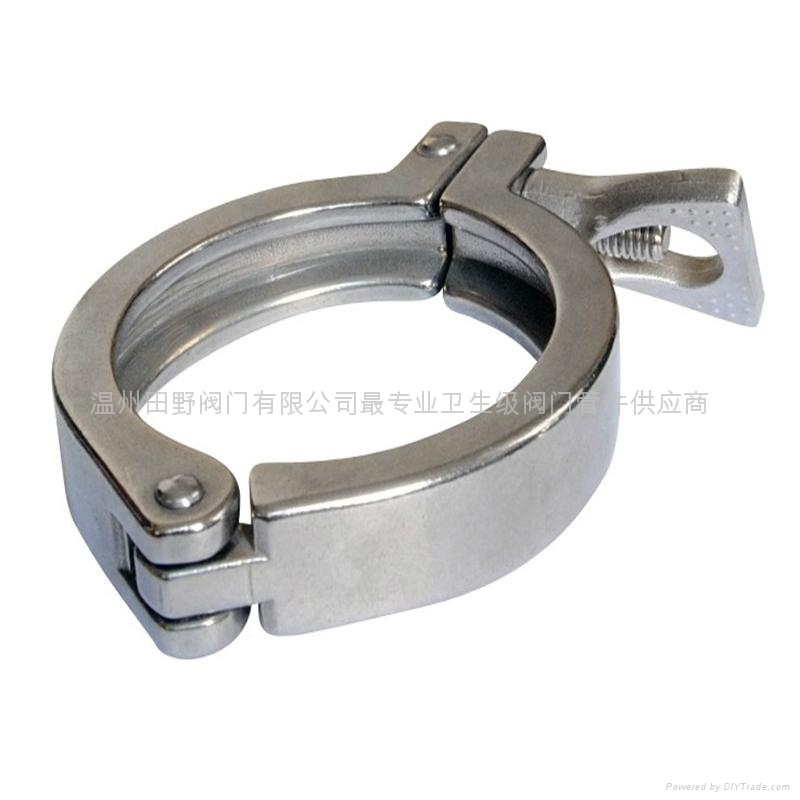

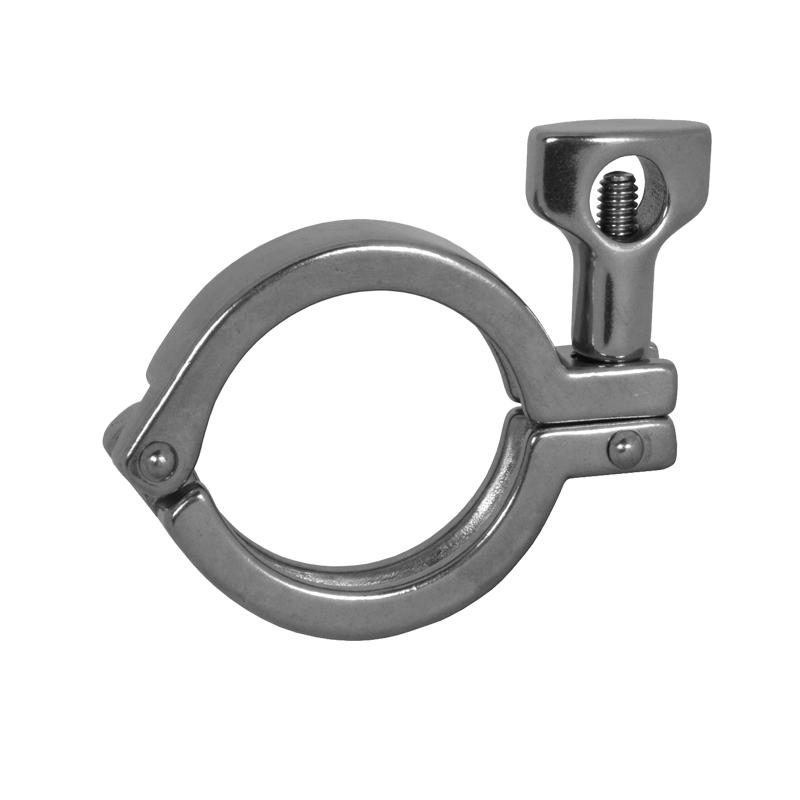

 Tri-clamp 精铸卡箍尺寸资料：
【产品名称】：卡箍抱箍、精密铸造卡箍，快装管道卡箍、304卡箍、316卡箍、铸造卡箍，V型槽卡箍
【材质】：201材质、304材质、316材质
【规格】：1/2″~12″

【执行标准】：ASME BPE 2016  3A

【紧固直径】：25.4~319mm
【适用领域】：快装管道，快装接头，快装阀门或快装配件

卡箍接头配合尺寸：

名义尺寸（英寸） 卡箍匹配的钢管（管外径） 卡箍紧固尺寸（卡盘外径）
1/2″ ￠10 25.4
3/4″ ￠19 34
1.5″ ￠38 50.5
2″ ￠51 64
2.5″ ￠63 77.5
3″ ￠76 91
3.5″ ￠89 106
4″ ￠102 119
4″ ￠108 119
4.5″ ￠114 130
5″ ￠125 145
5.5″ ￠133 155
6″ ￠154 166.7
6.5″ ￠159 183
7″ ￠168 191
8″ ￠202 217.7
8.5″ ￠219 235
10″ ￠254 268.5
11″ ￠279 305
12″ ￠305 319
卡箍代号：13MHH,13MHHM,13MHP,13MHX
