HDMI光纤延长器



性能特点：

● 单通道HDMI信号传输

● 支持时钟频率 25MHz -165MHz，

最高解析度 1080p

● 支持HDMI 1.2，HDCP 1.1 ，DVI 1.0 等标准

● 影像压缩/解压缩格式：MJPEG

 (Motion Joint Photographic Experts Group)

● 最大传输距离 80 米（塑料光纤 / POF）

或40千米（石英光纤 / SFP），

取决于光纤和收发模块类型

● 光纤传输抗干扰能力强，传输距离远

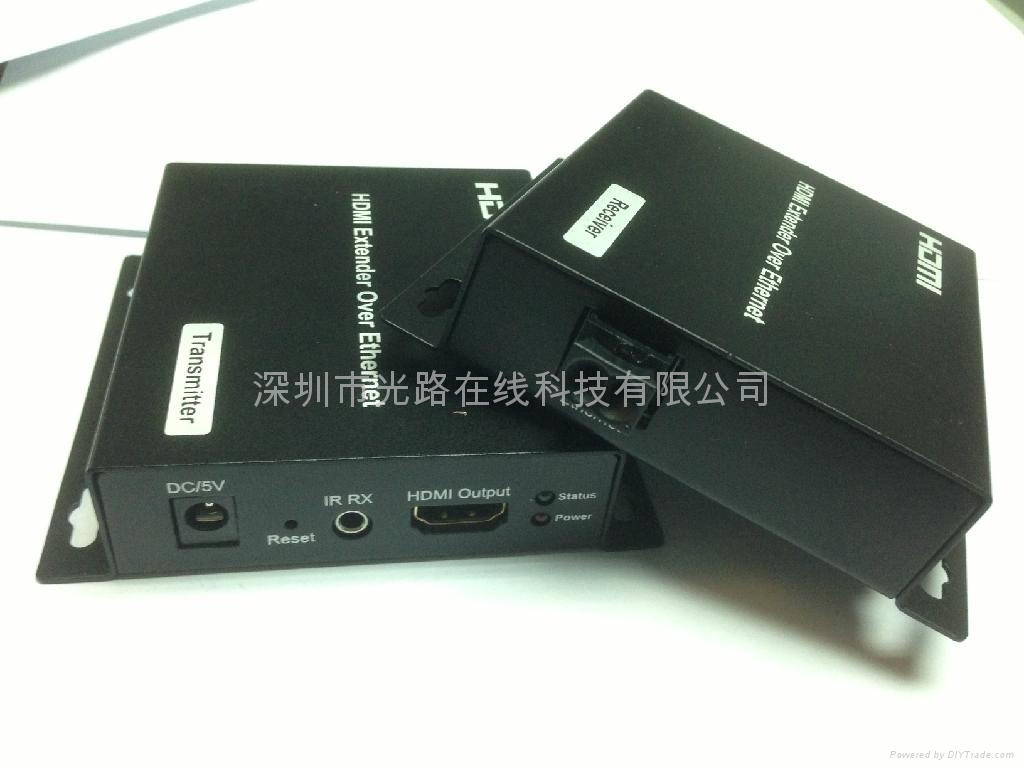

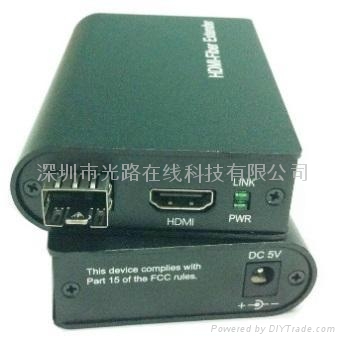

HDMI光纤延长器由一个发射器和一至四个接收器组成，发射器和接收器间用光纤连接（可选石英光纤或塑料光纤）。HDMI光纤延长器内置MJPEG格式影像压缩/解压缩引擎，支持最高解析度 1080p。发射器将输入的HDMI信号转换成适合以太网传输的数据流，由光纤界面传输到远端；接收器接收这些数据流，解压缩后恢复成HDMI信号，在电视机或显示器上显示相应影像。传输载体为光纤，信号为标准的以太网信号，因此传输距离远，抗干扰能力强，在传输过程中不会因环境干扰而影响图像质量。





产品基本参数：

支持标准		HDMI 1.2， HDCP 1.1 ，DVI 1.0  (单通道) IEEE 802.3u
影像压缩格式		MJPEG  (TX)
影像解压缩格式		MJPEG  (RX)
支持时钟频率		25MHz - 165MHz
支持影像解析度		○1920X1080 @ 30fps ○1600X1200 @ 30fps ○1280X1024 @ 60fps ○1280X720 @ 60fps	○1024X768 @ 75fps ○800X600 @ 85fps ○720X480 @ 60fps ○640X480 @ 85fps
光纤类型	塑料光纤	2.2mm (默认) 或 1.5mm (可选)
	石英光纤	取决于光纤类型
传输距离	塑料光纤	最大80米 (取决于光纤和收发模块类型)
	石英光纤	取决于光纤和收发模块类型
工作温度范围		0 ～ +40℃
存储温度范围		-20 ～ +85℃
工作湿度范围		10% ～ 90 % RH (无冷凝)
存储湿度范围		5% ～ 90 % RH (无冷凝)
工作电压		DC 5.0V±5%
功耗	单光口	TX ：< 3W；RX: < 3W
	四光口	TX ：< 6W
尺寸 * (长x宽x高)	单光口	TX & RX ：105 mm x 67.5 mm x 24mm
	四光口	TX ：105 mm x 120 mm x 27mm

备注：*尺寸不包括收发模块突出部分。

产品规格和内容,如有更改,恕不另行通知。





产品选择：

发射器 / TX ：HDMI 输入 / 光纤输出

A： 1-HDMI 输入 / 4-SFP 输出

B： 1-HDMI输入 / 4-POF 输出

C： 1-HDMI输入 / 1-SFP 输出

D： 1-HDMI输入 / 1-POF 输出

接收器 / RX ：光纤输入 / HDMI 输出

A： 1- SFP输入/ 1- HDMI 输出

B： 1- POF输入/ 1- HDMI 输出
