• 概述

在线钠离子监测仪适用于测量水溶液Na+浓度值、pH值和温度的在线分析测量仪器，也可用于测量其它离子选择性电极的电极电位。适用于火力发电厂锅炉给水、饱和蒸汽、过热蒸汽及阳床出水等场合的钠离子浓度在线连续监测。

DWG-2038型采用三电极测量系统，包括pNa测量电极、pH复合电极和温度电极。pH复合电极主要是用于监测被测水样碱化效果。温度电极用于实现测量过程的温度自动补偿。

DWG-2038型采用全中文操作界面，直观易用。

• 技术参数：

①  电源电压： AC 220V

②  输出信号： 两路0～20mA（范围可选）电流信号

              对应钠离子浓度值为 0～100ug/L

（或设置值）。（其中一路为选配）

③  测量范围： Na+  0.2ug/L～23000mg/L

pNa  0.0pNa～8.00 pNa

mV   ±1000 mV

pH   0～14 pH

温度 5～85℃

④  基本误差： Na+ pNa     ±2.5% FS

                         pH         ±0.1pH

                         mV         ±1mV

                         温度       ±0.3℃

⑤  温补范围： 5～65℃   温补误差： ±3%

⑥  重现性：   ±2.5% FS

⑦  稳定性：   ±2.5% FS/24h

⑧  数据掉电保存时间：>10年

• 仪器的组成及安装方法

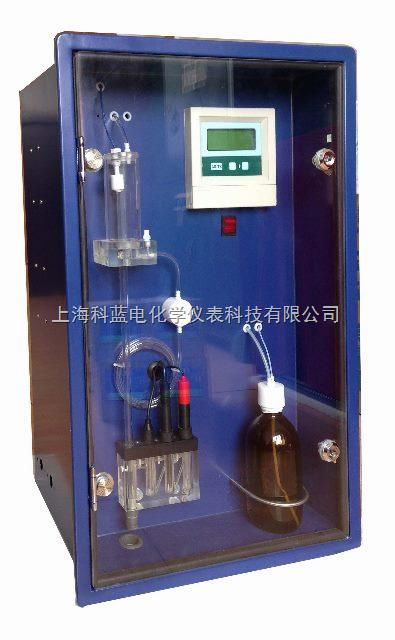

整套仪器由一台DWG-2038型钠离子监测仪主机和测量流路组成。

测量流路系统包括由pNa测量电极、pH复合电极、温度电极共同构成的测量池；水样溢流加碱杯；标样瓶；碱液瓶；空气泵以及连接管路等。

（一）钠表的安装

1：在安装表盘开405×665mm方孔，将钠表表箱镶嵌其中；

2：在表箱上下边缘与表盘配钻四个∮6mm安装孔（钻孔尺寸位置如图所示），并用M5螺丝﹑螺母将表箱与表盘固定及连接。

3：用仪器所配的塑料软管，通过表箱底部过孔，连接到排废水管接头，另一端连接到表盘的排水管，用于溢流和被测量水样的排出。

4：用∮6乳胶管或塑料软管，从水样取样端连接到仪表底部的水样入口接头，用来将被测水样接入仪器测量系统；

5：将钠电极套好O型密封圈，按钠电极位置插入测量池内，适度旋紧电极套管，以不漏水为准；

6：将PH电极套好O型密封圈，按PH电极位置插入测量池内，适度旋紧电极套管，以不漏水为准；

7：将温度电极套好O型密封圈，按温度电极位置插入测量池内，适度旋紧，以不漏水为准；

8：将各电极插头穿过过线孔，与监测仪主机后面各端子连接，注意PH电极和钠电极的Q9插头不要插错，并顺时针旋转一定角度，将其锁紧以防接触不良；

9：将表盘交流电源经1A自动空气开关与钠表的电源端子插头连接，确认连接无误后插入表头电源端子，准备调试运行；
