Innoclock-sg1 系列 GPS/北斗时钟系统内置高性能GPS接收机与北斗接收机，全硬件设计，无风扇，设备稳定可靠。



(1)1个外部参考输入:(a)1个RS232/RS422+1PPS输入,用于外部GPS、北斗接收机；

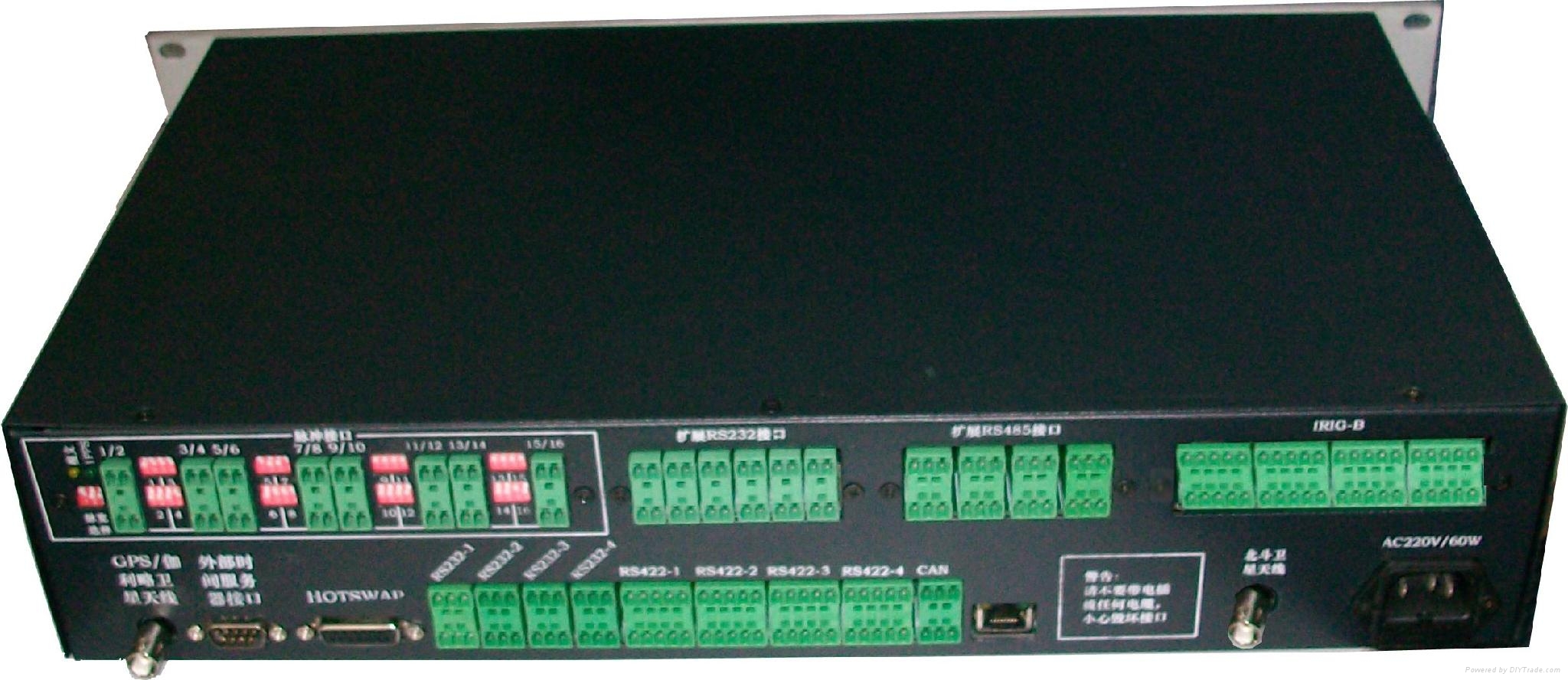

(2) 2U 19”标准机箱，年、月、日、星期、农历、时、分、秒显示；

(3) 输出标准时间信号包括公历(年、月、日、星期、时、分、秒），农历（月，日）；

(4) 时码输出接口：

（a）4个RS232接口，可用于计算机校时，也可用于子钟校时，

（b）2个TOD时码接口；

（c）2个IRIG-B码接口；

（d）2个RS422接口；

（e）2个1PPS输出接口

（f）1个CANBUS接口，用于驱动子钟，传输距离不小于10千米，支持双向网管，故障实时报警；

(g)  1个LAN接口，用于计算机网管

(h)  1个10MHZ接口，（选项）

• 时码输出扩展接口：

 （1）16个脉冲接口；

 （2）12个IRIG-B码接口；

 （3）12个RS232码接口；

  (4) 12个RS422码接口；

1. GPS接收模块能指标

(1) 并行12通道，L1波段（1575.42MHz），C/A码（1.023MHz码片速率）＋载波

踪（载波辅助跟踪）自动运行T- RAIM 功能；

(2) 同时跟踪12颗卫星动态性能 速度1550米/秒，加速度9g～12g捕获时间 TTFF典型重捕获时间100毫秒；TTFF典型热启动启动8秒，典型初始化启动38秒；TTFF典型冷启动44秒。（测试温度－30～＋85摄氏度）；

(3) 时间精度：1PPS秒脉冲输出，精度 50nsec（平均）；

(4) 手动时区设置，GMT-12至GMT+13；

2. 设备参数

(1) 电源：AC220V±10%，30W

(2) 工作环境：温度0~45℃，湿度0~90%（不结露）

(3) 存储条件：温度-20~65℃，湿度0~95%（不结露）

3.北斗接收机性能指标

（1）接收机通道： 6

（2）冷启动首捕时间： ≤ 2 秒

（3）失锁重捕时间： ≤ 1 秒

（4）自动定位时间： 3 分钟

（5）自动授时时间： 2 分钟

（6）定位数据更新率： 1Hz 、 8Hz 、 16Hz 可选

（7）定位精度： 小于 100 米 /95% （输入高程误差 10 米）

（8）授时 1PPS 精度： 小于 100 纳秒

（9）动态性能： 3600 公里 / 小时

（10）接口特性： RS-232 电平、波特率可调；

（11）接口协议： 输出满足“ NMEA 0183 ”接口要求的信号；

（12）1PPS 特性： 1Hz 、 TTL 电平、脉冲宽度 31.25 毫秒；

4.设备参数

(4) 电源：AC220V±10%，30W

(5) 工作环境：温度0~45℃，湿度0~90%（不结露）

(6) 存储条件：温度-20~65℃，湿度0~95%（不结露）
