本系列产品是专为低噪声工况而开发的高压高性能子母叶片泵。适用于塑料机械、压铸机械、机床及工程机械等要求噪声较低的液压系统中，其主要特点：

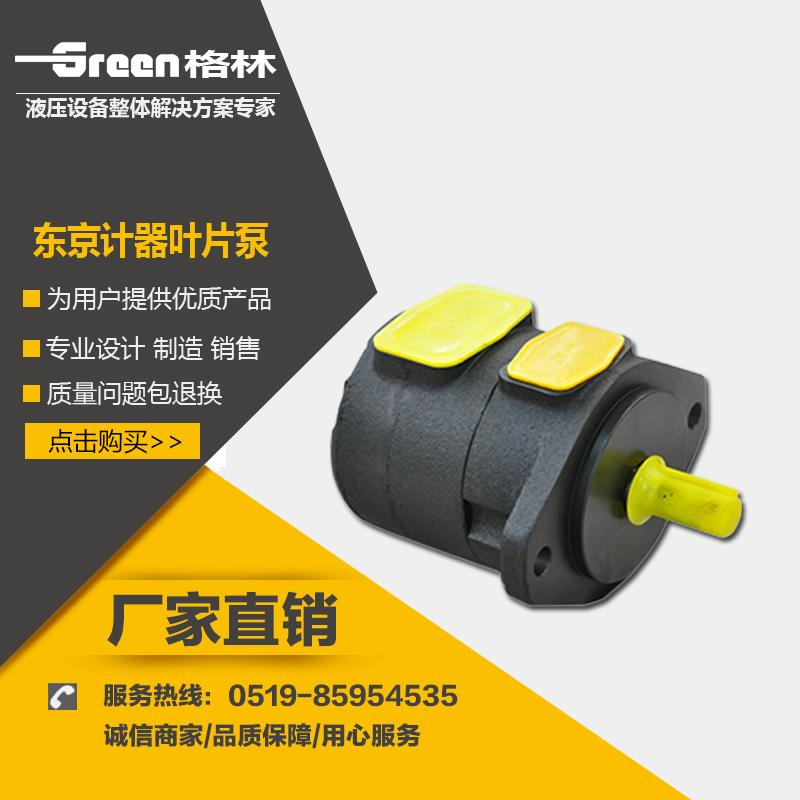

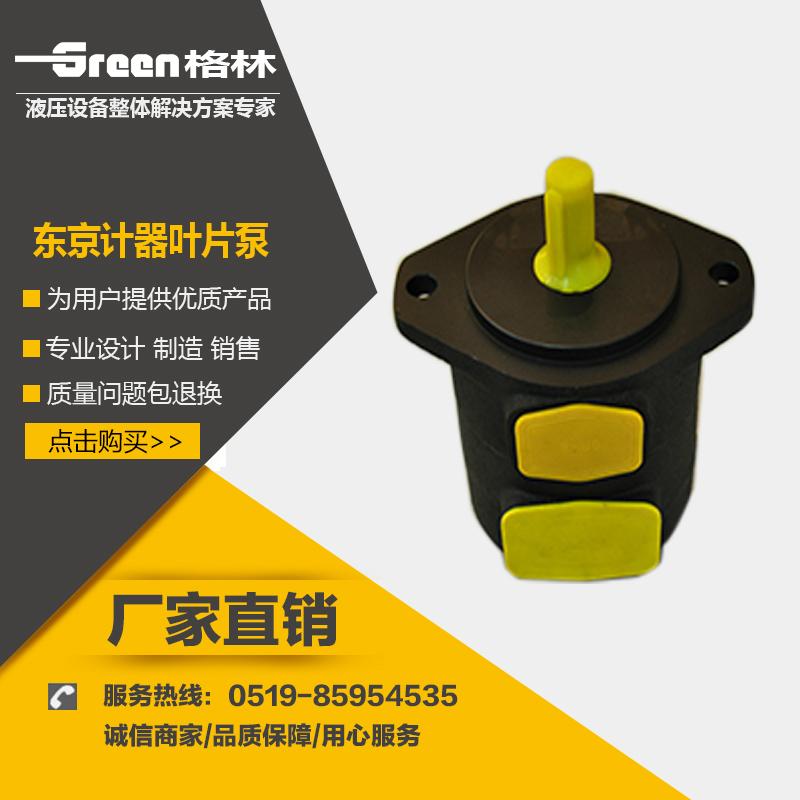

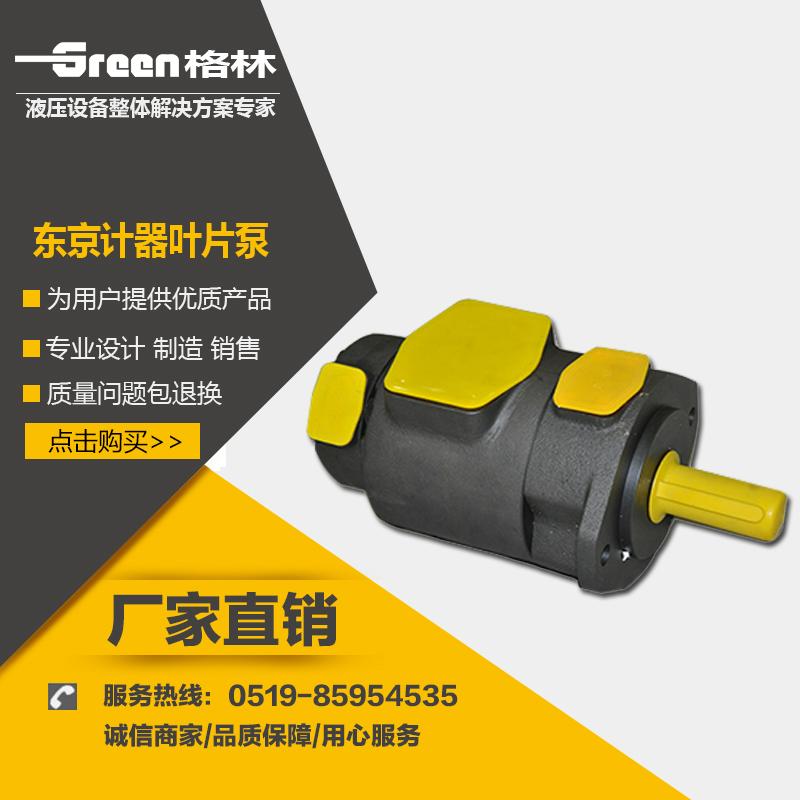

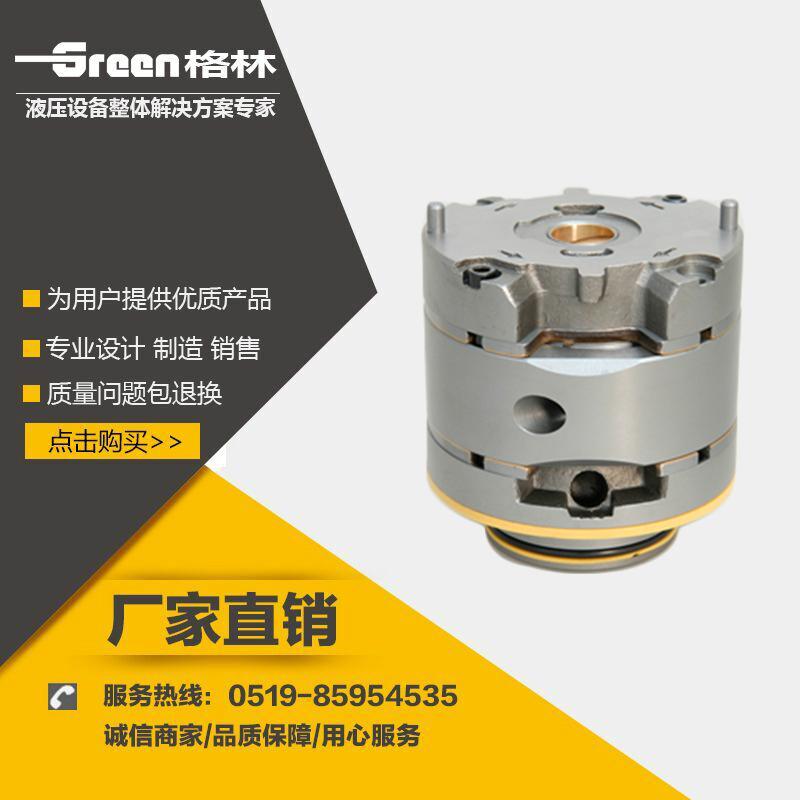

1.泵芯使用V系列子母叶片泵泵芯，工作可靠，使用灵活方便
2.增加了脉动衰竭结构的设计，极大降低了压力的脉动，使噪声更低.
3.使用加厚的外壳设计, 增加了泵的强度和抗振性，同时消音性能更优越。

型号说明

SQP**	*	-*	-*	**	*
系列号	单泵或双泵轴端泵的几何排量代号	双泵盖端泵的几何排量代号	轴伸形式 1- 标准型 86-加强型 11 151 174花键型	出油口位置(从泵盖端看) -*双泵时，P2出油口位置 *-双泵时，P1出油口位置	旋向(从轴端看) L；左旋，右旋时省略

SQP 系列单泵技术参数

系列号	排量代号	几何排量r	SQP		F11-SQP		F3-SQP		最低转速
			使用抗磨液压油或磷酸酯液		使用水乙二醇液		使用油包水乳化液
SQP1	2	7.5	最高压力(MPa)	最高转速(r/min)	最高压力(MPa)	最高转速(r/min)	最高压力(MPa)	最高转速(r/min)
	3	10	14	1800	14	1200	14	1200	600
	4	13
	5	17	17.5		17.5
	6	19
	7	23
	8	27
	9	30
	10	32.5
	11	36
	12	40	16		16
	14	45	14		14
SQP2	10	32.5	17.5	1800	17.5	1200	14	1200	600
	12	40
	14	45
	15	50
	17	55
	19	60
	21	67
SQP3	21	67	17.5	1800	17.5	1200	14	1200	600
	25	81
	30	97
	32	100
	35	112
	38	121
	45	142
SQP4	42	138	17.5	1800	17.5	1200	14	1200	600
	45	147
	50	162
	57	180
	60	193
	66	212
	75	237	14		14

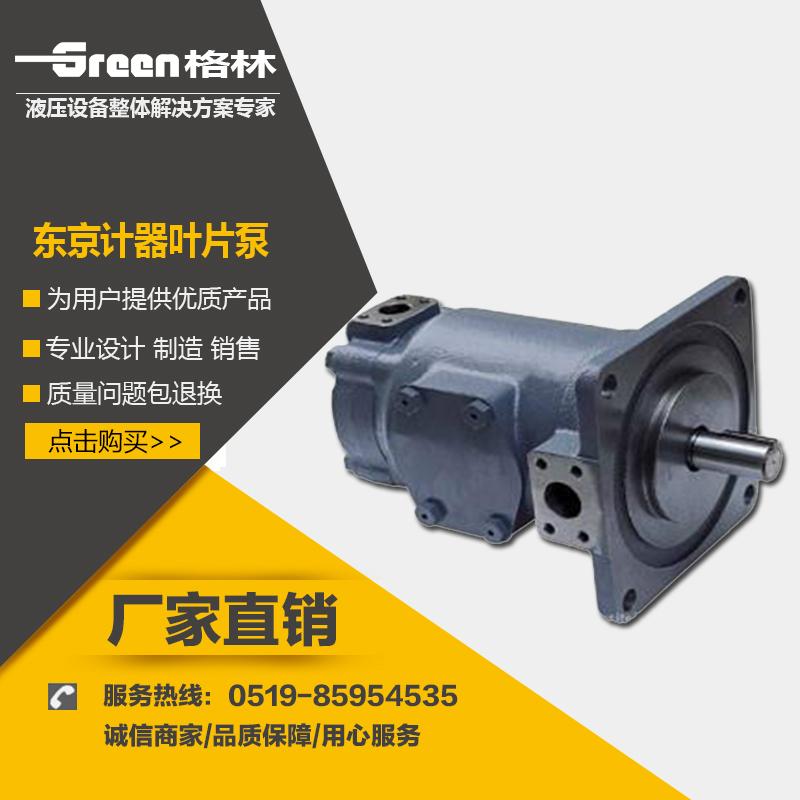

SQP 系列双泵技术参数

系列号	轴端泵排量代号	盖端泵排量代号
SQP21	10、12、14、15、17、19、21	2、3、4、5、6、7、8、9、10、11、12、14
SQP31	21、25、30、32、35、38、45	2、3、4、5、6、7、8、9、10、11、12、14
SQP32	21、25、30、32、35、38、45	10、12、14、17、19、21
SQP41	42、45、50、57、60、66、75	2、3、4、5、6、7、8、9、10、11、12、14
SQP42	42、45、50、57、60、66、75	21、25、30、32、35、38、45
SQP43	42、45、50、57、60、66、75	10、12、14、17、19、21

SQP 系列单泵外形尺寸(mm)

系列号	A	B	C	D	E	F	G	H	I	J	K	L	M	N	O	Q
SQP1	4.775	47.6	1	13	58.7	140	30.1	22.2	22.225	24.465	101.6	31.8	9.5	58.7	32.9	154
SQP2	4.775	52.4	1	16	69.9	160	35.7	26.2	22.225	24.465	127	31.8	9.5	58.7	38.1	182
SQP3	7.95	58.7	1	16	77.7	181	42.8	30.1	34.9	38.56	127	54	9.5	86.4	38.1	211
SQP4	9.54	69.9	1	22	106.3	210	61.9	35.7	38.075	42.38	152.4	50.8	12.7	87.7	42.9	237



系列号	R	S	T	U	V	Z	P	P1	W	X	Y
SQP1	47.8	174	140	146.1	76.2	69.2	31.8	19.1	3/8″-16UNC-2B×19	7/16″-14UNC-2B×21	14.3
SQP2	47.2	213	162	181	81	82.5	38.1	25.4	3/8″-16UNC-2B×19	1/2″-13UNC-2B×22.3	17.5
SQP3	74.6	212.3	183	181	91.5	87.4	50.8	31.8	7/16″-14UNC-2B×22.3	1/2″-13UNC-2B×23.8	17.5
SQP4	73	228.6	273	228.6	273	110.3	76.2	38.1	1/2″-13UNC-2B×23.8	5/8″-11UNC-2B×22.3	23.4

SQP 系列双泵外形尺寸(mm)

进油口设定为C向
45度 A* B* C* D* 方向是除SQP43外P2出油口位置。

系列号	A	B	C	D	E	F	G	H	I	J	K	L	M	N
SQP21	7.95	52.4	0.5	16	88.9	160	47.2	58.7	22.225	24.465	127	31.8	9.5	38.1
SQP31	7.95	58.7	1	16	106.3	181	74.6	86.4	34.9	38.56	127	54	9.5	38.1
SQP32	7.95	58.7	1	16	106.3	181	74.6	86.4	34.9	38.56	127	54	9.5	38.1
SQP41	9.54	69.9	1	22	120.7	210	73	87.7	38.075	42.38	152.4	50.8	12.7	42.9
SQP42	9.54	66.9	1	22	120.7	210	73	87.7	38.075	42.38	152.4	50.8	12.7	42.9
SQP43	9.54	69.9	1	22	130.2	210	73	87.7	38.075	42.38	152.4	50.8	12.7	42.9



系列号	O	Q	R	S	T	U	V	W	X	Y	Z	P	P1	P2
SQP21	101.6	88	269	84.1	162	181	47.6	213	26.2	50.8	22.2	63.5	25.4	19.1
SQP31	114.4	99.5	293	90.5	183	181	47.6	213	30.1	61.9	22.2	76.2	31.8	19.1
SQP32	114.4	109.5	310	90.5	183	181	52.4	213	30.1	61.9	26.2	76.2	31.8	25.4
SQP41	119.3	119.9	323	115	273	228.6	47.6	228.6	35.7	69.9	22.2	88.9	38.1	19.1
SQP42	119.3	135.8	346	115	273	228.6	52.4	228.6	35.7	69.9	26.2	88.9	38.1	25.4
SQP43	133.3	148.4	371	115	273	228.6	58.7	228.6	35.7	77.8	31.1	101.6	38.1	31.8



系列号	a	b	c	d
SQP21	3/8″-16UNC-2B×19.1	1/2″-13UNC-2B×23.8	3/8″-16UNC-2B×19.1	17.5
SQP31	7/16″-14UNC-2B×21.6	5/8″-11UNC-2B×28.6	3/8″-16UNC-2B×19.1	23.2
SQP32	7/16″-14UNC-2B×23.8	5/8″-16UNC-2B×28.6	3/8″-16UNC-2B×19.1	17.5
SQP41	1/2″-13UNC-2B×23.8	5/8″-11UNC-2B×31.8	3/8″-16UNC-2B×19.1	23.4
SQP42	1/2″-13UNC-2B×23.8	5/8″-11UNC-2B×31.8	3/8″-11UNC-2B×19.1	23.4
SQP43	1/2″-13UNC-2B×23.8	5/8″-11UNC-2B×28.6	5/8″-11UNC-2B×20.6	23.4

SQP 系列可选轴伸

系列号	轴伸代号	A	B	c	D	E	F键宽×长
SQP1	1	59	9.53	12.1	22.23/22.20	22.23/22.20	4.76×32
SQP2 SQP21	1	59	9.53	11.1	22.23/22.20	22.23/22.20	4.76×32
	86	78	9.53	11.1	25.37/25.35	25.37/25.35	6.36×50.8
SQP3 SQP3*	1	73.2	9.53	11.1	31.75/31.70	31.75/31.70	7.94×38.1
	86	86	9.53	11.1	34.90/34.87	34.90/34.87	7.94×54
SQP4 SQP4*	1	62	12.7	14.22	31.75/31.70	31.75/31.70	7.94×28.5
	86	87.4	12.7	14.22	38.07/38.05	38.07/38.05	9.54×50.8



系列号	轴伸代号	A	B	E	花键数据（见下表）
SQP1	151	41.1	9.53	27.8	A
SQP2 SQP21	11	44.5	9.53	27.8	A
	174	59.9	9.53	29.2	B
SQP3 SQP3*	11	58.7	9.53	35.1	C
SQP4 SQP4*	11	61.9	12.7	39.6	C



花键数据标记	齿数	径节	大径	小径	成形直径	平齿根配合
A	13	16/32	22.17 22.15	19.03	18.63 18.35	大径配合
B	14	12/24	31.22 31.11	27.48	27.0 26.7	侧配合
C	14	12/24	31.7 31.67	27.2	26.99 26.64	大径配合
