ZW8高压真空断路器

ZW8高压真空断路器
型号:ZW8-12/630-20
品牌:jukong
原产地:中国
类别:电子、电力 / 其它电力、电子
标签︰ZW8真空开关 , ZW8真空断路器 , ZW8-12/630-20
单价: ¥4800 / 台
最少订量:1 台
发送查询
点击这里给我发消息

产品描述

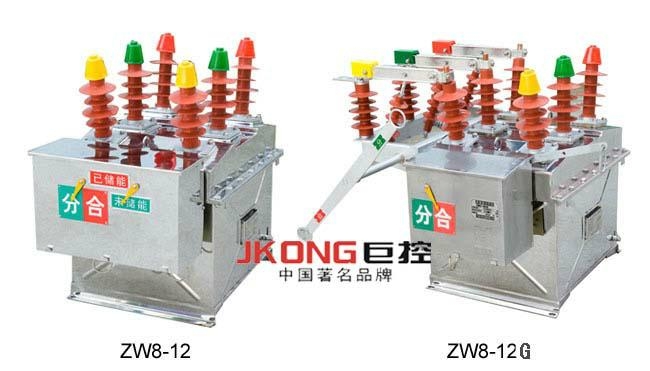

ZW8-12/630-20
ZW8-12G/630-20
ZW8-12/1250-20
ZW8-12G/1250-20
  ZW8-12高压柱上真空断路器是额定电压为12KV的新型户外高压开关设备,主要用于城网和农网的配电系统中,作为分、合负荷电流、过载电流及短路电流之用。ZW8高压柱真空断路器是取代油浸式断路器实现无油化的理想产品。外绝缘采用硅橡胶材料,绝缘可靠,防污秽能力强。
   ZW8-12高压柱真空断路器配用弹簧储能操作机构,可手动操作、电动操作和遥控分合闸操作。可在ZW8真空断路器侧边加装隔离开关,形成户外高压真空断路器一户外高压隔离开关组合电器,增加了可见隔离断口,并具有可靠的联锁操作。根据用户要求,ZW8高压柱真空断路器可与相应的控制器配合组成交流高压真空自动重合器、自动分段器,自备操作电源,是实现配电网自动化的理想设备。采用高压电压互感器结构外置,内置均可。
ZW8-12高压柱上真空断路器使用条件:
  (1)海拔高度不高于1000m
  (2)环境温度上限+40℃、下限-30℃
  (3)风压不超过700Pa(相当于风速34m/s)
  (4)无经常性的剧烈震动
  (5)防污秽等级Ⅲ级
若有特殊使用条件,请申明协商特殊处理。


乐清市巨控电气有限公司为您提供户内外高压真空断路器的产品价格以及质量,
我们真诚为您服务!
ZW8-12/630-20
ZW8-12/1250-25

ZW8-12柱上高压智能真空断路器(俗称看门狗),主要用来开断关合农网、城网和小型电力系统的负荷电流,过载电流、短路电流。该产品总体结构为三相极柱式,三相真空灭弧室置于固封极柱内,利用绝缘材料相间绝缘及对地绝缘,性能可靠,绝缘强度高。重合器型智能断路器。基本型与重合控制器配合适用于易取电源的场合,PT型与重合控制器配合适用于无电源的场合,智能断路器适用于辐射型供电及环网供电系统,帮助系统消除瞬时故障,自动恢复供电,也可隔离永久故障,实现配网自动化。
智能断路器具备1~3次重合闸功能,且重合器参数可以整定;
智能断路器具备合闸涌流控制、过流保护和短路速断三段复合保护的功能,且参数可以连续整定;

智能断路器具备小电流接地保护功能,且参数可以连续整定;
智能断路器既可以实现有线远方控制,也可在杆下无线遥控。用于交流50Hz,电压10~12kV的三相电力系统,作为分断,关合负荷电流之用,它具有过载及短路保护功能,速断保护功能,定时限延时保护功能,自动重合闸功能,还可根据用户需要配装避雷器或隔离开关(即断路器与隔离开关组合,以下简称组合智能型断路器)等.该智能型断路器自备电源,可就近遥控操作,备有CT,PT接口,可满足遥测要求. 断路器有灭弧装置,故断路器能够带负荷操作,不但能操作负荷电流,还能操作故障(短路)电流;断路器有良好的封装形式,故单纯观察断路器,不能直观地确定其是处在闭合或断开位置。
隔离开关没有灭弧装置,虽然规程规定其可以操作于负荷电流小于5A的场合,但其总体属于不能带负荷操作;但隔离开关结构简单,从外观上能一眼看出其运行状态,检修时有明显断开点。

断路器在使用中简称为“开关”,隔离开关在使用中简称为“刀闸”,二者常联合使用。
线路保护配置相对简单
变电站10 kV架空线路保护一般只配置过流、速断、重合闸保护,在小电阻接地系统中再配置两段零序保护。因此,为保证继电保护的选择性和灵敏性,就必须使整条线路都处在保护范围之内,要求线路末端故障时,保护应有足够的灵敏度。这样,就会由于一处故障造成全线停电,并且线路上下级保护呈阶梯性相互配合,在线路末端已经没有保护级差时间,只能失去选择性故障掉闸而致使全线掉闸。

不同的10 kV接地方式
对于消弧线圈接地系统,10 kV配电线路发生线路单相接地故障时不掉闸,只发接地信号。对于小电阻接地系统,10 kV配电线路配置零序保护,单相接地故障时掉闸。
10 kV馈线架空线路故障率高、可靠性差,10 kV馈线的故障率高,可靠性差。
随着用户对安全供电的可靠性要求越来越高, 安装带有微机保护测控,以及通讯模块融为一体的用户分界开关,成为解决配电网上述问题的有效方法之一。

分界断路器的性能和主要作用
我公司的分界断路器其主要功能:运行中自动断开用户侧相间短路故障、自动切除用户侧接地故障,并可用于操作断开故障电流.
分界断路器带有一套外置电压互感器、一套内置电流互感器;有CPU内部处理器和通讯模块;故障跳闸时带有电压判断和故障记忆;具备跳闸闭锁功能。
分界断路器适用于10 kV中性点不接地、经消弧线圈接地或经低电阻接地系统的10 kV架空配电线路与用户(含临时用户)的分界。
自动切除单相接地故障
当用户支线发生单相接地故障时,分界开关自动分闸,甩掉故障支线,保证变电站及馈线上的其它分支用户安全运行。
自动断开相间短路故障
当用户支线发生相间短路故障时,分界断路器立即分闸甩掉故障线路。故障线路被隔离,使馈线上的其它分支用户迅速恢复供电。
快速定位故障点
用户支线故障造成分界开关动作后,仅责任用户停电,并可主动上报故障信息,使电力公司能迅速明确事故点,及时进行现场处理,使故障线路尽早恢复供电。

乐清市巨控电气有限公司
主营业务:电流互感器,电压互感器,真空断路器,隔离开关,负荷开关,高压计量箱,电缆分支箱,高压熔断器

付款方式︰DA
ZW8高压真空断路器 1ZW8高压真空断路器 2ZW8高压真空断路器 3
