Vision in X



管子管板角焊缝X射线棒阳极检测设备MCTS 130A-0.6

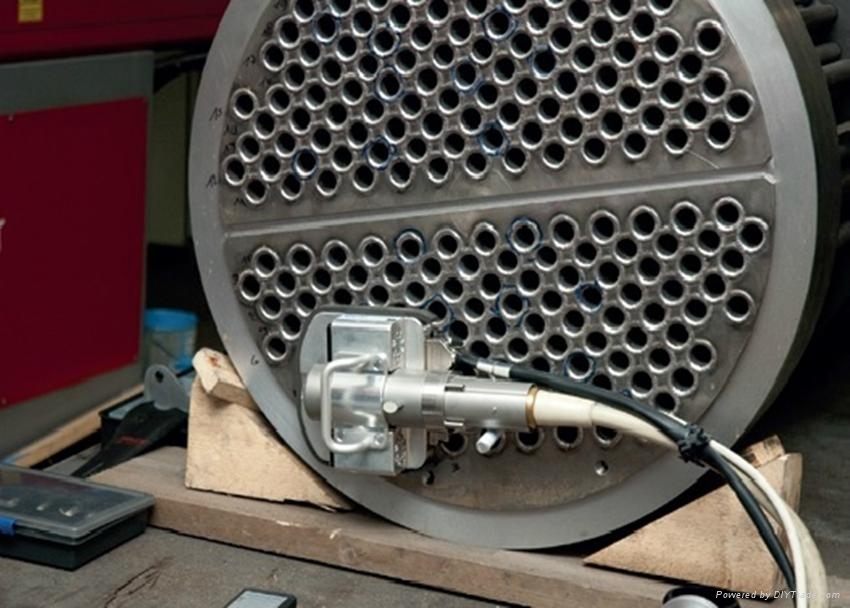

Vision in X管板焊缝数字成像系统

一站工作的计算机图像评估和管理



适用性:锅炉、热电厂等中的热交换器的管板焊缝无损检测。可以对生产的热交换器进行质量监控，也可以对使用中的热交换器进行维护评估。



简介：一站工作的计算机数字成像系统，完全取代传统的胶片成像。同传统技术相比，该系统性能有大幅度提升，并且可用于管径到40mm的金属焊缝检测（例如钢、铝或钛合金）。

已有8年在各领域实际应用经验（包括图像质量及系统可靠性处理）。



优势概览：

        大幅节省人力、时间和物力成本：

可以一个人完成检测工作，不需要胶片显影人员

节省十倍的检测时间（同传统检测相比）

无耗材（没有胶片、没有化学物质及环境问题）

        不使用放射性同位素，所以不存在处理危险性材料（储存及运输放射源）。

       更小的操作空间（2*2㎡ ），仅中断短时间的生产，甚至不需要停止生产。

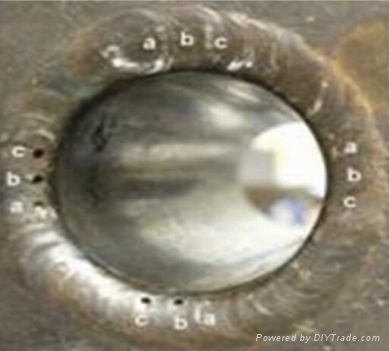

        高灵敏度（可以应用更高检测要求的领域）：可以检测到钛金属焊缝直径0.2mm的气孔及低碳钢直径0.3mm气孔。（对比：传统方法检测只能检测直径0.8mm的气孔）。

        计算机辅助评估及记录。

       检测结果可以立即知晓（生产工艺最优化成为可能）

       100%检测可行性（较小的增加成本，可行的检测时间）



该系统包括：

        定制的高灵敏度高分辨率的探测器

       130KV棒阳级x射线管和配套的高压电源

        用于控制X射线源及探测器，图片处理、显示及评估，存档及报告检测结果的软件。

      笔记本电脑

        存储及运输箱（适用于汽车后备箱）



技术参数：

最大管径：约40mm

检测最小气孔：钢 0.3mm/钛0.2mm
