重锤式水轮机进水液动蝶阀

型号：	Dz741
品牌：	湖高
原产地：	中国
类别：	工业设备 / 机械五金 / 阀门
标签︰	重锤式进水阀 , 水轮机进水阀 , 进水蝶阀
单价：	-
最少订量：	-

发送查询

产品描述

●概述
是应用最广泛的水轮机进水阀，适用于装在水轮机前的压力钢管处。
蝶阀有立轴（活门轴的位置是垂直的）和卧轴（活门轴的位置是水平的）两种型式，立轴蝴蝶阀的下部轴承处容易沉积泥沙，要定期清洗，否则下部轴承会很快磨损，引起活门下沉，因此一般优先选用卧轴蝶阀。蝶阀的主要部件有阀体、活门、阀轴、轴承、密封装置和锁定装置等。

●主要性能参数

公称压力 MPa

0.6

1.0

1.6

2.5

密封试验压力MPa

最高静水头/100

强度试验压力 MPa

0.9

1.5

2.4

3.75

适用温度 ℃

-10℃～80℃

适用介质

水

开阀时间(S)

40~120

可调

关阀时间(S)

DN≤3200时, 40~120 ； DN＞3200时, 40~150

注:因水电站工况复杂,上表列出水电站最高升压水头所接近国家标准规定的标准压力数值仅供选型参考
●结构特点
    ◆靠自身重锤蓄能，无外来能源时可自动关阀。
    ◆密封可靠、流阻系数小。
    ◆采用PLC智能控制系统，可实现文本、触摸屏等多种人性化操作界面 ,可以实现远程、本地控制。
    ◆能按预定程序实现与其他管路设备联动操作。
    ◆具有快、慢可调的关闭功能 ;有截止、止回功能。

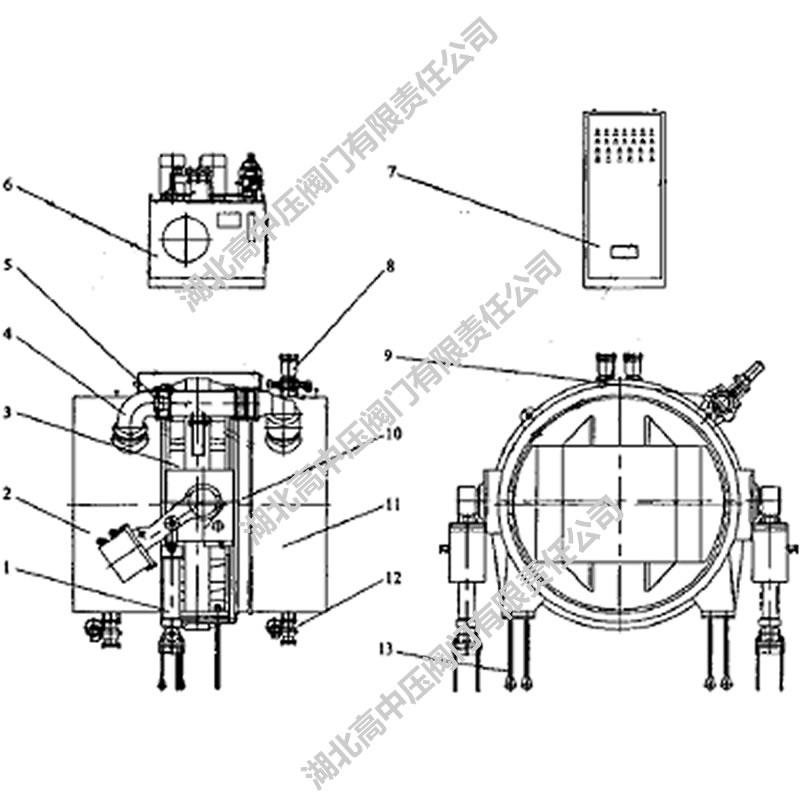

    ◆阀门本体由阀体、活门、阀轴、密封组件等零件组成。
    ◆传动机构主要由液压缸、摇臂、支撑侧板、重锤、杠杆、锁定油缸等连接、传动件组成，是液压动力开、关阀门的主要执行机构。
    ◆重锤式自动保压型系统中，蓄能器用作系统压力的补偿。
    ◆重锤式保压锁定型系统中，蓄能器用作系统压力的补偿和锁定油缸的退锁。
    ◆传动液压缸上设有快关时间调节阀、慢关时间调节阀和快、慢关角度调节阀。
    ◆手动泵用于系统调试和特殊工况下的阀门启闭。
    ◆液压站、电控箱与阀门本体可以是整体式安装，也可以分开安装。一般为整体式安装。
    ◆流量控制阀用于开阀时间调节。
    ◆液压系统电磁换向阀控制特征一般为正作用型，即：电磁阀得电蝶阀开阀、失电蝶阀关阀；反之则为反作用型，即电磁阀失电蝶阀开阀、得电蝶阀关阀。常规配套电磁换向阀为正作用型，采用反作用型应在订货时说明。
