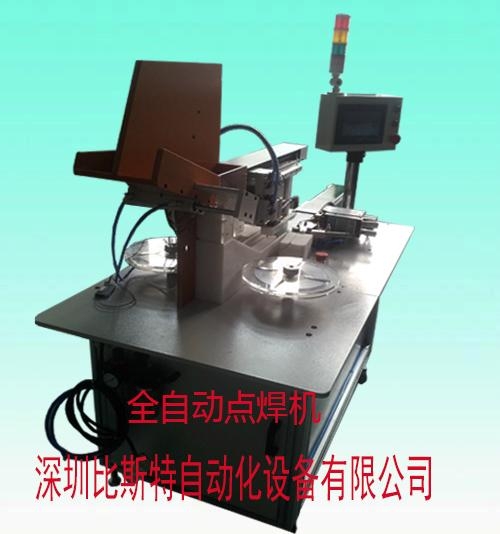

全自动点焊机,移动电源自动点焊机,18650电池组自动点焊机

全自动点焊机,移动电源自动点焊机,18650电池组自动点焊机
型号:BT-280Y
品牌:比斯特
原产地:中国
类别:工业设备 / 其他工业设备
标签︰点焊机 , 全自动点焊机 , 移动电源点焊机
单价: ¥120000 / 台
最少订量:1 台
发送查询

产品描述

BT-280Y移动电源全自动点焊机技术参数
 机台型号  BT-280Y  机台名称   移动电源全自动点焊机
 适合电芯类型   圆柱形锂电池  使用电源

 3KW,220V交流电输入,50HZ



 适用范围





 移动电源18650电芯的串并组合,多并组合,实现连续全自动点焊



 使用气压

 0.4-0.8Mpa

 点焊主机

 标配宝龙MC30点焊主机贰台

 上料方式

 采用料斗上料

 生产效率

  1芯,1000-1050个/小时                               5芯并,340-360组/小时

  2芯并,680-720组/小时                               6芯并,300-320组/小时

  3芯并,600-650组/小时                               7芯并,240-270组/小时

  4芯并,400-450组/小时                               8芯并,220-240组/小时





   移动电源全自动点焊机价格


  12-13万元/台(参考价格)




设备特点:



1、适用范围:移动电源18650电芯的串并组合,多并组合,实现连续全自动点焊。

2、控制器件:7.5寸触摸屏,4轴PLC编程器,750W伺服和步进电机

3、镍带采用盘形镍带,减少浪费

4、设备调试简单,易学易懂,换型号一般设定3个参数即可

5、采用料斗上料,即整盒电芯上料,方便效率高

6、设备自带故障报警,根据提示清除故障

7、电芯正负极同时点焊焊,节约时间成本

8、镍片长度可自由设

9、特配定制宝龙机MC30
12.进料区域长度800MM,可同时摆放9组4芯待点焊电芯

13.成品出料区域长度800MM

14设备自带故障报警,根据提示清除故障

点焊机原理:
点焊机系采用双面双点过流焊接的原理,工作时两个电极加压工件使两层金属在两电极的压力下形成一定的接触电阻,而焊接电流从一电极流经另一电极时在两接触电阻点形成瞬间的热熔接,且焊接电流瞬间从另一电极沿两工件流至此电极形成回路,不伤及被焊工件的内部结构。






设备详解图:
BT-280Y自动点焊机细节图
BT-280Y移动电源自动点焊机详解图
全自动点焊机进料结构图解
点焊效果实拍:
18650电池组点焊效果6芯并联18650电池组点焊效果3芯并联
18650电池组点焊留长镍片18650电池组点焊2芯并联留长镍片

付款方式︰先付部分货款
