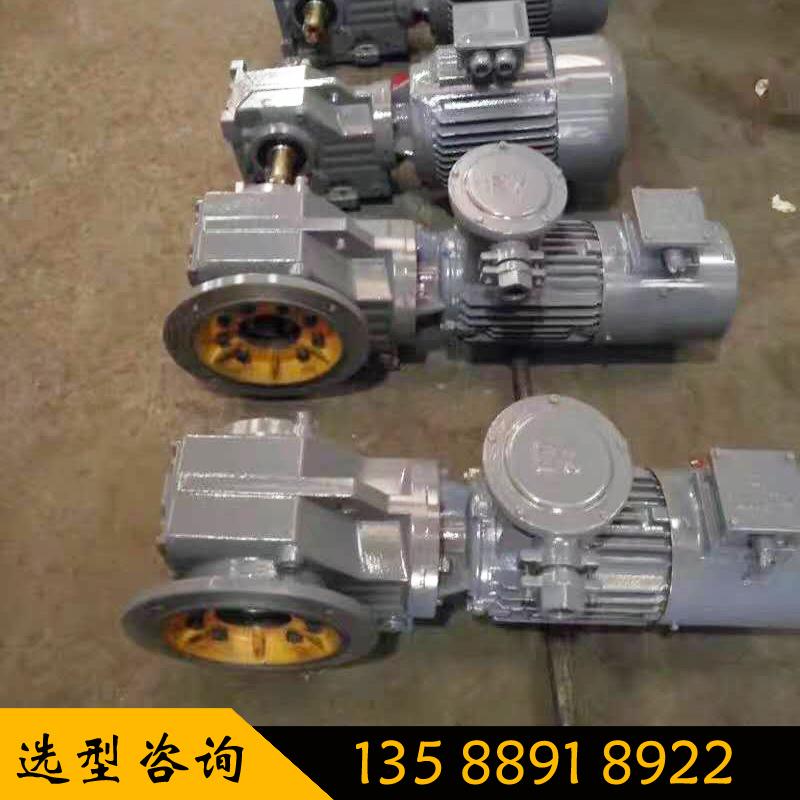

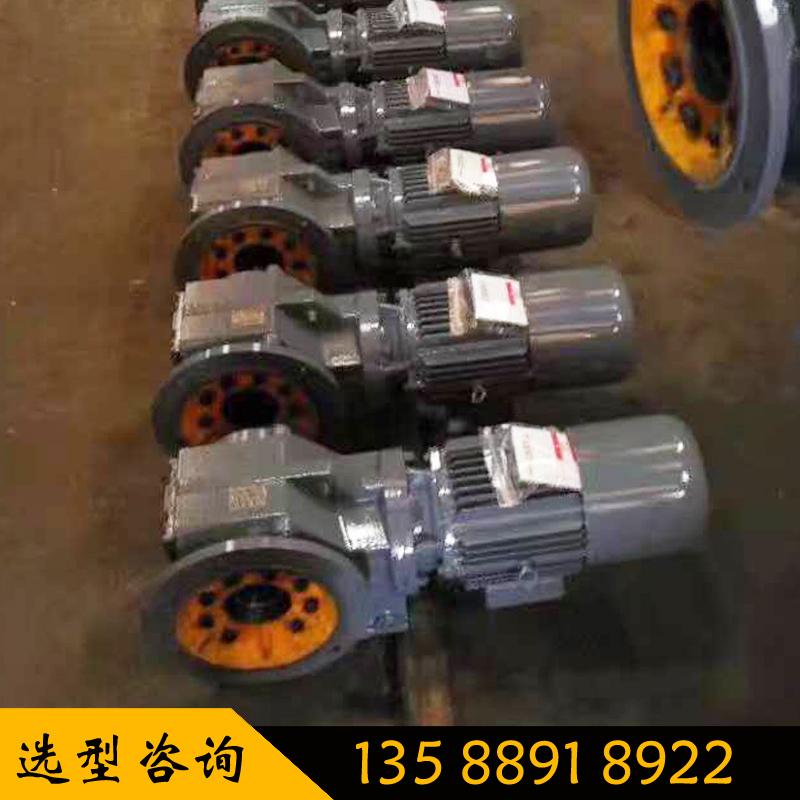

产品概述：
    1、K系列螺旋锥齿轮减速机结合国际技术要求制造，具有很高的科技含量。
    2、节省空间，可靠耐用，承受过载能力高，功率可达200KW以上。
    3、能耗低，性能优越，减速机效率高达95%以上。
    4、K螺旋锥齿轮减速机振动小，噪音低，节能高。
    5、选用优质段钢材料，钢性铸铁箱体，齿轮表面经过高频热处理。
    6、经过精密加工，构成了斜齿轮、伞齿轮、锥齿轮传动总成的减速机配置各种类电机，形成机电一体化，完全保证了减速电机产品使用质量特征。

技术参数：
    功 率：0.18KW～200KW
    转 矩：10N·m～58500N·m
    输出转速：0.08～263r/min



上海贞熙传动-减速机K系列齿轮减速机使用范围: 传动功率0.12KW~200kW；速比：3.5~13459；输出扭矩：155~50000N.m

上海贞熙传动-减速机K系列齿轮减速机特点: 1、 垂直输出、结构紧凑、硬齿面传递扭矩大、高精度的齿轮保证了工作平稳、噪音低、寿命长2、 安装方式：底座安装、法兰安装、扭力臂安装、小法兰安装。3、 输入方式：电机直联、电机皮带联接或输入轴、联接法兰输入。

上海贞熙传动-减速机K系列齿轮减速机优势: 高度的模块化设计，使全系列使用更少的零件，并可方便的配用各种型式的电动机或其他动力输入。箱体采用整体式高强度的铸造形式，具有很好的刚性和抗振性。齿轮采用低碳合金钢淬火磨齿工艺和修形技术使产品具有更高的承载能力，运行可靠，降低噪音，提高效率。传动比划分细，范围广，组合机型可获得较大的传动比。减速机适合在任意空间角度安装

上海贞熙传动-减速机零件特点：1、 铸造箱体采用高强度灰铸铁和球铸铁，中小型箱体采用整体式结构，刚度好，减震性能优。易于提高轴的强度和轴承寿命，而铸造箱体外形的流线型设计和内部的减噪设计，易于风扇冷却和降低噪声。2、 铝合金压铸外壳，外观美观，重量轻，散热性能好3、焊接箱体在小批量和大型箱体时采用。4、外圆柱齿轮，内齿圈和螺旋锥齿轮采用优质高纯度合金钢，可控渗碳淬火，齿面硬度达58-62HRC，齿面磨削精度5-6级，特殊要求可达3级，齿形齿向进行修行，大大降低噪声，提高了承载能力，重载齿轮还进行齿根修圆，进一步提高了承载能力。5、蜗轮采用锡青铜材质和离心浇铸工艺，保证其强度和耐磨性，提高了寿命。6、 蜗杆采用优质高纯度合金钢材质和渗碳淬火工艺，表面硬度高达 45-50HRC，丝杆采用优质合金钢材质调质处理以及氮化处理500-550HV，并优化设计提高效率。7、 变速机摩擦副采用了耐磨轴承钢。8、轴类采用合金钢材质和调质处理。9、 轴承，油封等标准件采用国内外名牌产品。10、 公司具备良好的装备环境和装备工艺，以及100%严密的检测出厂和定期的型式实验。上海长城减速机厂有限公司产品箱体采用带筋的高刚性灰铸铁，其力学性能不低于GB5675中的HT250，HT200标准，灰铸铁进行自效或人工处理；铝合金箱体采用高强度铝合金材料，其力学性能不低于ZI108标准。

材料牌号	热处理	材料标准号	齿面	芯部
17Cr2NI2Mo	渗碳淬火回火	JT6395-1992	HRC58-62	HRC30-42
20CrMnMOH
20CrMnTiH
GCr15	淬火	GB/3203-1982
42Crmo	调质	GB/3077-1999		HBS255-286
40Cr	调质			HBS241-286
45#	调质	GB/T699-1999		HBS250-280



上海贞熙传动-减速机K系列齿轮减速机应用行业: 模块化、标准化程度高，零部件规格型号少
功率、扭矩、速比覆盖范围广上海长城减速机厂产品广泛应用于塑料包装机械 ，条码设备 ，充填机械，封口机械 ，裹包机械，多功能包装机，贴标机械，清洗机械 ，杀菌机 ，干燥机 ，捆扎机械 ，集装机械 ，辅助包装设备 ，包装生产线，，纸包装机械 ，金属包装机械 ，注塑机，吹膜机，塑料成型机，塑料造粒机，塑料挤出机，塑机辅机，加料再生破碎机，反应罐 ，仪表电器设备 ，压力容器，包装设备 ，传质设备 ，非金属设备，传热设备，反应设备，，混合设备，环保设备，储运设备，干燥蒸发设备，石墨化工设备，造粒制片设备，输送设备，粉碎分级设备，分离过滤设备，果蔬加工设备，酒及饮料生产设备，肉制品加工设备，食品烘焙设备，冷冻食品加工设备，休闲食品加工设备，调味品加工设备，豆、乳制品加工设备 ，罐头食品加工设备 ，炊事设备 ，食品、饮料加工设 ，开槽机，分纸机 ，纸成型机械 ，打孔机，其他纸加工机械 ，油水分离设备，曝气设备，污泥处理设备 ，污水泵 ，杂质泵，污水处理设备 ，起重机 ，压实机械 ，凿岩机械，混凝土搅拌机械 ，装修机械，挖掘机械，桩工机械 ，铲土运输机械 ，路面机械，装载机械 ，钢筋和预应力机械，园林和高空作业机械，市政和环境卫生机械，工程机械配件，其他工程与建筑机械等各个领域。

上海长城减速机厂K系列齿轮减速机输入功率以及最大转矩：

K系列型号	输出轴径（mm）		中心高(mm)	配置功率 (kw)	速比	许用扭矩(Nm)
	实心轴	空心轴
K37	25k6	30	100h13	0.18~3	5.4~106	200
K47	30k6	35	112h13	0.18~3	5.8~132	400
K57	35k6	40	132h13	0.18~5.5	6.6~145	600
K67	40k6	40	140h13	0.18~5.5	7.1~145	820
K77	50k6	50	180h13	0.37~11	7.2~175	1550
K87	60m6	60	212h13	0.75~22	7.1~192	2700
K97	70m6	70	265h13	1.1~30	8.9~175	4300
K107	90m6	90	315h13	3~45	8.7~141	8000
K127	110m6	100	375h13	7.5~90	8.7~146	13000
K157	120m6	120	450h13	11~160	12.7~150	18000
K167	160m6	140	500h13	11~200	17.4~164	32000
K187	190m6	155	600h13	18.5~200	18~180	50000







 TKM 系列斜齿-准双曲面齿轮减速器是我公司自主研发的新一代实用型产品，融合了国内外先进的技术。

·  替代TNRV系列蜗轮蜗杆减速器，效率可提高10~40%左右！

·  ① 采用准双曲面齿轮传动，传动比大。

·  ② 传动效率高，节能环保。

·  ·  ③ 设计精巧，结构紧凑，体积空间小。

·  ④ 铝合金铸造，重量轻。

·  ⑤ 齿轮材料为合金钢，硬齿面，输出转矩大，可靠耐用。

·  ⑥ 可适应全方位安装，应用广泛，使用方便。

型号	传动比i	输入转速n1	效率η
TKM38B	59.71	1400	94%
TNRV063	60	1400	62%



型号	传动组级	传动比	最大电机规格	最大电机功率	最大输出 扭矩	蜗轮蜗杆减速器 型号
TKM28B	2	7.73～58.36	90	1.5	130	TNRV050
TKM28C	3	52.36～291.79
TKM38B	2	7.60～60.50	90	1.5	200	TNRV063
TKM38C	3	52.48～302.52
TKM48B	2	7.48～59.71	100-112	4	350	TNRV075
TKM48C	3	49.18～298.57
TKM58B	2	7.48～59.04	100-112	5.5	500	TNRV090
TKM58C	3	49.18～295.18
