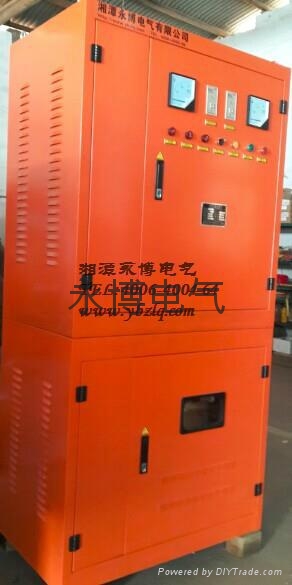

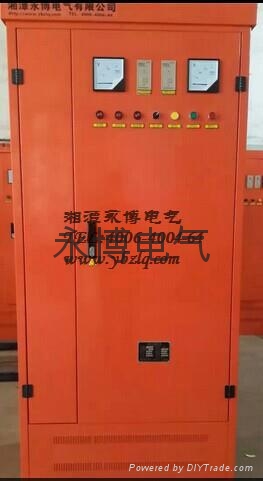

GQA/GTA/KZL矿用一般型牵引整流器/牵引整流柜/矿用一般型架线电机车整流柜
一、产品简介
    本系列产品分为地面和井下使用两种类型，主要供给矿牵引机车、城市无轨电车、地铁等牵引变电所作直流供电电源用。

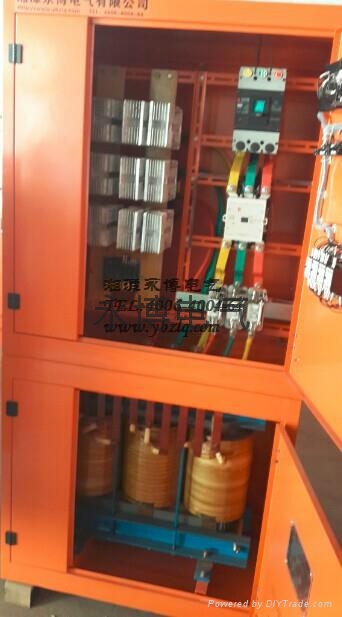

    本系列产品均采用三相桥式整流电路，其整流变压器具有±5%额定电压抽头，改变接线可改变交流输入电压±5%。
    本系列产品分别采用自动空气断路器，过流继电器、热继电器作过电流、相短路保护，交流侧三相均装有避雷器作防雷保护，支流采用阻容吸收装置作过电压保护。
本系列产品分晶闸管和硅整流管两种，晶闸管整流具有自动稳压、稳流和过电流截止跳闸等功能。
整流变压器有一般干式、环氧树脂浇注式和油浸式。
二、型号说明
    老型：G Q A(F) ——       A    /    V－KY
                              KY 矿用一般型
                              额定整流电压（伏）
                              额定整流电流（安）
                              A-自冷(F-风冷)
                              Q-牵引用
                              G-整流
     序号   型 号      输出电压  输出电流     配用电机车型号
      1    GQA-100/115  115V     100A          1.5t-100V
      2    GQA-200/115  115V     200A
      3    GQA-100/275  275V     100A          1.5t-250V 3t-250V
      4    GQA-200/275  275V     200A          3t-250V 6t-250V
      5    GQA-300/275  275V     300A          7t-250V 10t-250V
      6    GQA-400/275  275V     400A          12t-192V
      7    GQA-500/275  275V     500A
      8    GQA-600/275  275V     600A
      9    GQA-100/600  600V     100A          6t-550V 7t-550V
      10   GQA-200/600  600V     200A          10t-550V 14t-550V
      11   GQA-300/600  600V     300A
      12   GQA-400/600  600V     400A
      13   GQA-500/600  600V     500A
      14   GQA-600/600  600V     600A
     新型：G T A(F) ——       A    /    V－KY
                              KY 矿用一般型
                              额定整流电压（伏）
                              额定整流电流（安）
                              A-自冷(F-风冷)
                              T-牵引用
                              G-整流
     序号   型 号      输出电压  输出电流     配用电机车型号
      1    GTA-100/115  115V     100A          1.5t-100V
      2    GTA-200/115  115V     200A
      3    GTA-100/275  275V     100A          1.5t-250V 3t-250V
      4    GTA-200/275  275V     200A          3t-250V 6t-250V
      5    GTA-300/275  275V     300A          7t-250V 10t-250V
      6    GTA-400/275  275V     400A          12t-192V
      7    GTA-500/275  275V     500A
      8    GTA-600/275  275V     600A
      9    GTA-100/600  600V     100A          6t-550V 7t-550V
      10   GTA-200/600  600V     200A          10t-550V 14t-550V
      11   GTA-300/600  600V     300A
      12   GTA-400/600  600V     400A
      13   GTA-500/600  600V     500A
      14   GTA-600/600  600V     600A

     新型：G T A(F) ——       A    /    V－KY
                              KY 矿用一般型
                              额定整流电压（伏）
                              额定整流电流（安）
                              A-自冷(F-风冷)
                              T-牵引用
                              G-整流
     序号   型 号      输出电压  输出电流     配用电机车型号
      1    KZL-100/115  115V     100A          1.5t-100V
      2    KZL-200/115  115V     200A
      3    KZL-100/275  275V     100A          1.5t-250V 3t-250V
      4    KZL-200/275  275V     200A          3t-250V 6t-250V
      5    KZL-300/275  275V     300A          7t-250V 10t-250V
      6    KZL-400/275  275V     400A          12t-192V
      7    KZL-500/275  275V     500A
      8    KZL-600/275  275V     600A
      9    KZL-100/600  600V     100A          6t-550V 7t-550V
      10   KZL-200/600  600V     200A          10t-550V 14t-550V
      11   KZL-300/600  600V     300A
      12   KZL-400/600  600V     400A
      13   KZL-500/600  600V     500A
      14   KZL-600/600  600V     600A
