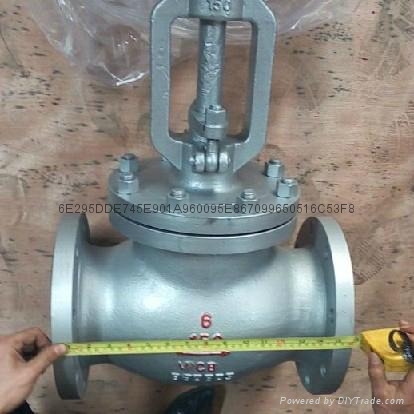

型号: | J41H-150LB |
---|---|
品牌: | 温州瑞通 |
原产地: | 中国 |
类别: | 工业设备 / 机械五金 / 阀门 |
标签︰ | 美标法兰截止阀 , 美标截止阀 , 法兰美标截止阀 |
单价: |
¥120
/ 件
|
最少订量: | 1 件 |
美标法兰截止阀和法兰闸阀是同属一个类型的阀门,区别在它的关闭件是个阀体,阀体绕阀体中心线作旋转来达到开启、关闭的一种阀门。 闸阀在管路中主要用来做切断、分配和改变介质的流动方向。二片式球阀,三片式球阀,是近年来被广泛采用的一种新型阀门。
【详细说明】
主体材料: |
其他 |
适用温度: |
-46℃-550℃ ℃ |
压力范围: |
150LB-1500LB Mpa |
适用介质: |
水,油品,导热油,蒸汽 |
公称通径: |
1/2"-24" mm |
连接形式: |
法兰 |
产品型号: |
J41W-150LB J41W-300LB J41W-600LB J41H-150LB J41H-300LB J41H600LB J41H-900LB |
|
|
【美标法兰截止阀】基本说明
美标法兰截止阀和法兰闸阀是同属一个类型的阀门,区别在它的关闭件是个阀体,阀体绕阀体中心线作旋转来达到开启、关闭的一种阀门。 闸阀在管路中主要用来做切断、分配和改变介质的流动方向。二片式球阀,三片式球阀,是近年来被广泛采用的一种新型阀门。
【美标法兰截止阀】标准
美标法兰截止阀主要有API和ASME标准,ASTM,ASTM是材料标准,不是阀门本身的标准;按美国标准设计,制造,生产、检测的截止阀叫做美标截止阀。[1]
名称 |
美标截止阀 |
设计标准 |
BS1873 JIS B2071-2081 |
结构长度 |
ANSI B16.10,JISB2002 |
配管法兰 |
ANSI B16.5、JIS B2212-2214 |
对焊端尺寸 |
ANSI B16.25 |
检验与试验 |
API598、JIS B2003 |
传动方式 |
手动、电动、伞齿轮动 |
【美标法兰截止阀】优点
美标法兰截止阀在管路中主要用来做切断、分配和改变介质的流动方向。闸阀是近年来被广泛采用的一种新型阀门,它具有以下优点:
1. 流体阻力小,其阻力系数与同长度的管段相等。
2. 结构简单、体积小、重量轻。
3. 紧密可靠,目前闸阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用。
4. 操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。
5. 维修方便,闸阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。
6. 在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。
7. 适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用, 球旋转90度时,在进、出口处应全部呈现球面,从而截断流动。
【美标法兰截止阀】安装与维护注意事项
美标法兰截止阀按其通道位置可分为直通式,三通式和直角式。后两种闸阀用于分配介质与改变介质的流向。三片式球阀安装与维护应注意以下事项:
1.要留有阀柄旋转的位置。
2. 不能用作节流。
3带传动机构的球阀应直立安装。
美标法兰截止阀,美标闸阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞。闸阀开关轻便,体积小,可以做成很大口径,密封可靠,结构 简单,维修方便,密封面与球面常在闭合状态,不易被介质冲蚀,在各行业得到广泛的应用。
美标法兰截止阀是一种比较新型的闸阀类别,它有着自身结构所独有的一些优越性,如开关无摩擦,密封不易磨损,启闭力矩小。这样可减小所配执行器的规格。配以多回转电动执行机构,可实现对介质的调节和严密切断。广泛适用于[wiki]石油[/wiki]、[wiki]化工[/wiki]、城市给排水等要求严格切断的工况。
【美标法兰截止阀】结构特点
、 启闭无摩擦。这一功能完全解决了传统[wiki]阀门[/wiki]因密封面之间相互摩擦而影响密封的问题。
2、 上装式结构。对装在管道上的阀门可直接在线检查与维修,能有效减少装置停车,降低成本。
3、 单阀座设计。消除了阀门中腔介质因异常升压而影响使用安全的问题。
4、 低扭矩设计。特殊结构设计的阀杆,只需配一个小手把阀门就能轻松启闭。
5、 楔形密封结构。阀门是靠阀杆提供的机械力,将球楔压到阀座上而密封,使阀门的密封性不受管线压差变化的影响,在各种工况下密封性能都有可靠保证。
6、 密封面的自清洁结构。当球体倾离阀座时,管线中的流体沿球体密封面成360°均匀通过,不仅消除了高速流体对阀座局部的冲刷,也冲走了密封面上的聚积物,达到自清洁的目的。
此类阀门安装在管道上要水平
【美标法兰截止阀】参数规格
美标法兰截止阀适用于公称压力150LB~1500LB,工作温度-29~550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等.
美标法兰截止阀标准
设计与制造 Design and Manufacture |
结构长度 Face to face/ End to end |
法兰尺寸 Flange Dimension |
对焊连接尺寸Butt welding dimension |
压力-温度 Pressure Temperature Lating |
试验-检验Inspection and Test |
ANSI B16.34 BS1873 |
ANSI B16.10 |
ANSI B16.5 |
ANSI B16.25 |
ANSI B16.34 |
API 598 |
美标法兰截止阀-压力试验
公称压力PN(Lb)
|
强度试验
|
气密封试验
|
气密封试验
|
|||
Mpa |
Lbf/in2 |
Mpa |
Lbf/in2 |
Mpa |
Lbf/in2 |
|
150 |
3.0 |
430 |
2.2 |
315 |
0.4-0.7 |
60-100 |
300 |
7.7 |
1110 |
5.7 |
815 |
||
600 |
15.3 |
2220 |
11.3 |
1630 |
||
900 |
23.0 |
3330 |
17.0 |
2445 |
||
1500 |
38.4 |
5560 |
28.2 |
4080 |
||
2500 |
64.0 |
9255 |
47.0 |
6790 |
美标法兰截止阀-主要零件材料及性能
体、盖 |
阀杆 |
密封面 |
垫片(环) |
填料 |
工作温度 |
适用介质 |
WCB |
2Cr13 |
13Cr
|
增强柔性石墨
|
柔性石墨
|
≤425 |
水
|
WC1 |
38CrMoAl 25Cr2MoV |
≤425 |
||||
WC6 |
≤540 |
|||||
WC9 |
≤570 |
|||||
C5 C12 |
≤540 |
|||||
CF8 |
F304 |
≤200 |
酸
|
|||
CF8M |
F316 |
|||||
CF3 |
F304L |
|||||
CF3M |
F316L |
美标法兰截止阀-主要尺寸和重量
DN |
150Lb 凸面法兰(RF) 主要尺寸Dimensions(mm) |
重量 Weight |
||||||||
mm |
in |
L |
D |
D1 |
D2 |
b |
n-φd |
H |
D0 |
|
15 |
1/2 |
108 |
89 |
60.5 |
35 |
11.2 |
4-16 |
241 |
100 |
6.9 |
20 |
3/4 |
117 |
98 |
69.9 |
43 |
12.7 |
4-16 |
241 |
100 |
9.8 |
25 |
1 |
127 |
108 |
79.2 |
51 |
14.2 |
4-16 |
242 |
125 |
13.5 |
32 |
11/4 |
140 |
117 |
89 |
63 |
16 |
4-16 |
280 |
160 |
19.5 |
40 |
11/2 |
165 |
127 |
98.6 |
73 |
17.5 |
4-16 |
286 |
160 |
28.5 |
50 |
2 |
203 |
152 |
120.7 |
92 |
19 |
4-19 |
368 |
200 |
18 |
65 |
21/2 |
216 |
178 |
139.7 |
105 |
22.4 |
4-19 |
387 |
200 |
30 |
80 |
3 |
241 |
190 |
152.4 |
127 |
24 |
4-19 |
411 |
250 |
41 |
100 |
4 |
292 |
229 |
190.5 |
157 |
24 |
4-19 |
454 |
250 |
64 |
125 |
5 |
356 |
254 |
216.0 |
186 |
24 |
8-22.5 |
455 |
350 |
86 |
150 |
6 |
406 |
279 |
241.3 |
216 |
25.4 |
8-22.5 |
541 |
350 |
113 |
200 |
8 |
495 |
343 |
298.5 |
270 |
28.4 |
8-22.5 |
651 |
450 |
178 |
250 |
10 |
622 |
406 |
362.0 |
324 |
30.2 |
12-25.4 |
800 |
450 |
270 |
300 |
12 |
698 |
483 |
431.8 |
381 |
32 |
12-25.4 |
1231 |
600 |
350 |
350 |
14 |
787 |
533 |
476.3 |
413 |
35 |
12-29 |
1450 |
600 |
460 |
400 |
16 |
914 |
597 |
539.8 |
470 |
36.6 |
26-29 |
1645 |
600 |
590 |
DN |
300Lb 凸面法兰(RF) 主要尺寸Dimensions(mm) |
重量 Weight |
||||||||
15 |
1/2 |
152 |
95 |
66.5 |
35 |
14.2 |
4-16 |
241 |
140 |
7.7 |
20 |
3/4 |
178 |
117 |
82.5 |
43 |
16 |
4-19 |
241 |
140 |
11.3 |
25 |
1 |
203 |
123 |
89 |
51 |
17.5 |
4-19 |
283 |
160 |
16.8 |
32 |
11/4 |
216 |
133 |
98.5 |
63 |
19 |
4-19 |
320 |
200 |
21.2 |
40 |
11/2 |
229 |
155 |
114.3 |
73 |
20.6 |
4-22.5 |
322 |
200 |
32.6 |
50 |
2 |
267 |
165 |
127 |
92 |
22.4 |
8-19 |
399 |
200 |
25 |
65 |
21/2 |
292 |
190 |
149.4 |
105 |
25.4 |
8-22.5 |
438 |
250 |
30 |
80 |
3 |
318 |
210 |
168.1 |
127 |
28.4 |
8-22.5 |
464 |
280 |
35 |
100 |
4 |
356 |
254 |
200.2 |
157 |
31.8 |
8-22.5 |
565 |
350 |
56 |
125 |
5 |
400 |
279 |
235 |
186 |
35 |
8-22.5 |
614 |
350 |
96 |
150 |
6 |
444 |
318 |
269.7 |
216 |
36.6 |
12-25.4 |
717 |
400 |
120 |
200 |
8 |
559 |
381 |
330.2 |
270 |
41.2 |
12-25.4 |
930 |
500 |
212 |
250 |
10 |
622 |
444 |
387.4 |
324 |
47.8 |
16-28.5 |
1012 |
550 |
330 |
300 |
12 |
711 |
521 |
450.8 |
381 |
50.8 |
16-32 |
1231 |
600 |
472 |
350 |
14 |
762 |
584 |
514.4 |
413 |
54 |
20-32 |
1450 |
600 |
715 |
400 |
16 |
864 |
648 |
571.5 |
470 |
57.2 |
20-35 |
1645 |
600 |
920 |
DN |
600Lb 凸面法兰(RF) 主要尺寸Dimensions(mm) |
重量 Weight |
||||||||
mm |
in |
L |
D |
D1 |
D2 |
b |
n-φd |
H |
D0 |
|
15 |
1/2 |
165 |
95 |
66.5 |
35 |
14.5 |
4-16 |
285 |
100 |
7.8 |
20 |
3/4 |
190 |
117 |
82.5 |
43 |
16 |
4-19 |
285 |
125 |
12.5 |
25 |
1 |
216 |
124 |
89 |
51 |
17.5 |
4-19 |
313 |
160 |
17.5 |
32 |
11/4 |
229 |
133 |
98.5 |
63 |
21 |
4-19 |
328 |
160 |
23.5 |
40 |
11/2 |
241 |
156 |
114.3 |
73 |
22.5 |
4-22.5 |
365 |
180 |
38.5 |
50 |
2 |
292 |
165 |
127 |
92 |
33 |
8-19 |
444 |
200 |
35 |
65 |
21/2 |
330 |
190 |
149.4 |
105 |
36 |
8-22.5 |
483 |
250 |
50 |
80 |
3 |
356 |
210 |
168.1 |
127 |
39 |
8-22.5 |
533 |
250 |
60 |
100 |
4 |
432 |
273 |
216 |
157 |
45 |
8-25.4 |
622 |
350 |
110 |
125 |
5 |
508 |
330 |
266.7 |
186 |
52 |
8-28.5 |
750 |
350 |
200 |
150 |
6 |
559 |
356 |
292.1 |
216 |
55 |
12-28.5 |
800 |
450 |
230 |
200 |
8 |
660 |
419 |
349.3 |
270 |
63 |
12-32 |
927 |
500 |
410 |
250 |
10 |
787 |
508 |
431.8 |
324 |
71 |
16-35 |
1257 |
600 |
625 |
300 |
12 |
838 |
559 |
489 |
381 |
74 |
20-35 |
1468 |
680 |
