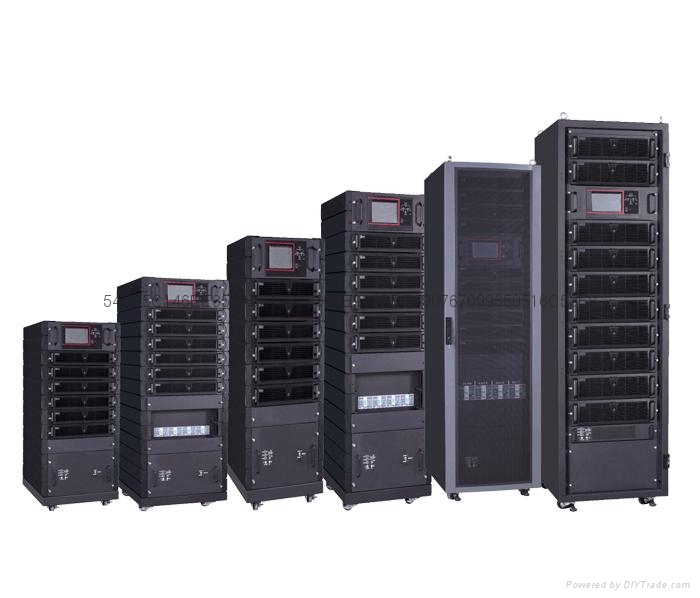

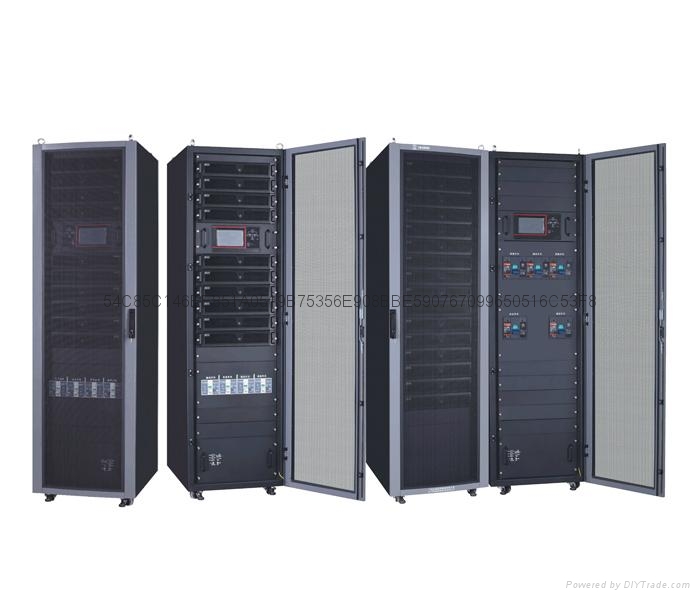

产品简介：

   多制式节能型绿色UPS为冠军模块化UPS的全称，是集当今最先进的科技应用成果，拥有最先进
的尖端技术，以新颖卓越的概念着眼全球电源发展，为推动UPS电源领域的技术进步而诞生的高端产
品，其系列的模块化UPS产品在国内外市场被大批量应用，得到国风外的一致好评。



产品优点：

• 操作方便

  采用模块叠加式、热拔插、多制性、分散逻辑并联、触摸屏操作等业界最先进的技术。
  每一层机架和模块均为独立安装，最有效的解决了产品的扩容和升级，同时也为产品的可生产性
和维护性提供了最简单、最快捷、最可靠、最安全的应用模式，实现了最佳性价比；

• 安全高效

  采用模块化叠加方式，具有多种状态的输入和输出模式供用户选择，方便各种场合下的供电需求，
实现了产品的通用化和多样化；

• 设计合理性

  采用标准2U/3U机箱尺寸，结构设计合理化、可操作性、可维护性、造型美观，便于与计算机、
网络设备等用户设备的外形协调；

• 智能化管理

  采用标准化管理、各模块性能结构统一性，监控部分集中统一管理各模块参数，方便用户对经常
需要操作和记录的部分易管理性，提高了系统的可操作性；

应用范围：

• 电信机房
• IDC中心
• 计算机系统
• 高精度设备





模块化UPS_CPHP系列产品优越性：

产品的多制性：

  完全刷新了UPS系统输入、输出相位固定的单一性，为用户带来前所未有的选择空间和便利。本
产品的输入或输出可以在不同的供电场合下进行不同的配置，以满足所有场合下的供电需求，根据电
源输入情况结构可设置为：三相进三相出、三相进单相出、单相进单相出、单相进三相出4种工作模
式，并保持UPS的总功率不变；
  由于产品具有了多制性，用户无需再去考虑如何进购不同相位或不同容量的其它产品。

强大的扩展性：

  采用了模块叠加式设计，由1至20个额定容量的UPS模块结构而成，可采用热插拔模式随意进行扩
充，实现了投资者“随需应变”的策略，满足了随用户业务发展从而实现了UPS电源的“动态成长”，
既满足了后期的随需扩展，又降低了用户的初期购置成本；
  用户在预计UPS容量时，时常会出现低估或高预计等情况，模块化UPS可有效地解决此类问题，帮
助用户在未来发展方向尚不明确或负载容量不明确的情况下分阶段进行建设和投资。

更强的实用性：

  传统UPS一般采用单机、热备份或者1+1并机的方式，采用单机UPS容易出现单点故障问题，而采
用热备份或者1+1措施不仅会造成较大的经济浪费，而且容错率只有一次，而模块化UPS采用了N+X的
并联方式，用户可以根据自己的负载以及为体现安全性所需要的功率冗余来决定UPS模块数，在性价
比以及可靠性上得到了一个更大的跨跃；
  模块化UPS具有超强的并联功能，是高端UPS技术的领先代表，其平均无故障时间是传统UPS的
1.5倍，平均无重大故障值是传统UPS的3倍，平均修复时间是传统UPS的10倍之多。其极高的可用性
凸显模块化UPS系统本身和用户设施负载受保护时间成倍提升。

更高的可靠性：

  本系列UPS供电系统采用了全冗余技术，消除系统中的单点故障瓶颈，控制技术采用了最先进的
分散逻辑并联控制技术和平均电流控制整流技术、运用三电平逆变的新型概念技术，在降低运行维护
成本的同时也提供了更高的效率、更灵活的机动性及更好的可靠性（其最先进的控制技术我公司均获
得了国家专利保护）。

更高的节能性：

  传统UPS最高的效率一般不到90%，有10%左右的能源将被浪费掉，而本系列UPS的逆变效率高达
96%以上，大幅度的为用户节约了宝贵的能源。

更好的环保性：

  传统UPS电流谐波一般为30%左右，这对市电电网造成了一定的污染，同时也增加了线路的损耗。
本系列导入先进的改良技术，产品的输入功率因数近似于1，输入总谐波失真度小于5%，远低于其它
同类UPS产品，大大减低了电源干扰和市电污染，有效减少了电网负荷和电源损耗。

在线热拨插性：

  采用了最先进的热插拔技术，模块可任意在线投入或退出，无需停电操作，实现了并联系统的在
线维护，攻克了传统UPS转旁路维修的技术难题，使维护超常简便，同时也实现了UPS随意扩展和冗余
两大性能，充分满足用户实际需求。

产品互动性：

  采用了独有的双向互动监控技术，协助用户灵活快捷的对系统危机做出即时处理，通过通信或者
网络做到监控的实时性，免除您的后顾之忧。

模块化UPS N+X配置 = 替您节约投资成本 = 加强系统可靠性 = 您的战略方策



模块化UPS_CPHP系列产品优越性：

  采用了多种国际上最先进的技术，实现了综合集成，具有如下特点和创新：

• 基于三电平的逆变结构，采用全数字化控制技术，提高了逆变效率（电源效率98%以上），降
  低了电磁干扰。该技术的应用为国内同行业中首创；
• 应用模块化并联技术，可实现20个三相、60个单相10kVA的模块并联运行。
• 采用功率因数校正（PFC）的高频整流技术，提高了输入功率因数（>0.99），降低了输入电
  流的谐波失真度（<5%）。
• 实现了多制式运行模式，提高了供电灵性。
• 采用32位DSP技术，具有强大的智能管理和网络化监控功能。

与传统UPS的比较:

序号	项目比较	单机UPS	1+1并联UPS	N+X并联模块
1	输入功率因素	0.7~1	0.7~1	1
2	输入谐波THDI	12~33%	12~33%	5%
3	功率密度	小	高	高
4	可靠度	低	高	超高
5	平均修复时间	1小时以上	2小时以上	10分钟
6	输入/输出进出线方式	固定不能选择	固定不能选择	可根据不同供电场合选择
7	空间占用率	中	大	小
8	扩容性	/	/	高
9	冗余性	/	50%固定	0~90%可选
10	整体性价比	中	低	高



强大的技术支持与服务:

  广东志成冠军集团始终坚持“质量第一、信誉为本”的宗旨，用科技提高质量，靠质量占领市场，
以科学、务实、高效的管理模式提升企业层次。
  目前在全国各大中城市分公司、办事处均配备专职技术人员，提供电话热线服务、网络在线服务、
电子邮件服务、经验丰富的技术支持人员不仅为用户解决各种问题带来了极大方便，更重要的是提高
了志成冠军的技术能力，使我们更加贴切地服务于我们的用户，更好地在第一线为用户提供直接的服
务与支持。



2008北京奥运会馆和国际新闻中心应用案例：



  2008北京奥运会鸟巢等场馆使用了数十套，
国际新闻中心成功使用的UPS其型号及功率为：
CPHP2050、CPHP2080、CPTT250kVA

质量冠军 服务冠军:

志成冠军服务承诺：凡属产品质量问题，自发货之日起，主机均可享有3年免费质保。无论在何处购
买，均可到就近的维修和其他服务站支持。
