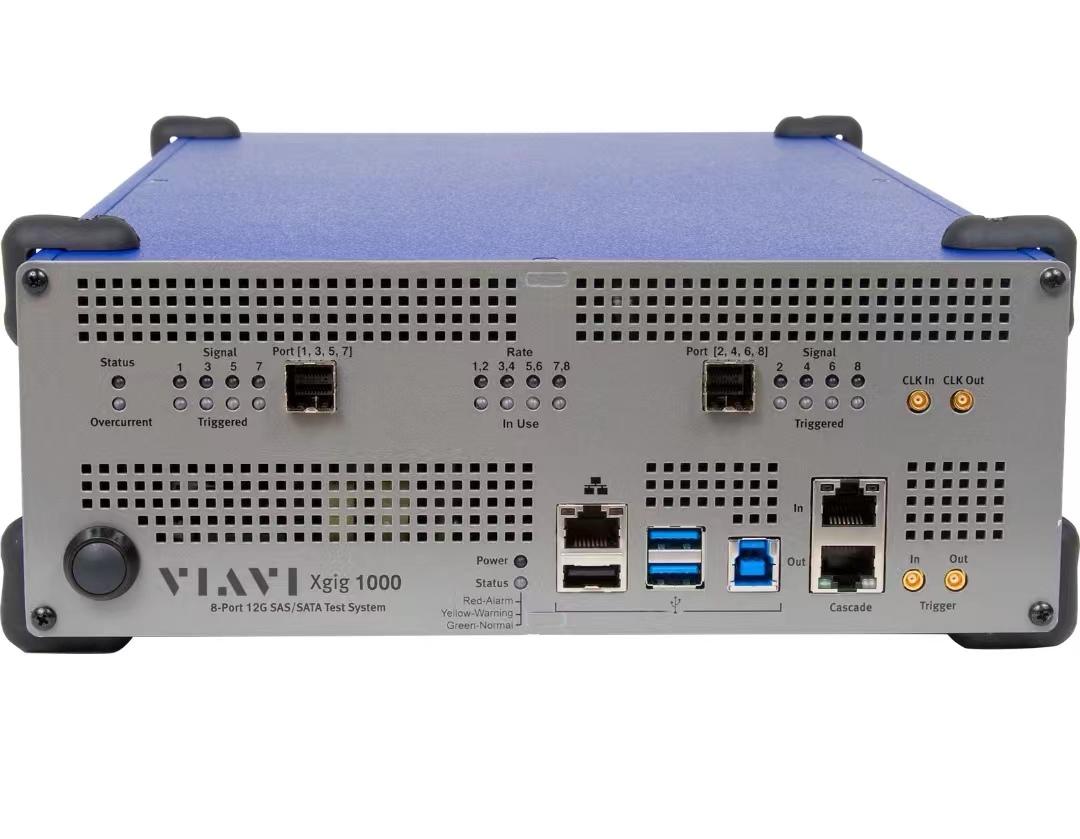

Xgig1000 25/50/100GE 分析仪

Xgig1000 32/128G FC和25/50/100GE 分析仪

适用于所有 SAN/NAS 技术的综合性多协议仪器

Xgig 广泛的功能和灵活度提供了*的网络能见度，便于更轻松地识别和解决问题，加速新产品设计及缩短上市时间。

描述

适用于所有 SAN/NAS 技术的综合性多协议仪器

Xgig 广泛的功能和灵活度提供了*的网络能见度，便于更轻松地识别和解决问题，加速新产品设计及缩短上市时间。

它正是满足您所有 SAN/NAS 技术测试所需的工具：

• *容量跟踪捕捉缓冲 — 可捕获每个 SFP 端口高达 32GB 的流量，每个 QSFP 端口高达 128GB，为开发人员提供足够的跟踪数据，以解决*难以捉摸的问题

• 性能测量 — 以图形方式显示每个活动链路的有用性能统计

• 隐藏不相关数据 — 预设的筛选指令可隐藏流量控制原语而仅显示数据，使开发人员可以专注于特定帧或数据包

• 可调节的有效负荷规模 — 截短有效负荷/帧，减少跟踪规模，以捕获额外帧头信息

• 拖放过滤器 — 通过预定义协议模板，简化过滤器设置

• 交换视图 — 按数据交换分类，总结跟踪

• 协议视图 — 让用户专注于特定协议层

• 定制过滤器 — 过滤器模板编辑器可让用户创建用户定义的协议模板，以实现高级过滤

• SCSI 交换视图 — 通过将交换及相关行为信息隐藏到数据检查工具 (Data Inspector) 窗口中的单一事件，简化跟踪分析

• 协议树视图 — 显示当数据映射到当前协议时的数据树结构

• 直方图视图 — 允许用户关注一小片轨线的领域，更改图形的外观和比例，以及显示/ 隐藏轨线

• 发送器训练视图 — 可进行完全分析，并报告发送器训练期间的超时、错误和累积系数值

• 过滤/搜索/隐藏工具 — 简化显示，允许用户快速访问特定事件，速度极快

主要功能

32/128G FC 功能

• 模拟直通和数字再定时模式

• 针对背板应用支持铜缆

• 全面捕获传送训练过程和分析

• 支持启用 FEC 的流量

• 32 G FC：RS-FEC（条款 91）

25GE 功能

• 基于 25G 以太网 50 GE 联盟标准和 IEEE 802.3by

• 支持捕获自动协商和链路训练

• 支持的 FEC 模式

  • 无 FEC

  • BASE-R FEC（条款 74）

  • RS-FEC（条款 91/108）

• 针对 25 GE 支持所有 DAC 电缆

50GE 功能

• 基于 25G 以太网 50G 联盟标准和 IEEE 802.3b

• 支持捕获自动协商和链路训练

• 支持 BASE-R FEC

• 通道选择器允许将通道合并到 50 GE 链路中

100GE 功能

• 基于 IEEE 802.3bj 规范

• 支持捕获自动协商和链路训练

• 支持 RS-FEC

通过远程管理（以太网/USB）轻松访问和控制测试

Xgig 1000 可以通过 10/100/1000 Mbps 以太网连接进行远程管理。现场工程师和 IT 管理员还可在现场通过 USB 2.0 B 型接口轻松访问 Xgig 1000，让客户 PC 直接连接此装置，便可访问平台状态并更新固件和许可证。

API 实现现有系统的高级自动化和轻松整合

该平台包括一个 API 库（C/C++ 和 TCL）并支持所有函数。API 可让用户编写脚本和自动执行复杂函数，使各个级别的用户只需几次按钮点击便可运行复杂测试。用户凭借设备和协议，便可立即成为*。API 与内部及商用管理控制台无缝集成，控制台可控制和管理设备并直接检索测试结果。这样控制台可访问复杂的 SAN 指标和 KPI。

通过多用户共享优化资源

Xgig 异常灵活，可让多个用户在一个硬件平台上控制不同的端口对，以便同时执行各种测试，从而提高设备效率和技术人员的生产力。任何时候，可有多达 32 名用户同时访问锁定的端口，以查看测试状态或数据。

高级分析

四个 Xgig 测试应用程序提供广泛的网络能见度，以解决*难以捉摸的错误和损害。

• TraceControl 在任意两个端点之间使用智能触发条件集，以记录所有流量（帧和指令集）或特定事件。

• TraceView 使用业界标准的跟踪查看器格式，揭示捕获的跟踪，并添加导航工具，以进行深度包调查。

• 通过显示网络拓扑的问题摘要及报告网络性能统计，Expert自动跟踪分析可加速调试。

• 使用 测试仪功能可让您执行光纤通道和 FCoE 网络的链路预算和负荷平衡。

机架和硬件规格

硬件选项	2 QSFP+ 10/40 GE	4 SFP+ 10 GE，16 G FC	8 SFP+ 10 GE，16 G FC	8 SFP+ 10 GE/16 G FC，2 QSFP+ 10/40 GE
功能/协议	10/40 GE：分析仪和负荷测试仪	4/8/16 G FC：分析仪、*仪、负荷测试仪 10 GE：分析仪和负荷测试仪	4/8/16 G FC：分析仪、*仪、负荷测试仪 10 GE：分析仪和负荷测试仪	4/8/16 G FC：分析仪、*仪、负荷测试仪 10/40 GE：分析仪和负荷测试仪
许可	2 个端口	4 个端口	8 个端口	10 个端口
跟踪缓冲	16 GB		32 GB
机械	尺寸
	高：8.9 厘米（3.5 英寸） 宽：24 厘米（9.5 英寸） 深：38.7 厘米（15.25 英寸） 重量：5.9 公斤（13 磅）		高：8.9 厘米（3.5 英寸） 宽：24 厘米（9.5 英寸） 深：38.7 厘米（15.25 英寸） 重量：6.8 公斤（15 磅）
电源规格	输入电压范围
	100 至 240 VAC，35 A，50-60 Hz
环境	温度
	操作：10 至 40°C（50 至 104°F） 非操作：–40 至 +70°C（–40 至 +158°F）
	湿度
	操作：* 90% 湿度（无冷凝），40°C 非操作：* 95% 湿度，65°C
	振动
	操作：随机振动 1 至 200 Hz，每个轴 30 分钟，2.41 g (rms) 非操作：随机振动 1 至 200 Hz，每个轴 30 分钟，0.3 g (rms) 共振搜索，5 至 500 Hz 扫描正弦，1 倍频程/分钟扫描率，0.75 g，5 分钟共振，4 共振/轴
	电磁合规
	FCC A 类，CE 兼容
	安全性
	UL
电源规格	输入电压范围
	100 至 240 VAC，35 A，50-60 Hz
*系统要求	操作系统
	Windows 2000、XP、2003
	小型配置（*多 16 个端口的同步组）
	Pentium III 800 MHz；* 512 MB RAM，*是 1 GB；至少 40 GB 磁盘空间；100/1000 Mbps 以太网
	大型配置（16 个端口以上的同步组）
