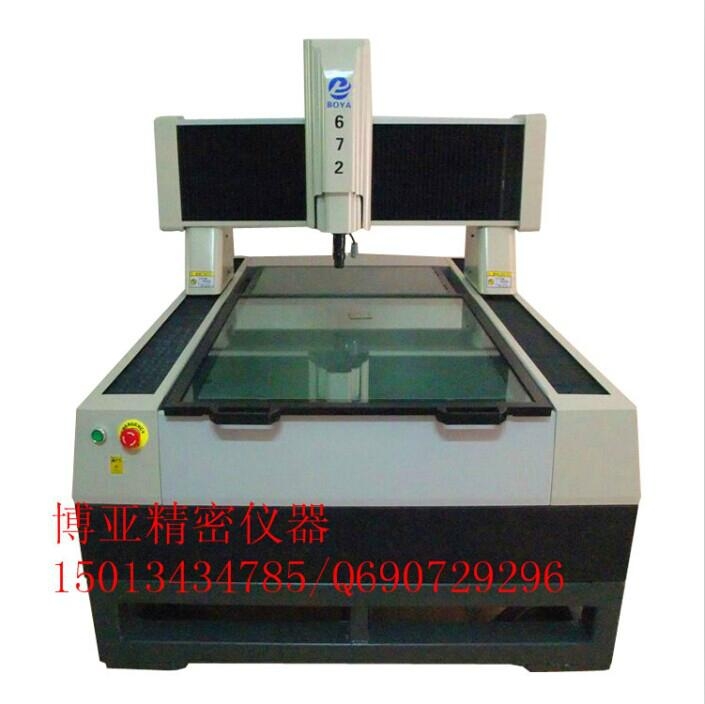

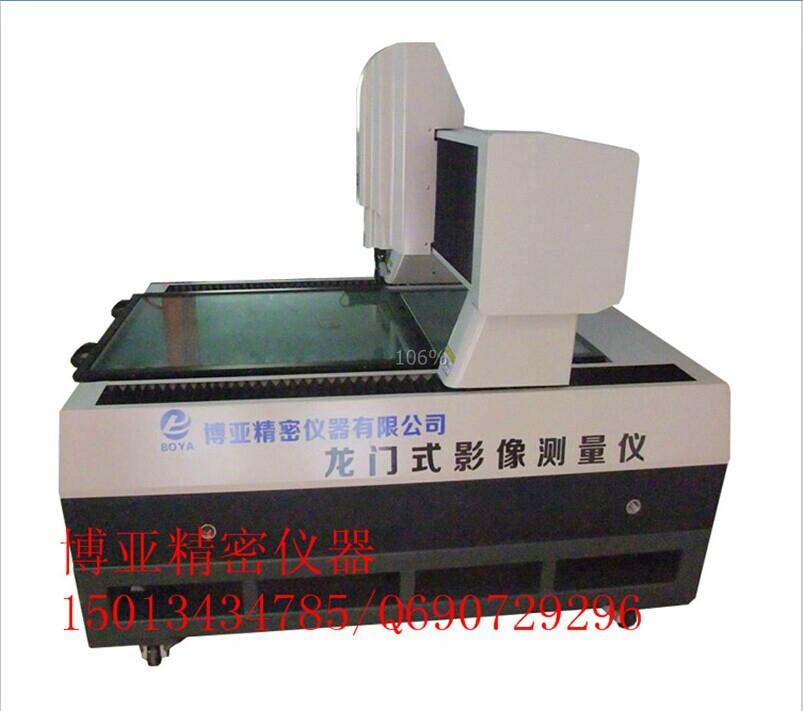

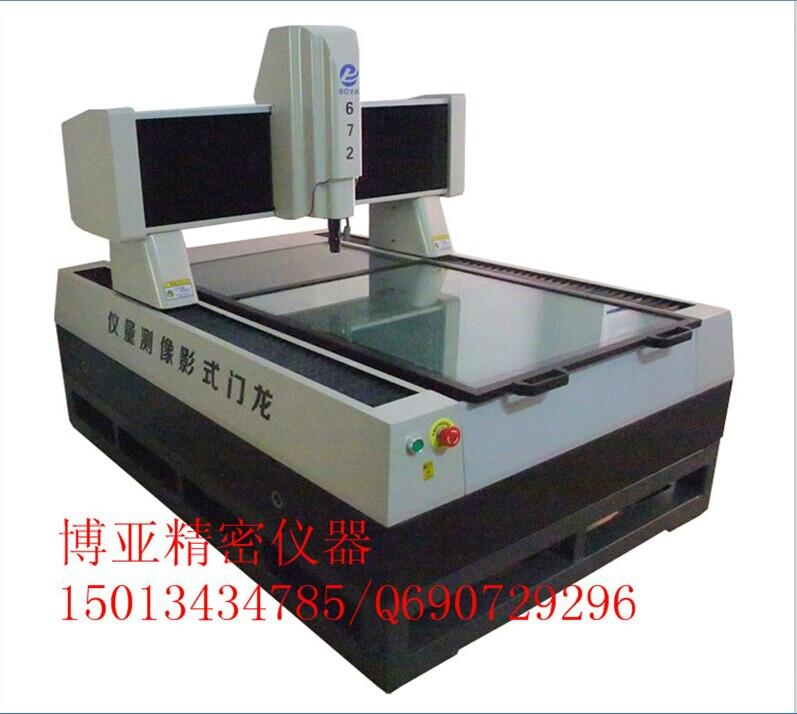

【大行程影像测量仪】基本说明

影像测量仪器的用途十分广泛，其典型测量对象有：

测量各种金属加工件、冲压件、塑料件的直径、长度、角度、孔的位置等；

测量各种dao具、模具、量具的几何参数；

测量印刷电路板上的线条宽度、距离和元件焊装孔的尺寸和位置；

测量各种零件的二维形位误差。

【大行程影像测量仪】产品特点

基本几何测量：测量点、线、圆、圆弧、矩形、多边形、椭圆等。

自动测量功能：自动寻边测量、框选测量、筛选毛边自动寻边快速测量点、线、圆、圆弧等。

组合元素测量：对点、线、圆等进行组合测量，可测量圆心距、圆切线、两线中线、中心点、垂直距离、角平分线、两线交点等。

形位误差测量：测量计算同心度、真圆度、直线度、位置度等形位误差。

坐标系设定:可对原始坐标平移、坐标旋转，针对物件进行摆正，或重设新的坐标系。

对比功能：将几何测量的工件影像图形以DXF格式输出，进行对比测量；也可分别调出AUTOCAD的工程图纸文档与影像DXF文档图形进行重叠对比测量，从而检定工件与标准图纸之间的偏差。

自动对焦功能：设定好对焦灵敏度及精度，系统通过利用Z轴微步移动，以获取多个清晰的Z轴断层图像，并将多个图像合成一个完整图像组合，系统根据图像组合判定出图像最清晰的位置；可有效的减少视觉误差，提高测量的可靠性和重复精度的准确性。

尺寸标注功能：可在绘图区对图形的长度、角度、坐标、半径等进行标注。

检测结果输出：图形及测量结果可用 WORD、EXCEL、DXF、PDF等格式自由输出。

公差设定：可对测量值进行公差设定，以检定工件的测量值与标准尺寸之间的误差。

2D抄数功能：可进行了逆向工程中2D/3D抄数，以便能制作标准的2D工程图及三维模型，为其它五金塑胶模具等逆向工程开发提供了极大的空间。

测量资料统计（SPC）：可根据工件测量要求，自行编辑数据统计表。

【大行程影像测量仪】参数规格

7060规格：

主机体尺寸（mm）：1700*1200*900

工作台面（mm）：800*700

玻璃台面（mm）：745*645

工作行程（mm）：700*600

工作距离(mm)：90

摄象机：彩色1/3″CCD

光栅尺数显解析度(mm)：0.001

X、Y轴线性精度：（3+L/200）μm ，Z轴测量方式：非接触式

光学目镜：1X

放大倍数：20X-180X

变焦物镜倍率：0.7X-4.5X

物方视场：8.2mm-1.2mm/4.1mm-0.6mm

光源系统：LED环形超亮冷光源

机台底座、工作台和立柱材质：高精度花岗岩

载物台承重：20KG

仪器重量：500KG

电源：220V(用电设备要求接地可靠)

【大行程影像测量仪】博亚售后服务

售后技术服务

质保期：在保修期限内因我方原因造成的机器故障，负责免费维修。如果维修未果，则包换产生问题的货物零配或软件，以确保甲方所购货物达到技术协议的相关要求。

质保期外：我公司采取定期回访的售后服务制度，为用户提供相关技术服务。

第一、 我公司负责为用户免费提供计量测试技术咨询服务。

第二、 我公司以成本价终身为用户提供设备保修服务。

第三、 如我公司接到用户设备故障请求服务电话，24小时响应，如有必要48小时内派技术人员赴现场解决问题。

第四、 我公司备有备件库，终身负责为用户以成本价提供备品备件服务。

第五、 我公司负责以优惠价终身为用户提供技术升级、改造等售后增值服务。
