虹润仪表单相LED显示智能电量变送器

虹润仪表单相LED显示智能电量变送器
型号:NHR-D13系列
品牌:虹润
原产地:中国
类别:电子、电力 / 其它电力、电子
标签︰电压表 , 电流表 , 电量变送器
单价: ¥10 / 台
最少订量:1 台
发送查询

产品描述

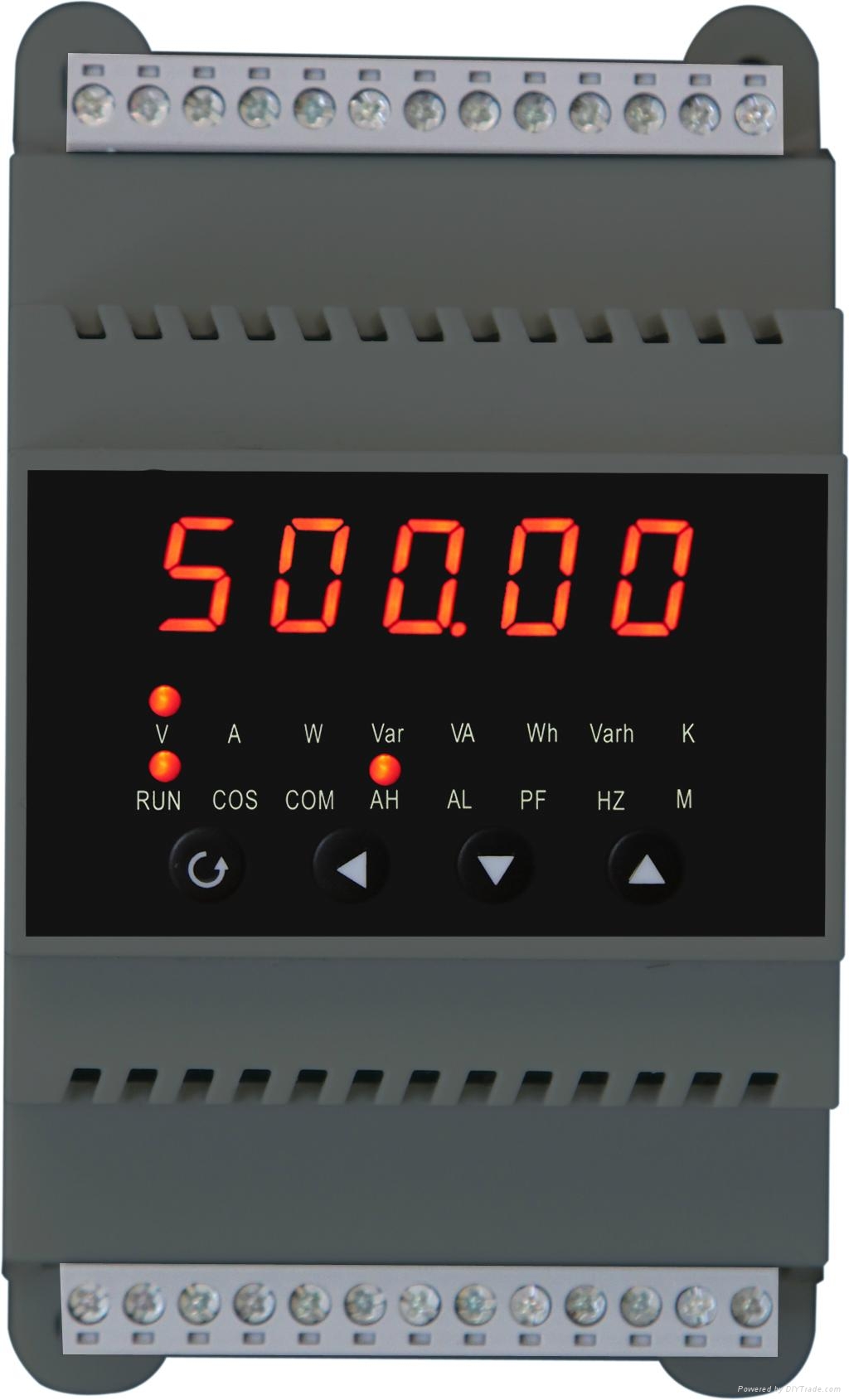

虹润NHR-D13系列单相LED显示智能电量变送器

概述
    NHR-3300系列三相综合电量表为新一代可编程智能仪表,它采用大规模集成电路和高亮度长寿命的LED显示器,应用数字采样技术,对三相电气线路中的相电压、线电压、相电流、线电流、有功功率、无功功率、视在功率、频率、功率因数、有功电能、无功电能及四象限电能等进行实时测量显示与控制,并通过RS485接口或模拟量变送输出接口对被测量电量数据进行远传。产品提供不分相序的接法,使用户在错相的情况下也能得到正确的测量数据;它广泛应用于分布式电力监控系统、变电站综合自动化系统、无人值守变电站、低压智能配电系统、智能型开关柜/配电盘、智能箱变及楼宇自动化系统的数据采集。产品设计遵循电力仪表国标和行标GB/T22264-2008《安装式数字电测量仪表》、JB/T10736-2007《低压电动机保护器》、GB/T15576-2008《低压成套无功补偿装置》、GB/T22387-2008《剩余电流动作继电器》等标准。
    三屏五位LED数码显示
    可直接采集三相交流电压、三相交流电流信号,可测量三相有功功率、三相无功功率、三相视在功率、三相功率因数、三相工频周波、三相谐波及各种电能
    具有模拟量输出、通讯输出和累积电能脉冲输出功能可选
    具有上下限报警功能,带LED报警灯指示
    支持RS485、RS232串行接口,采用标准MODBUS RTU通讯协议
 功能

五位LED数码显示
交流电压、电流、功率因素、工频周波、无功功率、单相功率、三相
平衡功率输入
模拟量、RS-485、RS-232信号、累积电能脉冲输出
带两路报警功能
模块化设计,体积小,功耗低
标准的35mmDIN导轨卡式安装


仪表选型

    7   8   9   10   11   12
D13系列单相LED显示智能电量变送器 NHR-D13 - - - - - -
规格 注释   |

X
Y


|
|
|
|
|
|
|
|
|
|
|
|
|

  |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

  |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

  |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

  |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

A
D
7 <输入>(从列表中选择代码)
代码 类型
液晶显示
8 <输入>(从列表中选择代码)
代码 类型
A 交流电流 (0-5A)
V 交流电压 (0-600V)
W 有功功率
Ep 有功电能
E3p 三相平衡功率(不可切换)
War 无功功率
Eq 无功电能
VA 视在功率
Es 视在电能
COS 功率因素
HZ 工频周波
55 全切换
9 <变送输出>(从列表中选择代码)
代码 类型
X 无输出
0 4-20mA
1 1-5V
2 0-10mA
3 0-5V
4 0-20mA
10 <通讯输出>(从列表中选择代码)
代码 类型
X 无输出
D1 RS-485通讯(Modbus)
D2 RS-232通讯(Modbus)
11 <累积脉冲输出>(从列表中选择代码)
代码 类型
X 无输出
PO 累积脉冲输出
12 <电源>
AC100-265V 50/60Hz
DC24V

型号举例:NHR-D13-V-0-2-X-X-A(V/0-500V)
单相LED显示智能电量变送器,输入信号为0-500V,输出信号为4-20mA,带两路报警输出,供电电源为AC100-265V。

备注:电流输出与电压输出之间是不可切换的,需通过更改硬件完成,订货时请注明清楚;
订货时请在选型后标注输入量程范围;
特殊功能可订制。
