深圳市宸鑫容电子科技有限公司

(深圳)TEL:86-755-85264550

http://www.twCCK.tw

专业生产陶瓷高压贴片电容
0805 X7R 100V、250V、500V系列
0805 NPO 100V、250V、500V系列
1206 X7R 100V、250V、500V、1KV、2KV系列
1206 NPO 250V、500V、1KV、2KV系列
1808 X7R 1KV、2KV、3KV系列
1808 NPO 2KV、3KV系列
1812 X7R 100V、250V、500V、1KV、2KV系列
1812 NPO 330 1KV
1210 X7R 250V、500V、1KV系列　
1210 NPO 250V、500V、1KV系列　
2220 X7R 100V、250V、500V、1KV、2KV系列
2225 X7R 100V、250V、500V、1KV、2KV系列

质量好，价格好，大量库存，欢迎洽购，可订制特殊规格电容，台湾工厂直销，特诚招全国各地代理商手机：13798317255   QQ：2805464388  邮箱：2805464388@qq.com

LED小夜灯杯，蜡烛灯阻容降压专用用贴片高压电容（可替代CBB电容）

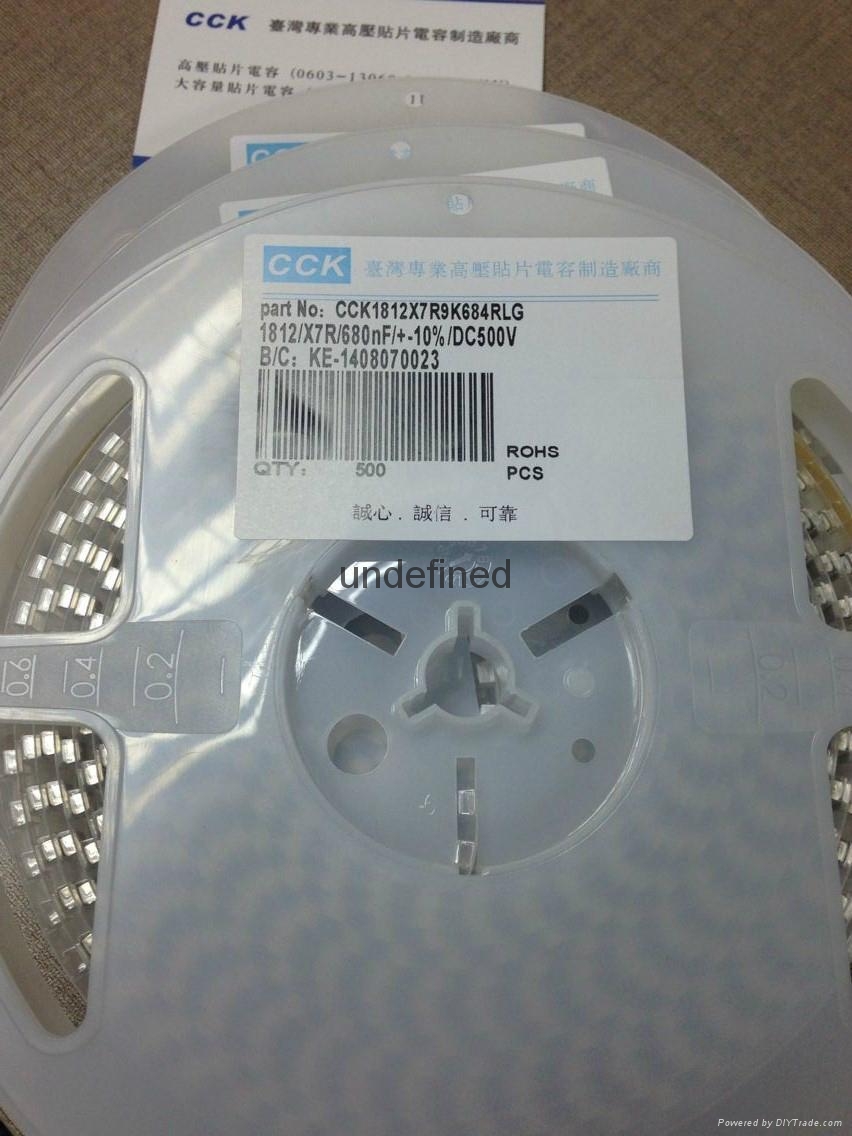

500V 224 1812封装

500V 334 1812封装

500V 474 1812封装

450V 684 1812封装

350V 105 1812封装

200V 155 1812封装

200V 225 1812封装





台湾CCK供应高压贴片电容，价格优惠，质量保证

现诚招全国各地代理



手机：13798317255   QQ：2805464388  邮箱：2805464388@qq.com

1利用贴片陶瓷电容器介质层的薄层化和多层叠层技术，使电容值大为扩大
2·单片结构保证有极佳的机械性强度及可靠性
2极高的精确度，在进行自动装配时有高度的准确性
4因仅有陶瓷和金属构成，故即便在高温，低温环境下亦无渐衰的现象出现，具有较强可靠性与稳定性
5低集散电容的特性可完成接近理论值的电路设计
6残留诱导系数小，确保上佳的频率特性
7因电解电容器领域也获得了电容，故使用寿命延长，更造于具有高可靠性的电源
8由于ESR低，频率特性良好，故最适合于高频，高密度类型的电源

性能参数：

材质NPO(COG).X7R.X5R.Y5V

容量0.1PF-100PF-1NF-1UF-100UF

电压6.3V-100V-1KV-2KV-5KV

封装0805-1206-1210-1812-2220-2225

工作温度范围: -55～125℃

额定电压: 100VDC～3000VDC

温度特性: NPO:≤±30ppm/℃,-55～125℃（EIA：Class I）

X7R:≤±15%,-55～125℃（EIA：Class II）

容量范围: NPO:2pF to 100nF;X7R:150pF to 2.2uF

损失角正切(tanδ): NPO:Q≥1000；X7R:D.F.≤2.5%

绝缘电阻: 10GΩ 或 500/C Ω 取两者最小值

老化速率: NPO:1%;X7R:2.5% 一个decade时间

介质电耐电压： 100V ≤ V ＜500V  :200%

额定电压 ：500V ≤ V ＜1000V :150%

额定电压 ：1000v≤



　　应用范围：

产品广泛用于模块电源、汽车电子，通讯电源，LED照明电源等领域，有着广阔的应用发展前景.

LED灯常用高压贴片电容和大容量贴片电容规格
高压陶瓷贴片电容-可代替传统插件电容缩小电源体积(LED电源专用)
规格主要有:
102/1KV 1206封装
222/1KV 1206封装
472/1KV 1206封装
103/1KV 1206封装
2.2u/100V 1812封装
473/250V 1206封装
473/630V 1206封装
10u/16V 1206封装
10u/25V 1210封装
22u/10V 1206封装
22U/16V 1210封装

以上都为X7R或X5R材质，容量精度为10%
