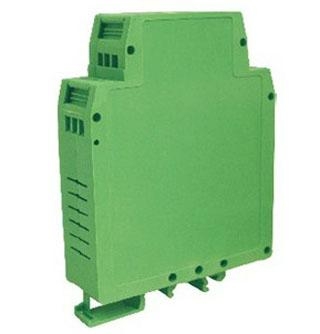

电压或电流信号转频率信号隔离变送器

主要特性:
>>外形尺寸：79x106.7x25mm

>>精度等级：0.1级、0.2级。产品出厂前已检验校正，用户可以直接使用

>>输　　入：0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等

>>全量程范围内极高的线性度（非线性度<0.1%）

>>辅助电源：5V、9V、12V、15V或24V直流单电源供电

>>隔离耐压：2500VDC(1mA,60S)，输入/输出/电源 三隔离
>>工业级温度范围: - 45 ~ + 85 ℃

>>输出信号：0-5KHz/0-10KHz/1-5KHz 等标准信号

>>安装方式：DIN35导轨安装





应用：

>>电力监控、医疗设备隔离

>>工业现场信号隔离及变换

>>模拟信号数据隔离、采集和变换

>>仪器仪表信号收发

>> 4-20mA转0-5KHz信号隔离传输

>>电压或电流等模拟信号转频率信号

>>PLC频率计采集模拟信号

>>信号长线无失真传输

>>非电量信号变送









概述:

  DIN11系列电压或电流信号转频率信号隔离变送器使用非常方便，仅需按接线图接好线，即可实现电压信号或电流信号隔离转换成标准频率信号
     斯瑞特科技研发的电压或电流信号转频率信号隔离变送器产品主要用于0-5V/0-10V/1-5V, 0-10mA/0-20mA /4-20mA等模拟信号的隔离变送，输出一个标准的频率信号，供PLC或其他设备检测，或者通过光纤远传。该变送器采用工业级标准生产，质量可靠，转换精度高。输入、输出和辅助电源之间是完全隔离（三隔离），可以承受2500VDC的隔离耐压。产品采用DIN35国际标准导轨安装方式，体积小、精度高，性能稳定、性价比高，可以广泛应用在石油、化工、电力、仪器仪表和工业控制等行业。
    。

产品选型表：

DIN11  IRT - V(A)□- P□- F□

输入信号				供电电源		输出信号
电压	代码	电流	代码	Power	代码		代码
0-5V	V1	0-1mA	A1	24VDC	P1	0-5KHz (5V电压脉冲)	F1
0-10V	V2	0-10mA	A2	12VDC	P2	0-10KHz (5V电压脉冲)	F2
0-75mV	V3	0-20ma	A3	5VDC	P3	1-5KHz (5V电压脉冲)	F3
0-2.5V	V4	4-20mA	A4	15VDC	P4	0-5KHz (集电极开路)	F4
0~±5V	V5	0-±10mA	A5	用户自定义	Pu	0-10KHz (集电极开路)	F5
0-±10V	V7	0-±20mA	A6			1-5KHz (集电极开路)	F6
0-±100mV	V10	用户自定义	Au			用户自定义	Fu
用户自定义	Vu

产品选型举例：

例 1：输入：0-5V     辅助电源：24V  输出：0-5KHz (5V电压脉冲)  型号：DIN11 IRT-V1-P1-F1

例 2：输入：0-75mV   辅助电源：15V  输出：0-10KHz (5V电压脉冲)  型号：DIN11 IRT-V3-P4-F2

通用参数：

负载能力 ------- 5V电压脉冲输出：≥ 1 kΩ

集电极开路输出：≤ 50mA（5 ~ 30VDC）

响应时间 ------- ≤10mS

辅助电源 ------- DC5V、9V、12V、15V、24V 或用户自定义

功    率 ------- < 1W

工作湿度 ------- 10 ~ 90% (无凝露)

存储温度 ------- -40 ~ +85℃

隔离电压 ------- 2500VDC，1分钟，漏电流 1mA

温度漂移 ------- 50ppm/℃（典型值）

存储湿度 ------- 10 ~ 95% (无凝露)

输入阻抗 ------- 电压输入：≥ 200K

                 电流输入：100Ω

精   度  ------- 0.1%  ,  0.2%

耐冲击电压------- 3KV， 1.2/50us(峰值)

隔    离 ------- 信号输入/输出/辅助电源  三隔离

工作温度 ------- -40 ~ +85℃

引脚定义与接线图：

引脚	名 称	描   述	引脚	名 称	描   述
1	PW+	电源正端	7	IN+	模拟信号输入正端
2	NC	空脚	8	IN-	模拟信号输入负端
3	GND	电源负端	9	NC	空脚
4	OUT+	频率信号输出正端	10	NC	空脚
5	OUT-	频率信号输出负端	11	NC	空脚
6	NC	空脚	12	NC	空脚
