重型机载光电吊舱400
| 型号： | 400 |
|---|---|
| 品牌： | HR |
| 原产地： | 中国 |
| 类别： | 安全、防护 / 监控器材及系统 |
| 标签︰ | 重型机载光电吊舱 , 机载光电吊舱 , 吊舱 |
| 单价： |
-
|
| 最少订量： | 1 套 |
产品描述
重型机载光电吊舱
产品型号：400系列
类 别：无人机吊舱
产品概述：详细说明

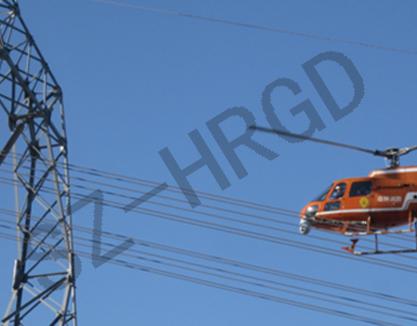

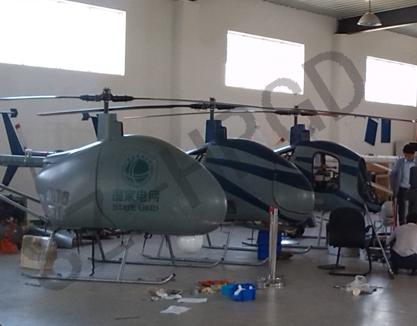

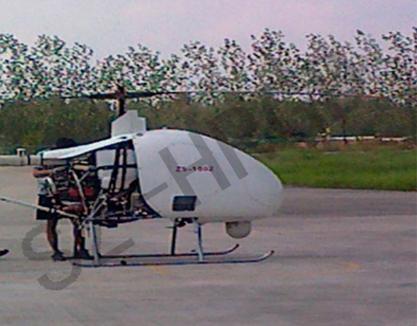

400机载吊舱光电跟踪系统采用高精度四框架稳定平台，可根据用户需求选配连续变焦可见光摄像机、红外热像仪、激光测距仪、数码照相机等多种光电载荷，主要用于机载对陆地及水上目标的搜索、观察、跟踪，满足航拍、飞行导航、侦查等各种应用需求。该产品既可装备于各型直升机、无人机、无人飞艇，也可装备于舰船、车辆载体满足对空、对海使用。
系统特点：
1. 可见光、红外双传感器，支持系统昼夜观察能力。
2. 采用320×256（640×480）非制冷红外焦平面探测器，在完全黑暗的夜晚及有烟雾的情况下对目标进行全天候的观察、搜索和监视。
3. 采用两轴陀螺稳定平台，可有效隔离运动载体的各种振动、起伏、颠簸，消除图像的模糊和晃动。
4. 配备大容量的视频记录仪，可以记录视频数据。
5. 提供标准的通讯接口，方便与无人机、直升机等载体通讯，安装调试方便。
6. 用操作杆可对光电吊舱进行各种工作模式和状态的控制。
主要规格：
|
红外成像系统 |
探测器类型 |
3～5μm、8～12μm制冷型或8～14μm非制冷型探测器可选 |
|||||
|
视场 |
单视场 |
双视场 |
三视场 |
||||
|
5°×4° |
24°×18° |
18°×14° |
|||||
|
4°×3° |
9.2°×7.3° |
||||||
|
2.3°×1.8° |
|||||||
|
图像制式 |
PAL制式，帧频25Hz |
||||||
|
像元 |
320×256（640×480）可选 |
||||||
|
可见光摄像机 |
CCD |
1/3″英寸彩色CCD 、1/4″英寸彩色CCD可选 |
|||||
|
可视角度 |
0.9°～18°(1/3″)、1.8°～36°(1/3″)、2°~57.8°(1/4″) |
||||||
|
图像制式 |
PAL制式，帧频25Hz |
||||||
|
数码照相机 |
传感器像元数 |
3K×4K或4K×5K可选 |
|||||
|
激光测距器 |
测距范围 |
200m～6000m |
300m～10000m |
300m～12000m |
≥12km |
||
|
测距精度 |
±5m |
||||||
|
稳定平台 |
稳定精度 |
≤30μrad（1σ） |
|||||
|
测角精度 |
±0.1°（1σ） |
||||||
|
搜索范围（方位） |
-360°×n |
||||||
|
搜索范围（俯仰） |
-110°~+ 20° 或用户定制 |
||||||
|
俯仰最大角速度 |
≥60°/s |
||||||
|
方位最大角速度 |
≥60°/s |
||||||
|
俯仰最大角加速度 |
≥200°/s² |
||||||
|
方位最大角加速度 |
≥200°/s² |
||||||
|
电气接口 |
视频输出 |
PAL |
|||||
|
通讯控制 |
RS422 |
||||||
|
电源 |
外接电源 |
18~36VDC |
|||||
|
额定功耗 |
≤100W，峰值≤180W |
||||||
|
环境条件 |
工作温度 |
-30～+60℃ |
|||||
|
存储温度 |
-40～+70℃ |
||||||
|
图像跟踪 |
最小跟踪对比度 |
5% |
|||||
|
跟踪速度 |
≥20°/s |
||||||
|
静态跟踪精度 |
≤1像素 |
||||||
|
跟踪算法 |
相关、形心 |
||||||
|
重量 |
≤40kg |
||||||
|
尺寸 |
Φ360mm×550mm
|
||||||
