聚氯乙烯绝缘和护套控制电缆（可出口）
（含普通型、阻燃型、耐火型、低烟低卤阻燃型）

一、产品特点及用途
聚氯乙烯和护套控制电缆适用于交流额定电压Uo/U为450/750V及以下控制、监控回路及保护线路等场合，作为电气装备之间的控制接线。
阻燃控制电缆的主要特点是电缆不易着火或着火时延燃仅局限在一定范围内，适用于对阻燃性能要求较高的场合。
耐火控制电缆的主要特点是电缆除了能在正常的工作条件下传输电力外，电缆在着火燃烧时仍能保持一定时间的正常运行，适用于对耐火特性有要

求的场合。
二、产品标准
本产品按GB 9330—1988标准组织生产，还可按用户要求的其它标准生产。
阻燃型电缆除按上述标准外，其阻燃性能按GB/T 18380.3-2001标准规定分成A、B、C三种不同的阻燃类别，A级类别的阻燃性能最优，用户可根

据需要选用。
耐火型电缆的耐火性能应符合GB/T 19216.21—2003
三、产品型号
普通型电缆型号
KVV-铜芯聚氯乙烯绝缘聚氯乙烯护套控制电缆

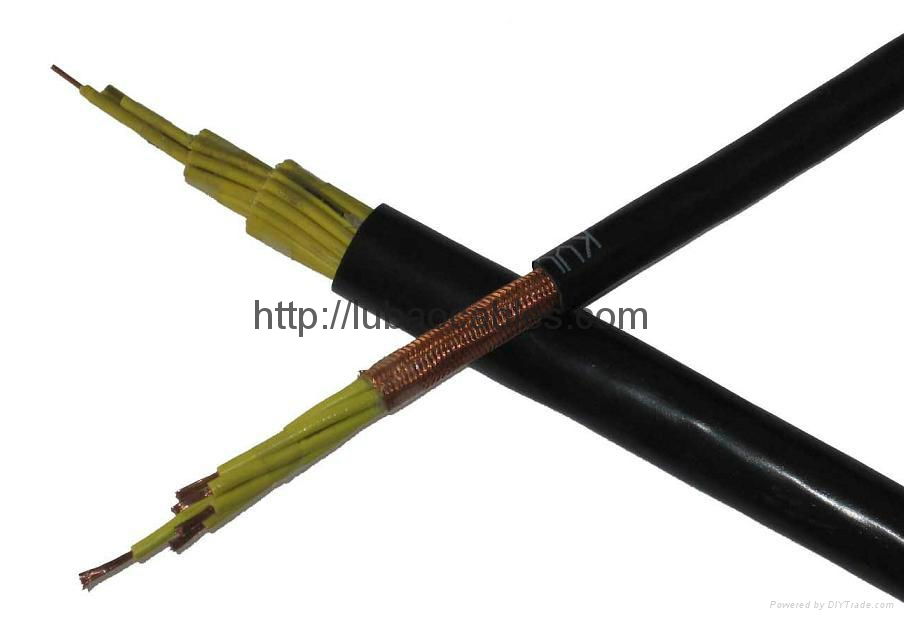

KVVP-铜芯聚氯乙烯绝缘聚氯乙烯护套编织屏蔽控制电缆
KVVP2-铜芯聚氯乙烯绝缘聚氯乙烯护套铜带屏蔽控制电缆
KVV22-铜芯聚氯乙烯绝缘聚氯乙烯护套钢带铠装控制电缆

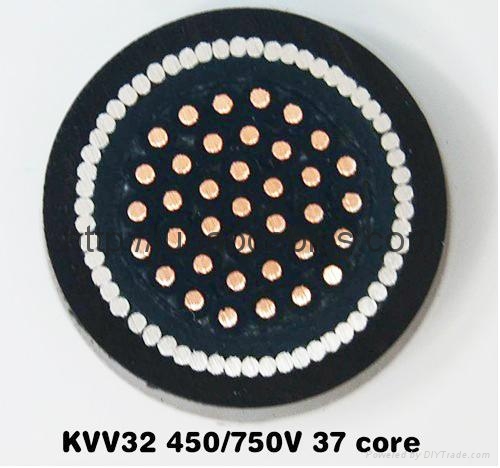

KVV32-铜芯聚氯乙烯绝缘聚氯乙烯护套细钢丝铠装控制电缆
KVVP2-22-铜芯聚氯乙烯绝缘聚氯乙烯护套铜带屏蔽钢带铠装控制电缆
KVVR-铜芯聚氯乙烯绝缘聚氯乙烯护套控制软电缆
KVVRP-铜芯聚氯乙烯绝缘聚氯乙烯护套编织屏蔽控制软电缆
阻燃型电缆型号
在普通型控制电缆型号前加ZA、ZB、ZC
耐火型电缆型号
在普通型控制电缆型号前加N
四、产品使用特性
1．额定电压Uo/U为450/750V。
2．电缆导体的长期允许工作温度为70℃。
3．电缆的敷设温度应不低于0℃，推荐的允许弯曲半径如下：
无铠装层的电缆，应不小于电缆外径的6倍。
有铠装或铜带屏蔽结构的电缆，应不小于电缆外径的12倍。
有屏蔽层结构的软电缆，应不小于电缆外径的6倍。
