型号: | MY-317C |
---|---|
品牌: | 上海茂育 |
原产地: | 中国 |
类别: | 办公、教育 / 教学用具、器材 |
标签︰ | 传感器实训装置 , 检测与转换实训台 , 传感器实验装置 |
单价: |
¥19800
/ 台
|
最少订量: | 1 台 |

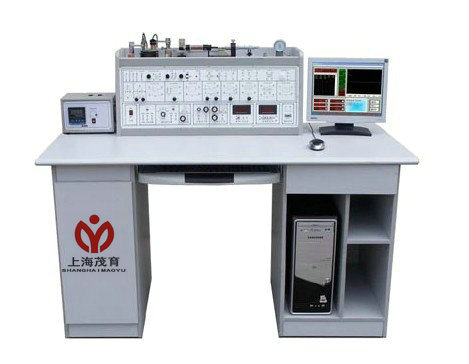

一、MY-317C 传感器与测控技术实验装置主要结构:
本装置由主控台、传感器、实验模块、位移台架、数据采集卡及处理软件、实验台桌六部分组成。
主控台部分:提供高稳定的±5V、±15V、±2V~±10V(可调)、±2V~±24V(连续可调)、直流稳压电源;二组温度电源。主控台面板装有空气开关、电压、频率、转速显示表;温度表,温度控制仪微机电源。低频信号系统源1Hz-30Hz(可调);音频信号源0.4KHz-10KHz;差动放大器,气压表、储气箱;RS232计算机串行接口。
二、传感器与测控技术实验装置技术参数
输入电源 | AC220V 50Hz | 非线性误差 | ≤ 5% |
直流电源 | ± 5V ± 15V | 测量精度 | ≤ 1% |
稳压系数 | ± 1% | 功 耗 | 100VA |
电压纹波 | ≤ 10mV | 输出电流 | 1A |
三、传感器技术指标:
序号 | 实验模块 | 传感器名称 | 量 程 | 精 度 |
1 | 电阻霍尔式传感器 | 电阻式传感器 | ± 2mm | ±2% |
2 | 霍尔式传感器 | ≥ 2mm | 0.1% | |
3 | 电容式传感器 | 电容式传感器 | ±3mm | ±2.5% |
4 | 电感式传感器 | 电感式传感器 | ± 3mm | ± 3% |
5 | 光电式传感器 | 光电式传感器 | 0-2500 转/分 | |
6 | 涡流式传感器 | 涡流式传感器 | ≥ 3mm | |
7 | 温度式传感器 | 温度式传感器 | 0-80℃ | ± 2% |
8 | 磁电式传感器 | 0.5V/m | ||
9 | 压电式加速度传感器 | 压电式加速度传感器 | 1-30Hz | |
10 | 光纤式传感器 | 光纤式传感器 | ≥ 1.5mm | |
11 | 压力传感器 | 压力传感器 | 0-30kpa | ± 2% |
12 | 超声波传感器 | 超声波传感器 | 20-60cm | 1cm |
三、MY-317C 传感器与测控技术实验装置实验内容:
实验一:电阻式传感器的单臂性能实验
实验三:电阻式传感器的全桥性能实验 ㊣实验五:电阻式传感器的震动实验 实验七:变面积式电容传感器特性实验 ㊣实验九:电容传感器的震动实验 实验十一:差动变压器的特性实验 ㊣实验十三:差动变压器的震动实验 实验十五:光电式传感器的转速测量实验 实验十七:接近式霍尔传感器实验 实验十九:涡流传感器的位移特性实验 ㊣实验二十一:涡流式传感器的震动实验 实验二十三:温度传感器及温度控制实验(AD590) 实验二十五:磁电式传感器转速测量实验 实验二十七:压电加速度式传感器的特性实验 实验二十九:光纤传感器的振动实验 实验三十一:压阻式转压力传感器的特性实验 实验三十三:超声波传感器的位移特性实验 |
实验二:电阻式传感器的半桥性能实验
实验四:单臂、半桥、全桥性能实验 ㊣实验六:电阻式传感器的电子秤实验 实验八:差动式电容传感器特性实验 ㊣实验十:电容传感器的电子秤实验 实验十二:自感式差动变压器的特性实验 ㊣实验十四:差动变压器的电子秤实验 实验十六:光电式传感器的旋转方向测量实验 实验十八:霍尔传感器的转速测量实验 实验二十:被测体材质对涡流传感器特性的影响实验 实验二十二:涡流式传感器的转速测量实验 实验二十四:磁电式传感器的特性实验 ㊣实验二十六:磁电式传感器的应用实验 实验二十八:光纤传感器的位移特性实验 实验三十:光纤传感器的转速测量实验 ㊣实验三十二:压阻式传感器的差压测量 ㊣实验三十四:超声波传感器的应用实验 |
备注:带㊣ 号实验为思考实验
