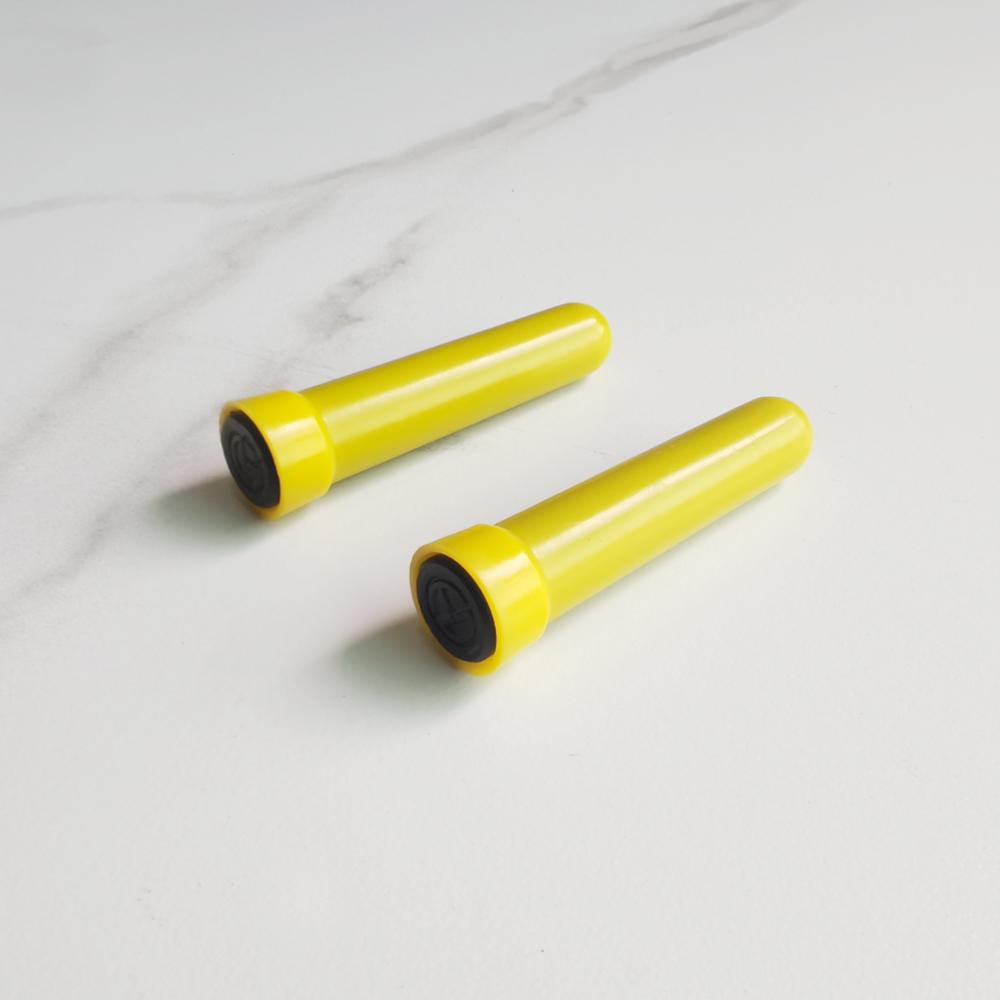

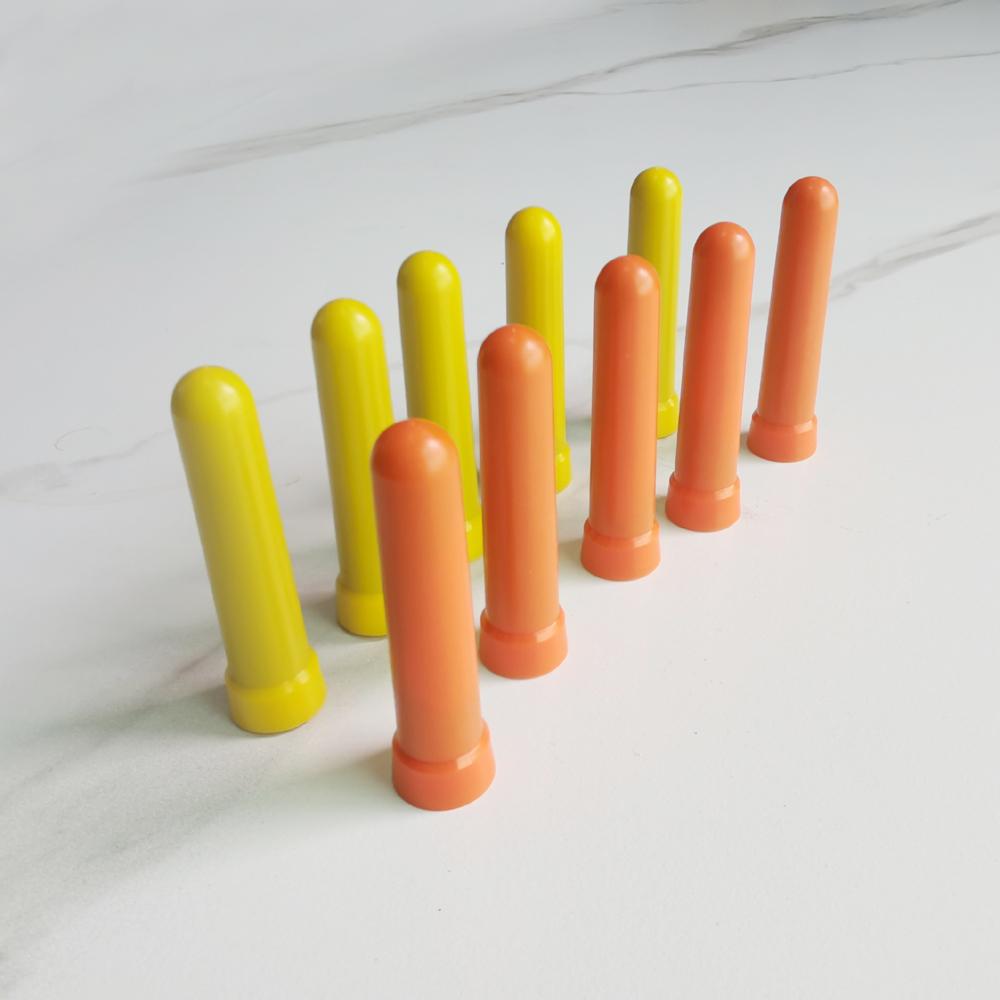

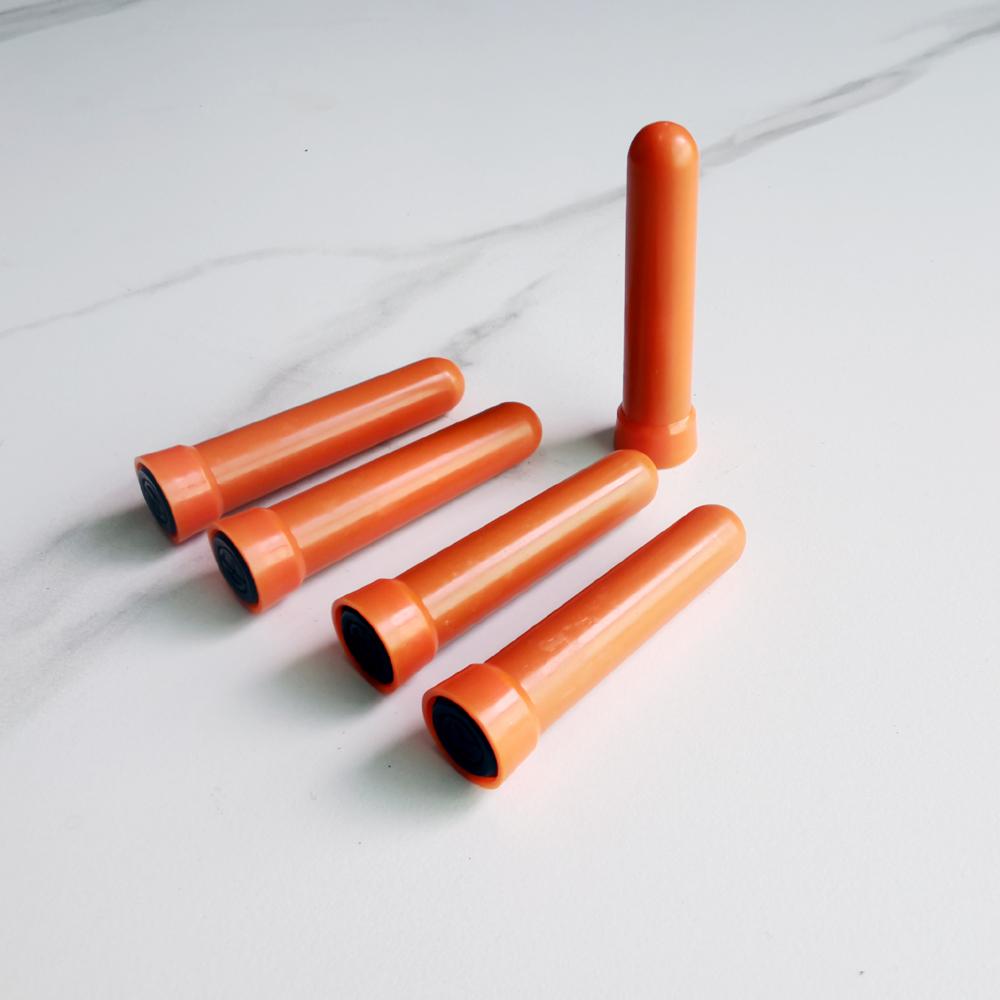

145.7KHZ供水管道钉形电子标识器 近程RFID信标器  ​ED1100是一款国产化，采用ABS/HDPE 封装，具有耐化学腐蚀，耐压等特点，可选无ID版或带10位编码ID版的地下管道定位电子标识器。产品支持多种行业应用和多工作频率选订，如：电力（高压电缆） 169.8Khz 、给水（水利） 145.7 Khz、排水（污水） 121.6 Khz 、通信（光纤|光缆）101.4 Khz 、 燃气（天然气|石油） 83 Khz / 87Khz 、有线电视 77 Khz、通用 66.35 Khz /133.3Khz等。无ID版ED1100可被ED8000和3M Dynatel 系列探测仪识别，可无缝衔接进口产品，填补市场国产化进程，避免进口产品的进货周期长，卡脖子等行为的发生，为管线资产安全护航，为市政管理，智慧管网赋能。



一、产品功能

1、提供 ID 及无 ID 两种版本；

2、ID 版本携带唯一 ID 编码，包括 3 为芯片厂家编码和 10 位用户 编码；

3、标识可探测深度 ：0.7 米 (不同频率的最大埋深略有差异)

4、ED1100 各版本对应的探测仪如下：

带 ID 版：ED8000 探测仪

无 ID 版：ED8000 或其他同频率探测仪(例如：可被3M Dynatel 系列探测仪识别）



二、 性能参数

封装材料：HDPE 封装，耐化学腐蚀

产品尺寸: 直径 20mm、长度 76mm

产品重量：0.03 千克±10%

防水等级：IP68

最大可被探测深度：

无ID版： 0.8 米 （可使用 ED8000 或 3M探测仪识别）

ID版：0.7米    (仅可使用 ED8000探测仪识别)

抗跌落能力：可承受从 10 英尺（约 3 米）高度向混凝土地面的摔落

抗压能力：可承受 5KN 的压力

工作频率（可定制）：

√ 电力（高压电缆） 169.8Khz

√ 给水（水利|自来水） 145.7 Khz

√ 排水（污水|水务） 121.6 Khz

√ 通信（光纤|光缆） 101.4 Khz

√ 燃气（天然气|石油） 83 Khz / 87Khz

√ 有线电视 77 Khz

√ 通用（市政） 66.35 Khz /133.3Khz



三、主要应用

地下管线及设施现场定位测量深度

管线巡查记录

废弃地下管线和设施定位

文物现场

保护建筑周边标记

其他日后难以找到的隐蔽设施等



四、地下电子标签的的建议安装位置

1、 地下管道接续点

2、 地面以下不可见的人井盖；

3、 地下直埋的阀门、流量阀等设施；

4、 预埋管的端口；

5、 地下管线非人井内的转弯起点、终点及转弯半径顶点位置，若转弯半径过大，建议在其它每偏离路由 0.3米敷设一个电子标签以便精确定位，最近不低于2米间距用于识别转弯路径及深度；

6、 地下燃气管道与其他地下设施的交越处；

7、 管道横过道路的两端；

8、 管道的深度变化大于 0.5 米时，位置最高和最低处；

9、 维修过的管道或接头；

10、非开挖技术敷设的地下管道的两端；

11、过河道的管道在河道两端；

12、所有管道与其它管线设施或地下建筑物的交越起始点及终止点；

13、图纸上标注的其他重要地下管道设施；

14、二个电子标签间距最大不能超过 50 米，最小不能少于 1 米

五、安装方案

为保证最佳标识效果， ED1100 建议与被标识物保持 5cm 以上的距离，安装时用冲击钻在地下电缆上方的混泥土水泥路面打一孔，将ED1100 钉标签塞入孔中，然后上覆水泥把孔补上。
