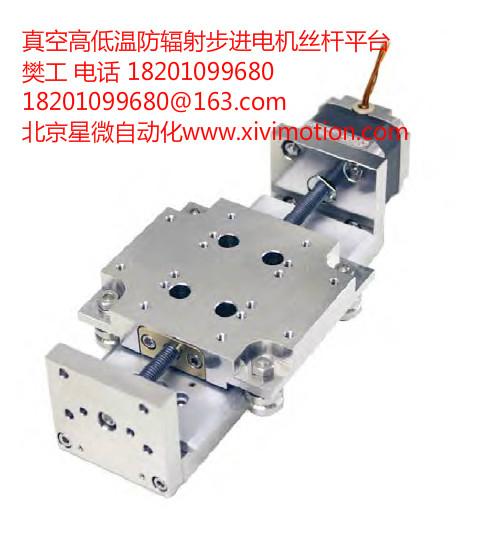

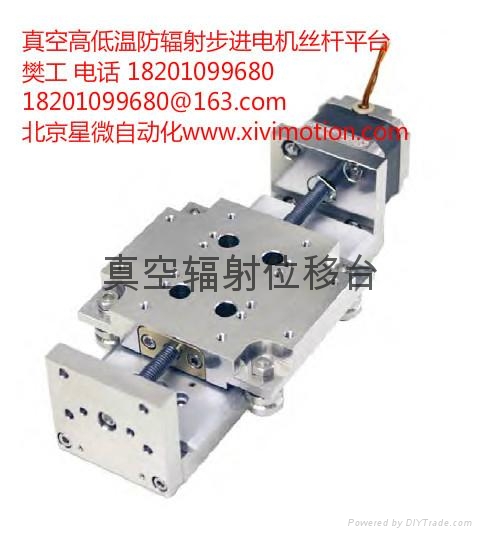

真空耐辐射步进电机位移台

真空耐辐射步进电机位移台
型号：LTVL300-R
品牌：AML
原产地：英国
类别：电子、电力 / 电动机
标签︰真空电机位移台 , 真空辐射位移台 , 真空辐射台
单价： ¥1 / 件
最少订量：1 件
发送查询

产品描述

  • 概述：超高真空兼容的丝杆运动平台，在最小的高度、负荷高达几公斤的情况下提供长行程运动定位。采用“V”型滚轮导轨，金刚石修改正的丝杠和配件确保平滑的运动，精研螺母保证良好的稳定性，预紧力螺母消除间隙。

  •



    北京星微自动化科技有限公司

    樊振华  先生   手机：18201099680 （同时是微信号）

    邮箱：18201099680@163.com  QQ: 757959061

    网址：www.xivimotion.com

  • 特点：LTVL/LTVH/LTXL/LTXH系列-真空高低温耐辐射步进电机运动平台（可定制）

  • 行程： 50 to 250mm；（LTX系列25-85mm）

  • 分别率：1um/步；

  • 无回滞，刚性强；

  • 承载能力：20kg；（LTX系列是50kg）

  • 可直接堆叠 XYZ三轴平台

  • 真空度：1 x 10-10 mBar；

  • 温度范围： -65ºC 到 +175ºC

  • 防辐射： 1 x 106 Gy ；

  • 烘烤温度：200°C；

  • “V”型滚轮导轨

  • 金刚石修正丝杠和相配的螺母

  • 规格

    单位

    LTVL

    LTVH

    行程

    mm

    50/ 100 / 150 /200 /250

    50/ 100 / 150 /200 /250

    整步分别率

    μm

    5

    1

    最大速度

    mm/s

    15

    4

    推荐真空环境中速度

    mm/s

    2

    0.8

    重复定位精度

    μm

    1

    0.2

    水平负载能力

    kg

    20

    20

    负载力矩

    Nm

    <5

    <5

    轴向力 @ 500Hz Iφ = 1A

    kg

    3

    10

    间隙

    μm

    忽略不计

    忽略不计

    转动, 俯仰 & 偏载 (无负载

    μrad

    <25

    <25

    Roll Compliance

    μrad/Nm

    33

    33

    Pitch & Yaw Compliance

    μrad/Nm

    33

    33

    直线度

    μm

    <1.3μm / 100mm

    <1.3μm / 100mm

    使用步进电机



    D35.1

    D35.1

    真空度

    mBar

    1 x 10-10

    1 x 10-10

    最大恩度

    °C

    200

    200

    平均故障间隔时间

    hrs

    15,000

    10,000



  • 规格

    单位

    LTXL

    LTXH

    行程

    mm

    25 / 55 / 85

    25 / 55 / 85

    整步分别率

    μm

    5

    1

    最大速度

    mm/s

    15

    4

    推荐真空环境中速度

    mm/s

    2

    0.8

    重复定位精度

    μm

    1

    0.2

    水平负载能力

    kg

    50

    50

    负载力矩

    Nm

    <20

    <20

    轴向力 @ 500Hz Iφ = 1A

    kg

    3

    10

    间隙

    μm

    忽略不计

    忽略不计

    转动, 俯仰 & 偏载 (无负载)

    μrad

    <25

    <25

    Roll Compliance

    μrad/Nm

    5

    5

    Pitch & Yaw Compliance

    μrad/Nm

    2

    2

    直线度

    μm

    <1.3μm / 100mm

    <1.3μm / 100mm

    使用电机



    D35.1

    D35.1

    真空度

    mBar

    1 x 10-10

    1 x 10-10

    最大温度

    °C

    200

    200

    平均故障间隔时间

    hrs

    15,000

    10,000

真空耐辐射步进电机位移台 1真空耐辐射步进电机位移台 2真空耐辐射步进电机位移台 3真空耐辐射步进电机位移台 4真空耐辐射步进电机位移台 5
