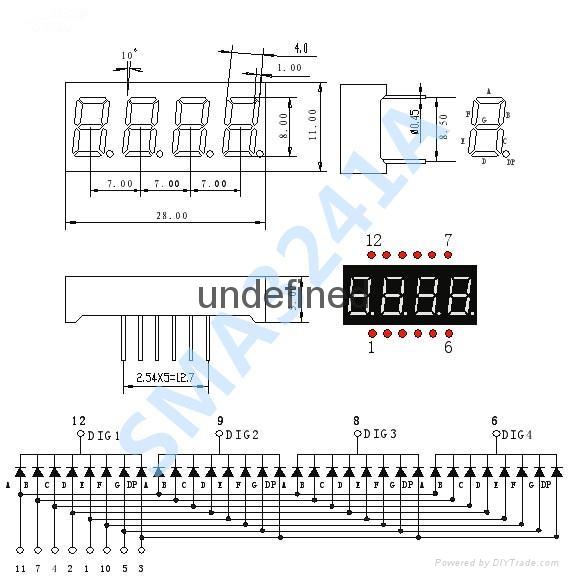

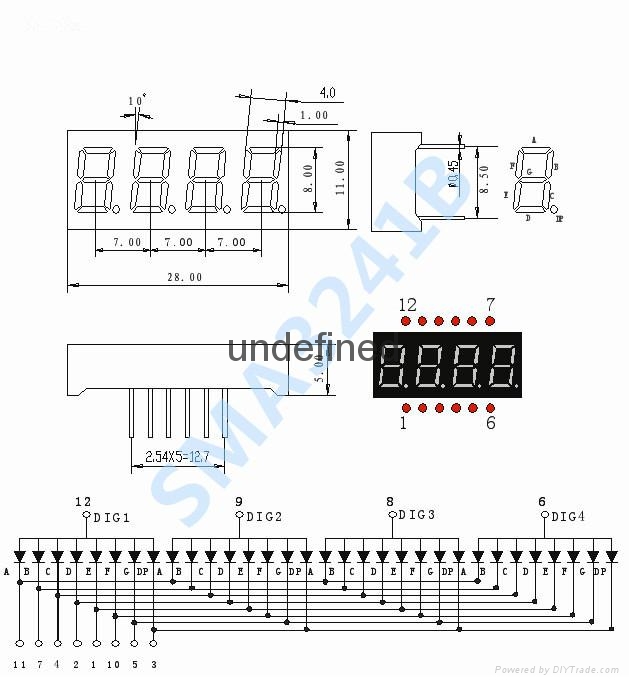

LED数码管动态显示接口是单片机中应用最为广泛的一种显示方式之一，动

态驱动是将所有数码管的8个显示笔划"a,b,c,d,e,f,g,dp"的同名端连在一起，

另外为每个数码管的公共极COM增加位选通控制电路，位选通由各自独立的I/O线

控制，当单片机输出字形码时，单片机对位选通COM端电路的控制，所以我们只要

将需要显示的数码管的选通控制打开，该位就显示出字形，没有选通的数码管就

不会亮。通过分时轮流控制各个数码管的的COM端，就使各个数码管轮流受控显

示，这就是动态驱动。在轮流显示过程中，每位数码管的点亮时间为1～2ms，由

于人的视觉暂留现象及发光二极管的余辉效应，尽管实际上各位数码管并非同时

点亮，但只要扫描的速度足够快，给人的印象就是一组稳定的显示数据，不会有

闪烁感，动态显示的效果和静态显示是一样的，能够节省大量的I/O端口，而且

功耗更低。
