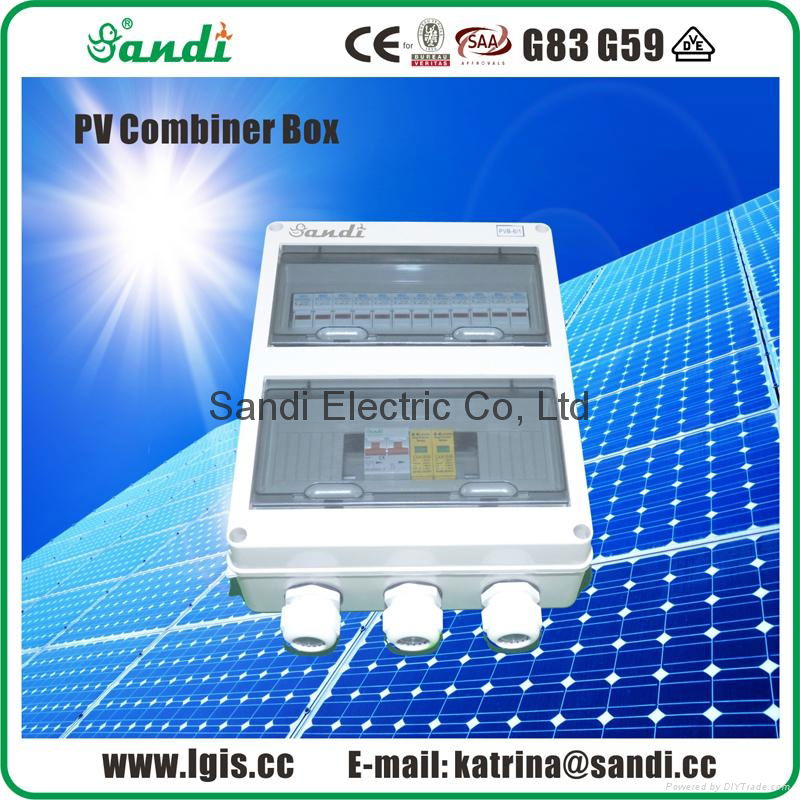

6进1出光伏阵列防雷汇流箱



供应光伏发电系统专用光伏防雷汇流箱4/6/8/10路(安全可靠)

IP65防护等级，满足户外安装的使用要求；光伏专用高压防雷器保护；光伏专用高压断路器控制输出；每路输入带高压熔断器保护和防反保护（可选）；防水接头，接线安全方便；壁挂式简易安装；可定制



简介：

光伏发电系统中，为了减少光伏组件与逆变器之间的连接线、方便维护、减少损耗、提高产品的安全性和可靠性，一般需要在光伏组件与逆变器之间增加汇流装置。

光伏汇流箱除了具有光伏汇流的功能外，同时还应该具有电流防反、过电流保护、过电压保护、防雷保护等一系列完善的保护功能。

本公司生产的光伏汇流箱具备了以上各种功能要求，与光伏并网、离网型逆变器配套使用可组成一套完整的光伏发电系统解决方案。

选择光伏汇流箱时，用户可以根据后端逆变器的输入电压范围、输出功率大小，把一定数量的规格相同的光伏组件串联、并联组成光伏组件串并列接入光伏汇流箱进行汇流，然后经过断路器控制和防雷器保护之后输出给后级逆变器使用。



主要性能特点：

• 宽输入电压范围，最高开路电压可达1000V，单路输入阵列额定电流最大可到15A，；

• 总输出可承受最大电流为250A，最高电压为1000VDC；

• 每路光伏阵列输入带高压熔断器保护和防反保护（可选）

• PG电缆接头/MC4光伏接头连接，各端口都具有防水功能，接线安全方便

• 光伏专用高压防雷器保护；

• 光伏专用高压断路器控制输出；

• IP65防护等级，满足户外安装的使用要求；

• 壁挂式容易安装, 维护简易方便;

• 可以根据客户要求定制；

• RS485智能监控（可选）



参数：

技术参数	PVB-6/1
输入参数
输入光伏组件路数	6路
单路阵列额定电流	8A - 10A
输入过流熔断器	10A
输入接头	PG电缆接头/MC4光伏接头
输出参数
输出路数	1路
输出额定电流	48A,60A
输出最大电流	60A
输出最高电压	直流1000V
总输出直流断路器	有
总输出正、负线径尺寸	PG电缆接头/MC4光伏接头
其他参数
防护等级	IP65
温度范围	-30℃～+60℃
冷却方式	自然冷却
防雷保护	有





包装运输：

1）包装方式：蜂窝纸箱加木制托盘包装

2）交货期：2-3天（样品1-10PCS）

3）接受样品订单（MOQ）和贴牌生产（OEM）
