奥地利原装进口 TD30\60/90便携式介质损耗测试系统
介损测试可以使电缆测试工程师在电缆发生故障前探测到绝缘缺陷,TD30多用途介损测量系统可以直接连接到VLF测试系统上,快速测量被测物体的介损值并存储结果。

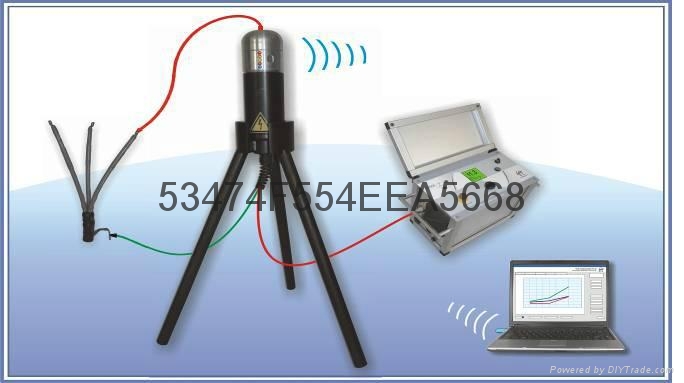

TD30/60通过测量经过试验物体的电压和电流之间的相角差,来测量被试物体的介损值TD30是由电池供电的,系统可直接连接到HVA系列VLF测试系统上。标准 “C” 型碱性电池组可持续供电10小时,足以完成多次测试。TD30配有10米与HVA30测试系统连接的输出电缆,TD30 提供的操作软件可输出由电压、电流实时显示的介损测量的全部图谱。测试数据通过蓝牙传输至手提电脑或PDA。
应用范围:
XLPE,PE,EPR, PILC 等电缆;电容器;开关装置;变压器;旋转电机;绝缘子及套管
特点:
l 重量轻,便于携带,由电池供电
l 采用可靠的绝缘保护设计,保证操作人员的安全
l 可与HVA30/HVA60 VLF测试系统仪器一起使用,来完成介损的测试
l 可通过无线蓝牙通讯方式将测试结果传输到笔记本或掌上电脑中进行存储和分析
l 提供完整的通讯和介损测试、诊断应用软件
l 实际输出波形的实时显示
介损测试:
l 对于中压电缆XLPE 和 PILC来说一个优秀的诊断工具
l 损耗增加,介损值增加
l 介损测试测试只能通过正弦波来完成 (不能用交流方波或是余弦波)
l 如果电缆绝缘良好,理想情况下随着电压的升高,介损值应该保持恒定
l 介损值与电缆长度无关
介损测试可以发现的问题:
l 电缆老化、进水
l 油纸电缆绝缘纸缺油
l 在XLPE电缆中存在水树
l 电缆内部存在局部放电现象
l 电缆现场铺设情况和现场运行的电气环境
l 连接接头& 终端接头的制造工艺差
l 过载、过热
介质损耗测试标准:
IEC 60640标准规定采用0.1Hz甚低频电源进行电缆介损测试时,其介损的最大值不得大于0.001,且当测试电压由1U0增加到2 U0时介损介损值的变化量不大于0.6 x 0.001,如果测试值大于IEC 60640标准值则被测试电缆存在绝缘缺陷。
TD 30 分析软件:
测试报告的屏幕给出了测试中所有的测量细节,每个电压电流周期的测量结果是相互独立的,通过这些结果可以计算并显示介损值。
输出波形屏幕:
在波形观测的屏幕中,同步显示实时的输出电压和电流值,此外,电压和电流波形的状态也可以显示出介损值。
技术参数:
输入电压 |
2节“C”型 碱性电池 |
||
运行电压 |
|
TD-30 |
TD-60 |
正 弦 |
1 ~ 23kV RMS |
1 ~ 46kV RMS |
|
频 率 |
0.1 Hz |
0.1 Hz |
|
电压测量 |
分辨率 |
0.1kV RMS |
|
精 度 |
读数的0.5% |
||
电流测量 |
分辨率 |
1µA RMS |
|
精 度 |
读数的0.5% |
||
频率测量 |
分辨率:0.01Hz |
||
介损测量 |
分辨率 |
0.1 x 10-3 |
|
精 度 |
±0.0003 (负载> 15nF) |
||
±0.0005 (负载< 15nF) |
|||
重量 |
测量单元:3kg 不包括电池 |
||
测量单元,装运箱和三脚架:10kg |
|||
尺寸 |
240mm长x 80mm直径 |
||
计算机接口 |
蓝牙, 包括数据下载软件 |
||
可选附件 |

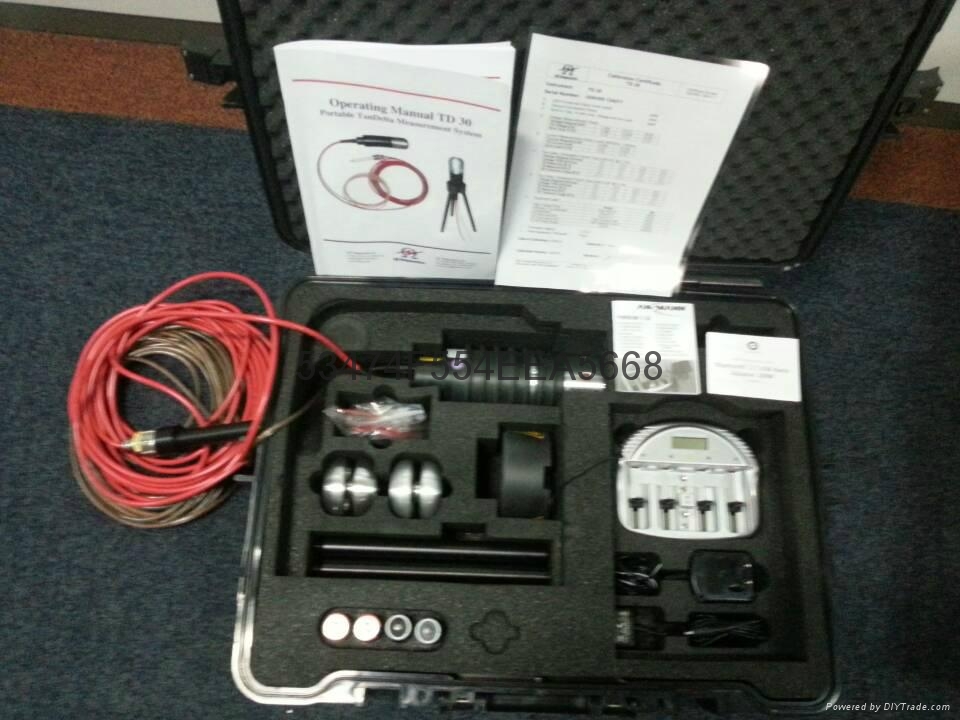

高压输出电缆, 运输箱,接地电缆, 操作软件,操作说明书 |
||
标准 |
抗震 : |
IEC68-2-27 (15g/11ms 半正弦) |
|
抗振: |
IEC68-2-6 (10~50Hz:2g) |
||
电磁兼容性: |
IEC6100-4-2,IEC6100-4-4,EN55011 |
||
安全: |
EN60950,EN50191,EN61010~1 |
||
温度 |
存储:-25º C~+70ºC 运行:-5ºC ~+45ºC |
