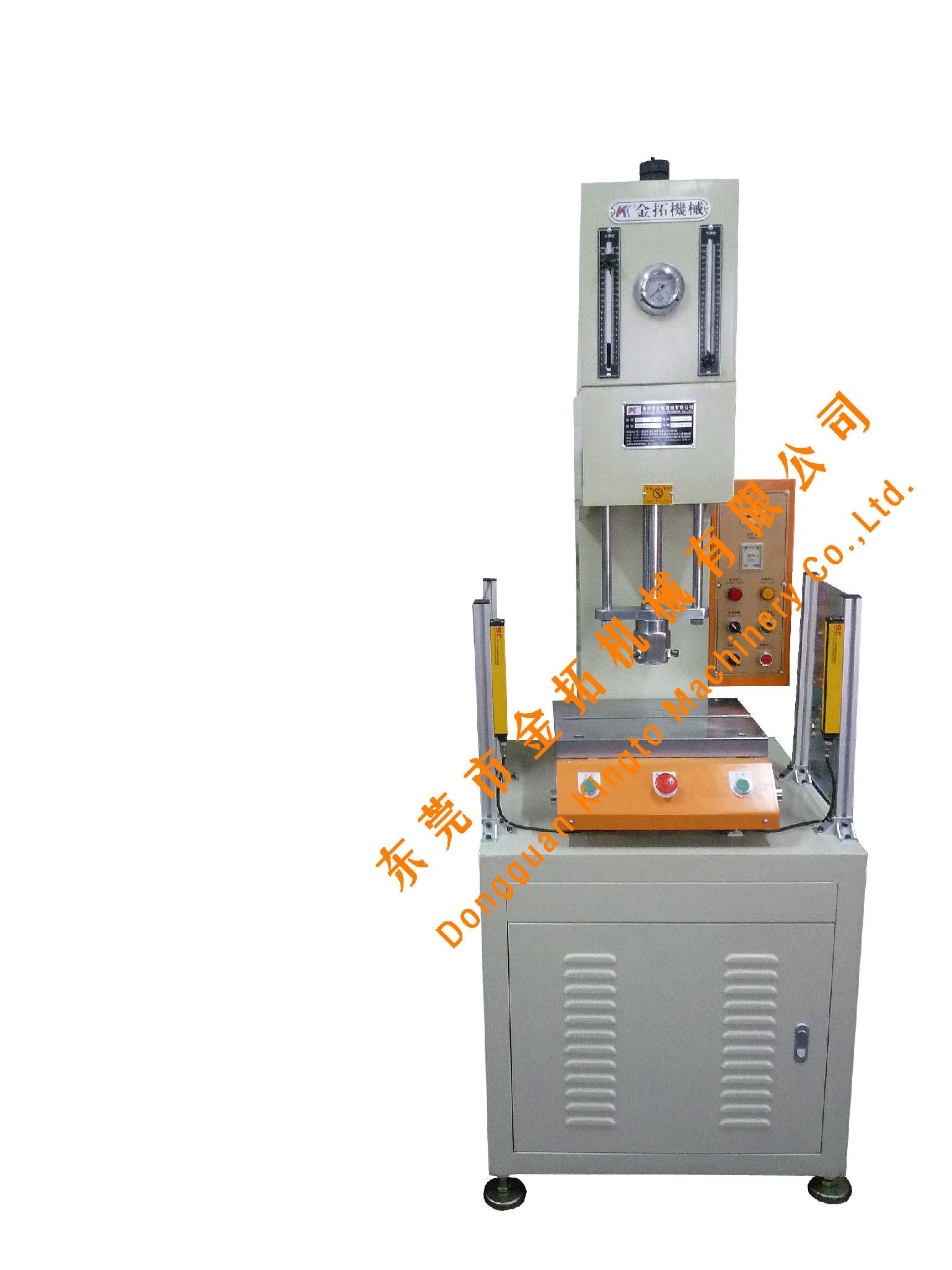

快速台式液压机
| 型号： | KTCQL弓形快速油压机 |
|---|---|
| 品牌： | 金拓 |
| 原产地： | 台湾 中国 |
| 类别： | 工业设备 / 通用机械 / 液压机械及部件 |
| 标签︰ | 台式冲压机 , 小型冲压机 , C型冲压机 |
| 单价： |
¥10000
/ 件
|
| 最少订量： | 1 件 |
产品描述
▶ 适用范围Application
◆金属或非金属零件的压印、成型、浅拉伸、整形及压力装配等；
◆眼镜、锁具及五金零件的压制、电子接插件、电器零件、电机转、定子压装等；
◆特别适用于手机按键冲压、矽钢片整形、变压器、马达组立、轴心、轴承压入等。
▶ 特 点 characteristic：
◆整体焊接的坚固开式结构可使机身保持足够刚性的同时拥有最方便的操作空间；
◆结构紧凑，安全平稳，速度快，效率高，能耗低，操作简单；
◆油路回路设计简单，马力需求小，维护保养容易；
◆压力、行程、保压等可按压制工艺要求调整；
◆采用进口液压、电器元件及密封件，使用寿命长；
◆双手制操作，设有急停和寸动功能，光电安全保护器，安全高效；
◆可选装测力传感器、位移传感器、精确显示产品受力、油缸位移状况等。
主要技术参数：
|
标准型号 |
单位 |
KTCL-03TS |
KTCL-05TS |
KTCL-10TS |
KTCL-15TS |
KTCL-20TS |
|
|
压力范围 |
ton |
1.5~3.5 |
2.5~6 |
5~11 |
7~16 |
8.5~21 |
|
|
油缸行程（可调） |
mm |
75~150 |
100~200 |
100~200 |
100~200 |
100~200 |
|
|
最大开口高度 |
mm |
250 |
300 |
300 |
300 |
300 |
|
|
喉口深度 |
mm |
150 |
150 |
150 |
150 |
150 |
|
|
油缸下行速度 |
mm/s |
95 |
88 |
88 |
75 |
75 |
|
|
油缸上升速度 |
mm/s |
95 |
88 |
88 |
75 |
75 |
|
|
模柄孔尺寸 |
mm |
Φ19x40 |
Φ19x40 |
Φ25x50 |
Φ30x60 |
Φ30x60 |
|
|
工作台尺寸 |
左右L-R |
mm |
400 |
400 |
400 |
450 |
450 |
|
前后F-B |
mm |
300 |
300 |
300 |
300 |
300 |
|
|
工作台距地面高度 |
mm |
800 |
800 |
850 |
850 |
850 |
|
|
使用电源 |
V |
380 |
380 |
380 |
380 |
380 |
|
|
电机功率 |
KW |
2.25 |
2.25 |
3.75 |
3.75 |
3.75 |
|
|
机器重量（参考） |
kg |
480 |
530 |
610 |
780 |
850 |
|
*实际尺寸以实物为准。
*以上参数仅供参考，订货以合同为准。
